车用离心式涡轮增压器结构设计

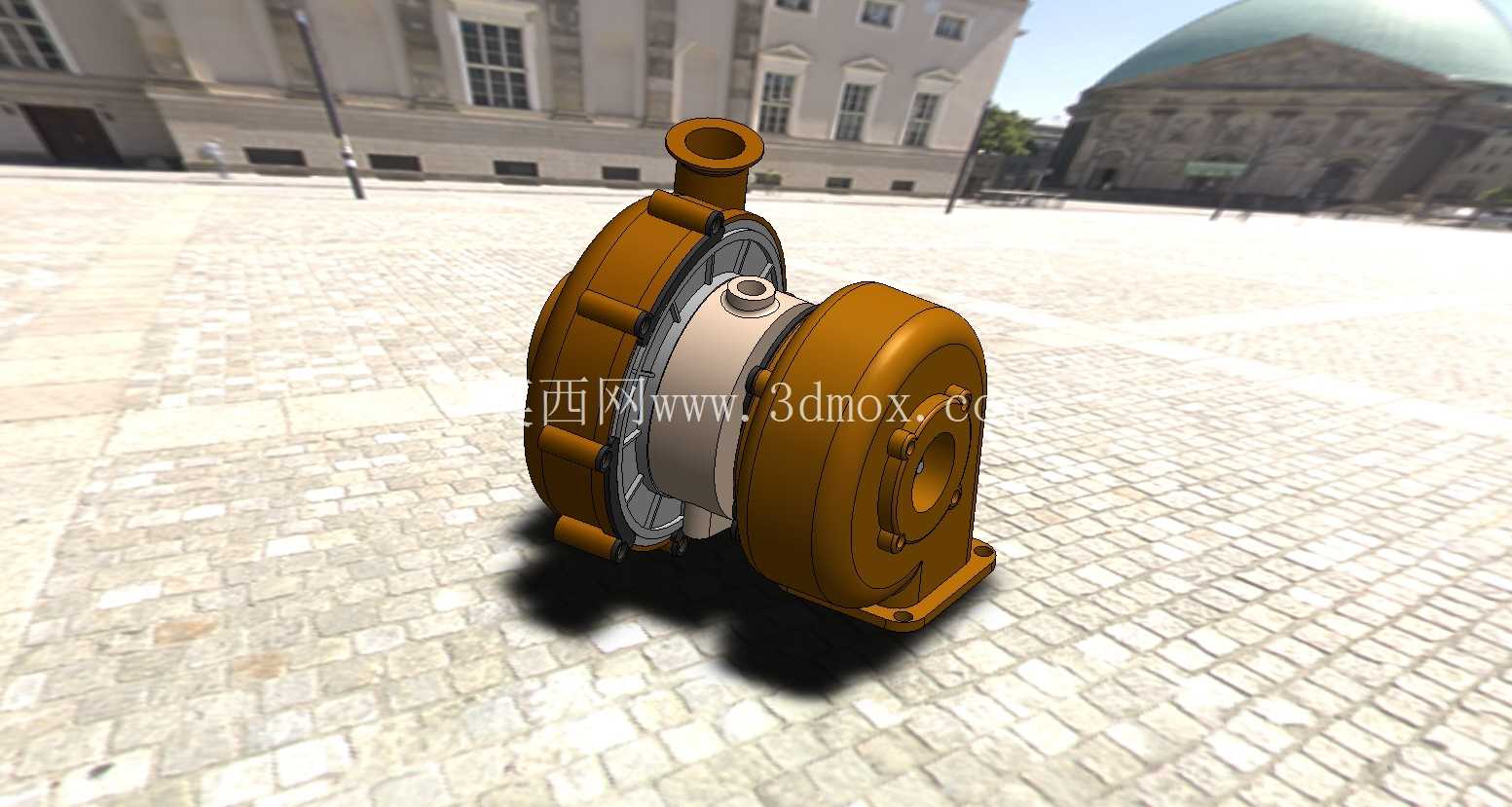

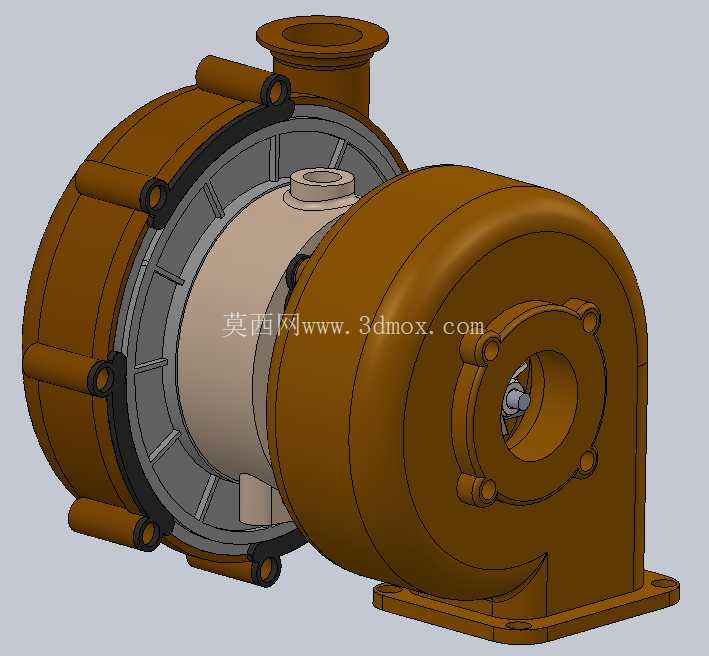

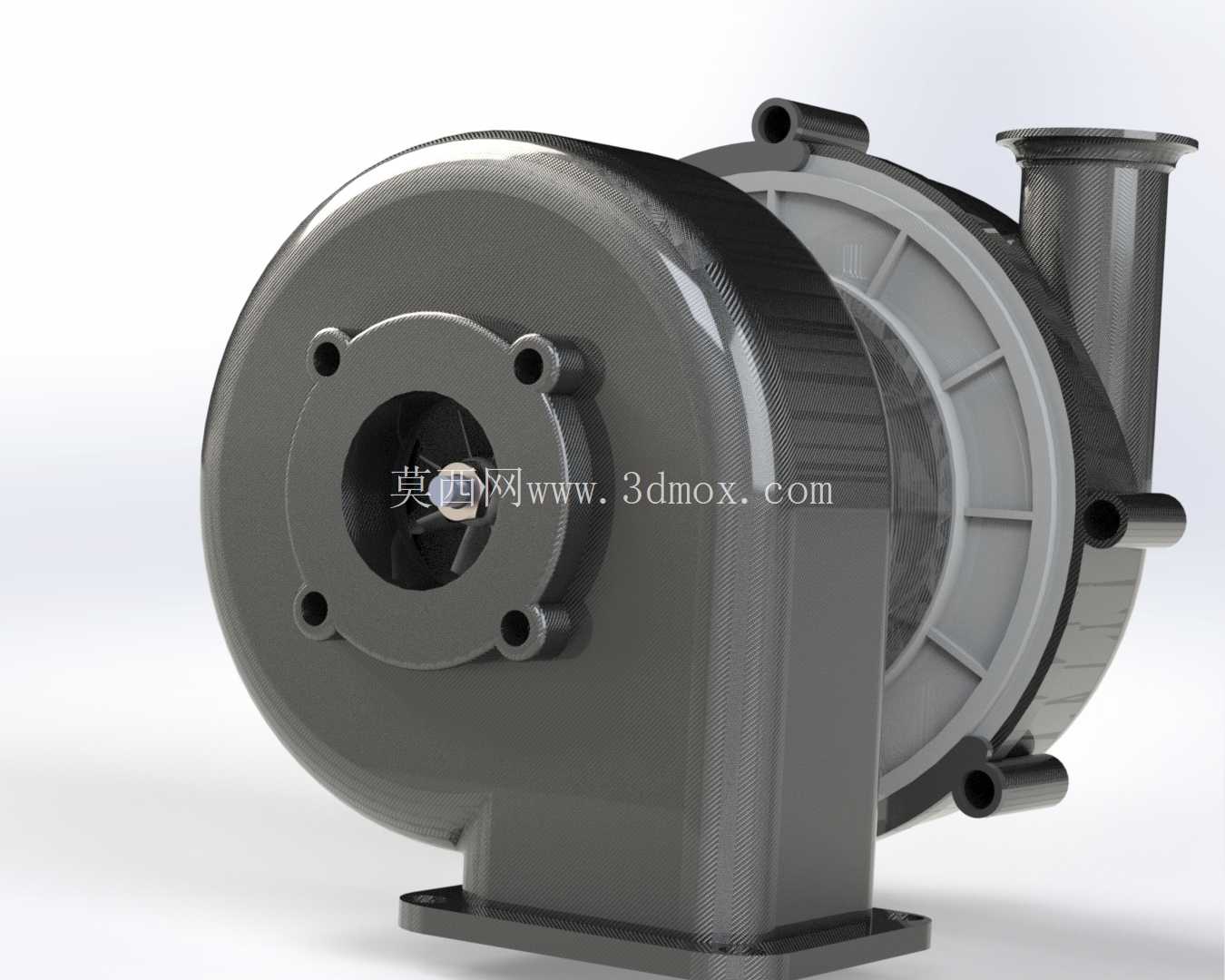

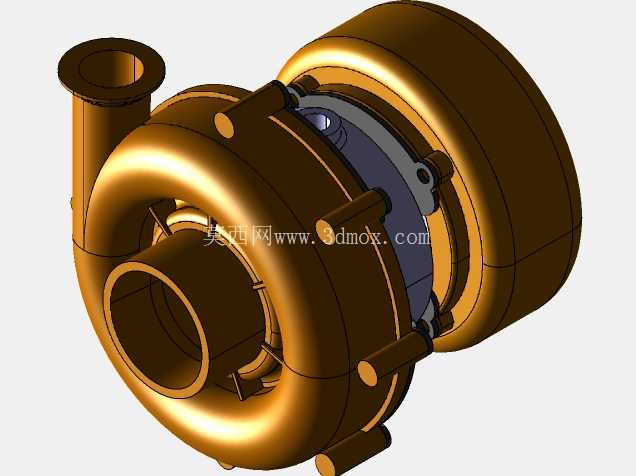

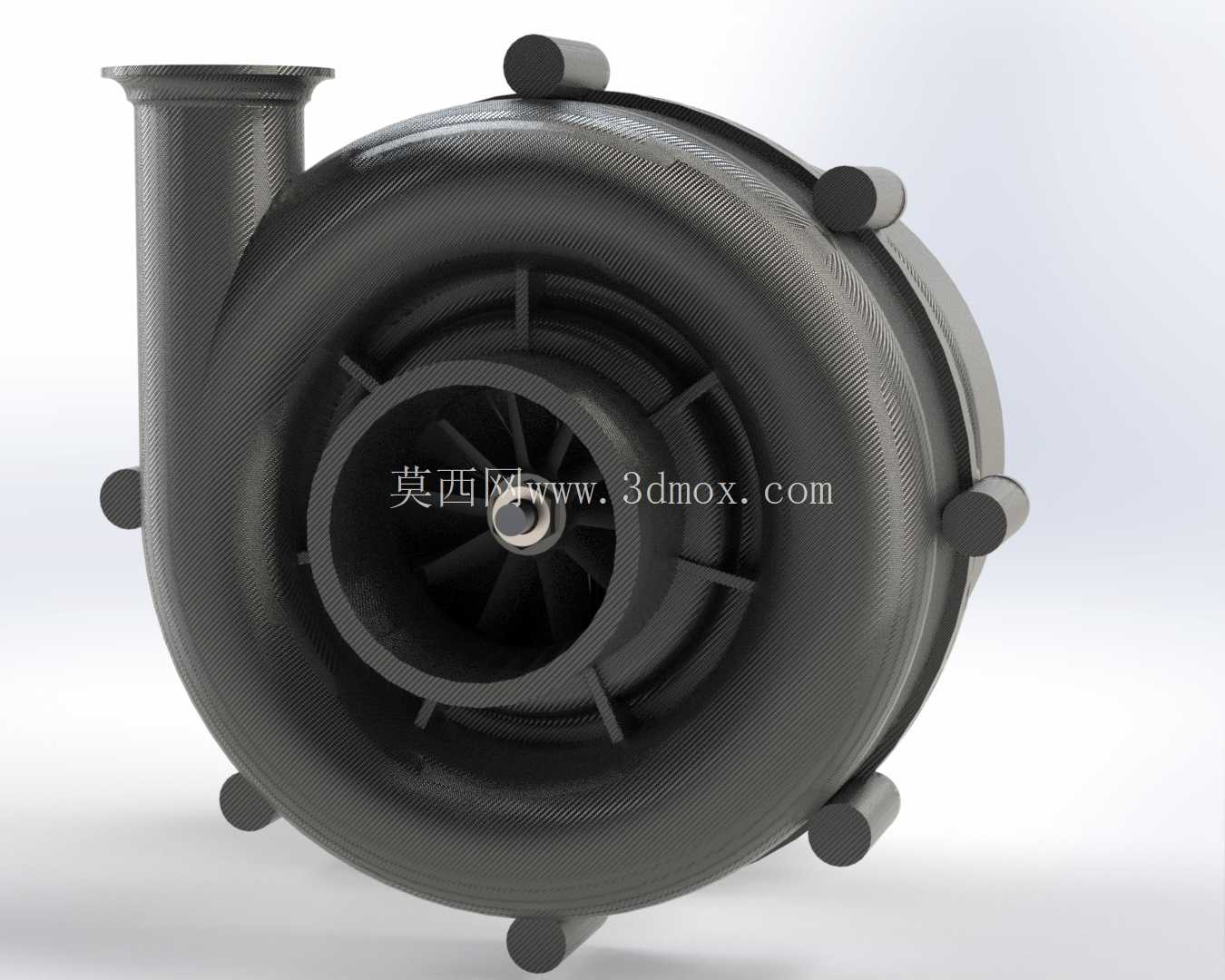

　　这款离心式涡轮增压器主要匹配小排量内燃动力单元，在乘用车、轻型商用车以及非道路移动机械的动力舱内都能见到同结构产品的应用，核心作用是利用发动机排出的废气流能量驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，让同排量下的气缸充气效率提升30%-40%，直接优化动力输出扭矩曲线，尤其是低转速区间的扭矩响应，同时帮助整机满足更严格的排放与油耗要求。从结构设计逻辑来看，整体采用蜗壳式流道布局，压气机壳为渐扩式蜗形流道，进气口采用轴向直段设计，能够保证进气气流平稳进入叶轮区域，减少进气紊流带来的效率损失；出气口为径向法兰接口，法兰端面预留了密封槽安装位，可匹配不同管径的中冷器进气硬管，安装时需保证法兰面平行度公差在0.1mm以内，避免密封失效出现增压压力泄漏。

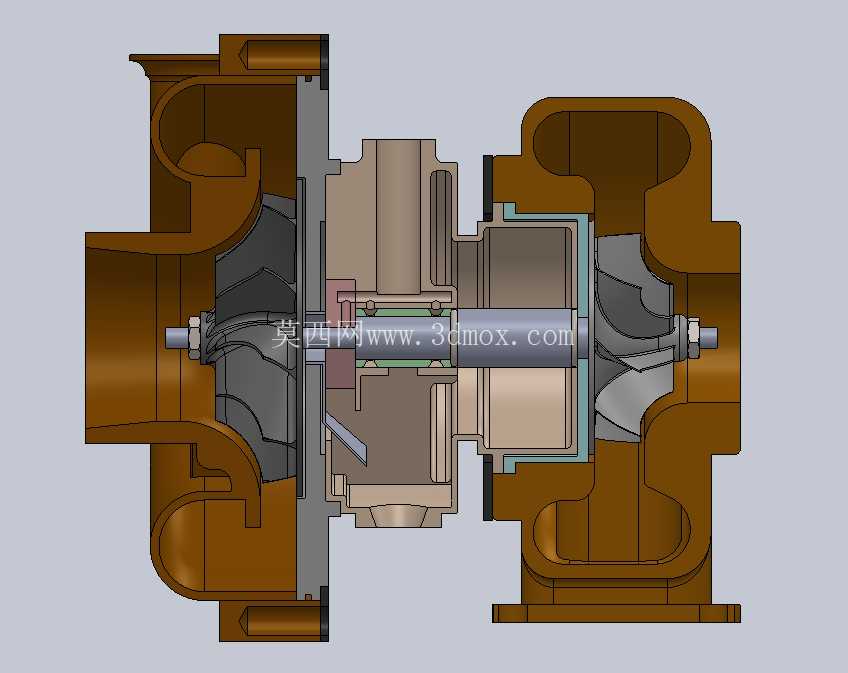

　　涡轮壳与压气机壳之间设置了中间体结构，内部预留了浮动轴承安装腔、润滑油道与冷却水道，浮动轴承的间隙设计控制在0.03-0.05mm区间，既可以保证转子轴高速运转时的油膜形成，又能避免间隙过大导致的转子动平衡超标，运转时最高转速可突破每分钟16万转，因此中间体的油道入口设计了节流孔，保证润滑油压力稳定在250-400kPa区间，同时冷却水道采用环绕式布局，能够带走涡轮端传递过来的高温热量，避免轴承区域温度过高导致润滑油碳化失效。

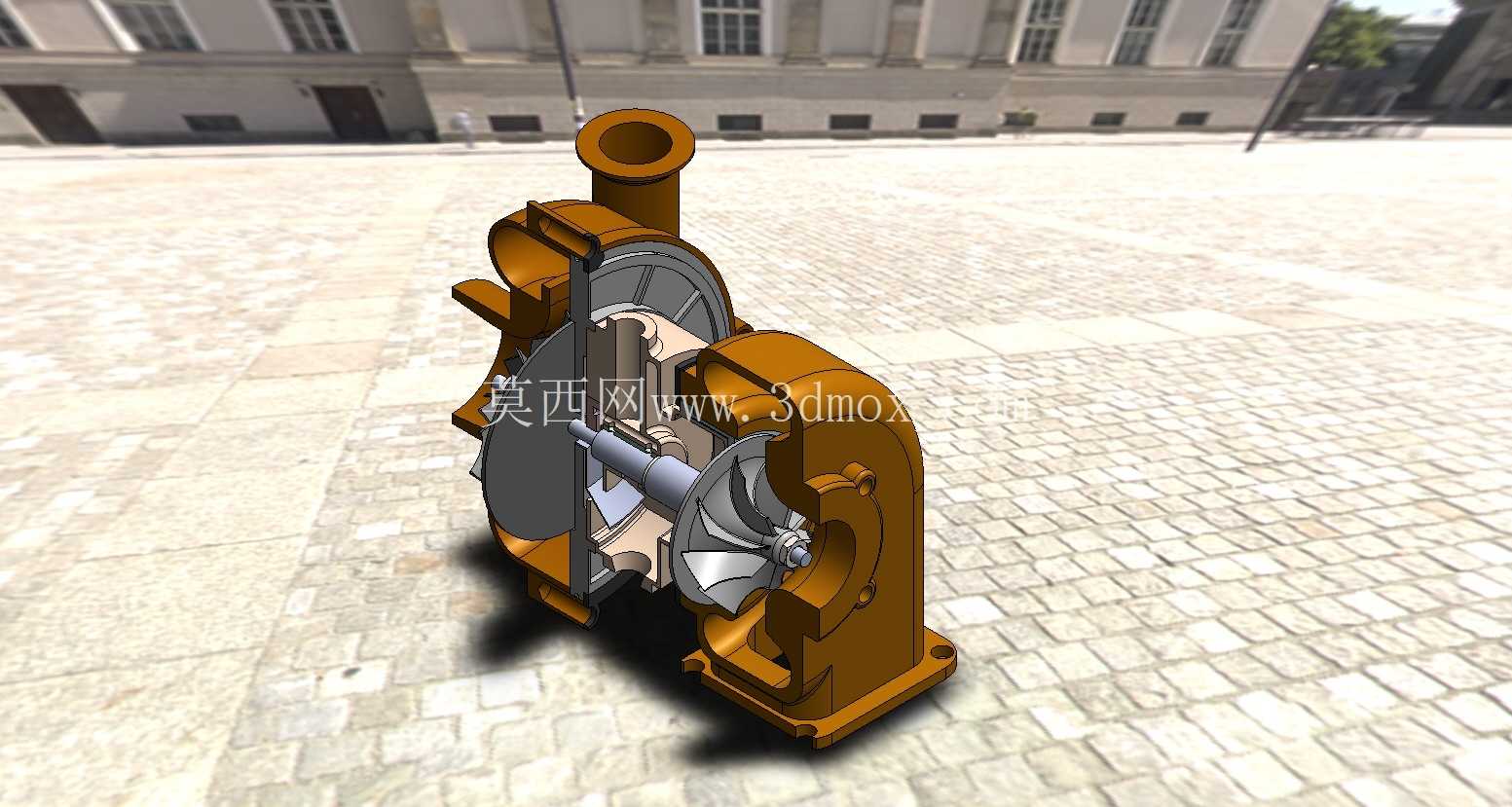

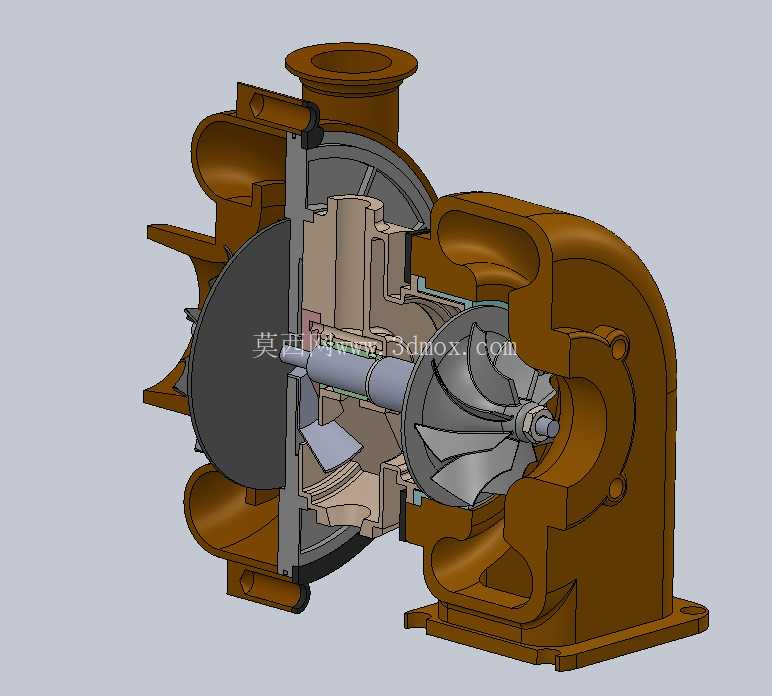

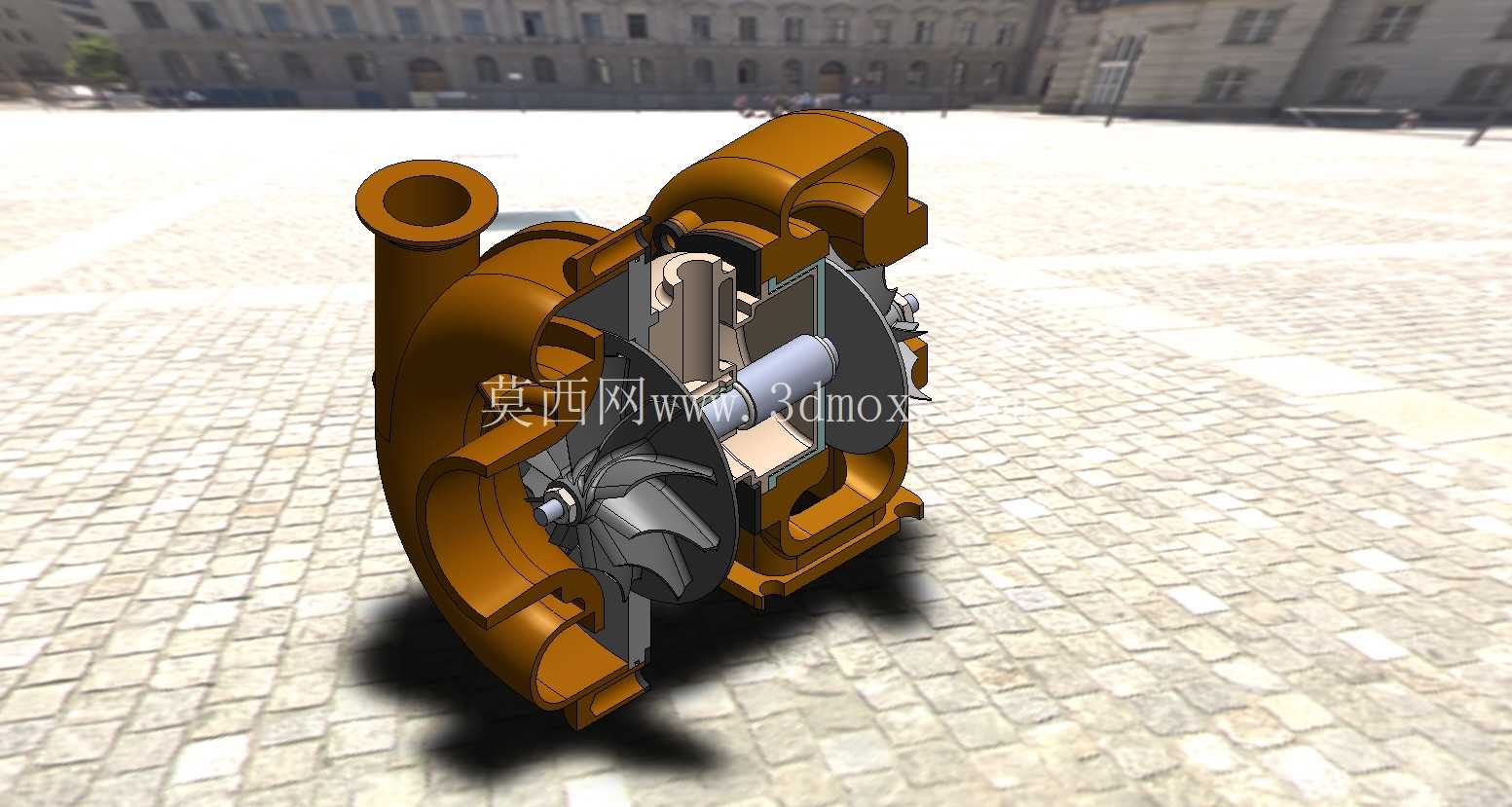

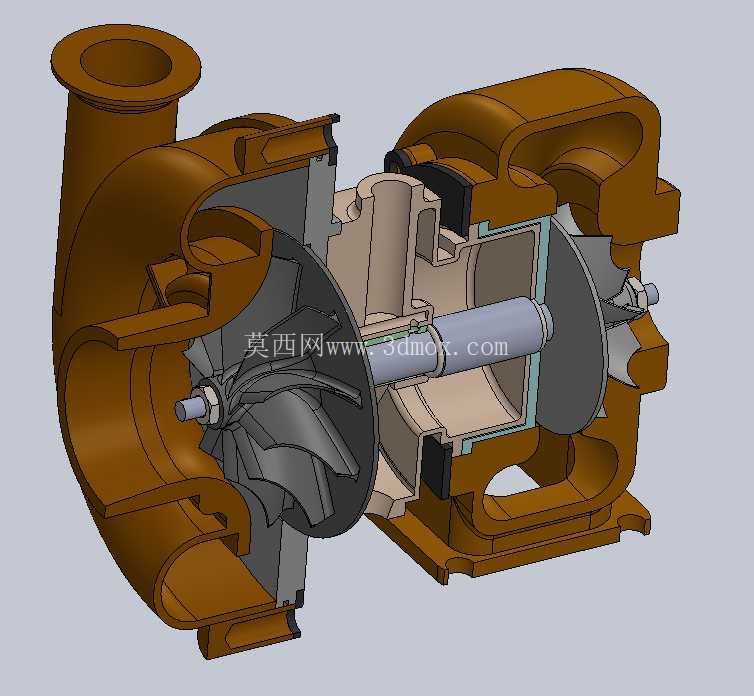

　　转子组件的设计上，压气机叶轮采用后弯式叶片结构，叶片数量为7长7短的长短叶片搭配，短叶片设置在相邻长叶片的流道中间位置，能够有效抑制叶轮出口处的气流分离，提升压气机的高效工作区间范围，适配发动机不同转速、不同负荷下的增压需求；涡轮端叶轮采用径流式混流叶片，能够更好地适配发动机排气的脉冲特性，降低排气脉冲带来的转子转速波动，提升增压器的响应速度。外形安装边界方面，整体径向最大尺寸为压气机壳的外圆轮廓，轴向总长度从涡轮壳排气法兰端面到压气机壳进气口端面的尺寸控制在220mm以内，安装支架设置在中间体下方，采用两个M10的螺栓孔与发动机排气侧的支架连接，安装时需保证转子轴的水平度偏差不超过0.5°，避免长期运转导致浮动轴承偏磨。

　　旁通阀执行器的安装位设置在压气机壳侧面，通过金属拉杆与涡轮壳上的旁通阀翻板连接，当增压压力超过设定阈值时，执行器膜片在气压作用下拉动拉杆打开旁通阀，让部分排气不经过涡轮叶轮直接排入排气歧管后端，控制增压压力在安全区间内，避免增压压力过高导致发动机爆震或者增压器超速损坏。在实际选型匹配过程中，需要重点核对压气机的流量特性曲线与发动机的进气流量需求是否匹配，避免出现增压器喘振或者堵塞的工况，同时要核对涡轮壳的流通截面尺寸，保证排气能量的利用效率与发动机的排气背压在合理区间，排气背压过高会导致发动机泵气损失增加，反而抵消增压带来的效率提升。密封结构设计上，涡轮端与压气机端都采用了活塞环式密封结构，分别设置在转子轴与中间体的配合位置，能够阻止润滑油进入压气机流道或者涡轮流道，同时避免增压空气或者高温废气进入中间体的润滑油腔，密封环的开口间隙控制在0.1-0.15mm，安装时开口位置需要避开润滑油道与回油孔位置，保证密封可靠性。
