管道连接用弧形C型紧固夹结构设计

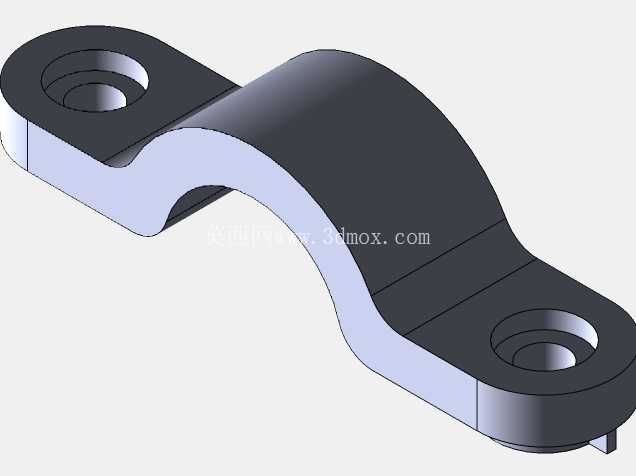

在流体输送管线布设、设备气路油路装配、通讯线缆穿管固定等场景中，管夹类紧固件是决定管线排布稳定性、长期运行可靠性的核心小部件，这款弧形C型紧固夹正是针对中小管径硬管、厚壁护线套管的固定需求开发的结构件。不同于常规单侧开口的喉箍、全包围式管卡，这款C型夹采用半包围弧形贴合结构，夹持区域的弧度经过反复拟合调整，能够与目标管径的外圆柱面形成超过120度的贴合包角，既保证夹紧时的接触面积足够分散压应力，避免薄壁管被夹变形，又能留出足够的管线拆装空间，后期维护更换管线时无需完全拆卸紧固件，只需松开配套螺栓即可将管线从侧向取出，大幅降低运维阶段的拆装工作量。

从结构设计逻辑来看，这款夹件的两端安装耳做了下沉式沉孔设计，沉孔深度刚好能够容纳内六角圆柱头螺栓的头部，安装完成后螺栓头部不会突出夹件表面，能够避免突出结构剐蹭周边管线或设备外壳，适配设备内部紧凑的安装空间。两端安装孔的中心距经过严格的尺寸链校核，既保证夹持状态下弧形段的形变量处于材料弹性变形区间内，不会因为长期夹紧产生应力松弛导致夹持力下降，又能适配常规的安装孔位布局，可直接固定在设备机架的预制安装面、墙面走线支架、管线排布桥架上，无需额外加工过渡连接件。夹件的弧形过渡区域做了等强度变厚度设计，靠近安装耳的位置因为要承受螺栓锁紧的拉应力，厚度略大于中间弧形贴合段，中间贴合段则在保证结构刚度的前提下适当减薄，既控制了整体零件重量，又避免了材料冗余浪费，同时过渡位置全部采用大圆角顺滑衔接，没有尖锐的直角应力集中点，在承受管线振动、温度形变带来的交变载荷时，不会在转角位置产生疲劳裂纹，大幅提升零件的使用寿命。

在实际应用场景中，这款C型夹可覆盖多类工程需求：在工业设备的液压、气动管路布设中，可用于固定外径适配的硬油管、气管，避免设备运行过程中管线振动产生位移、接头松脱漏油漏气的问题；在建筑给排水、消防管线的明装布设中，可配合膨胀螺栓将管线固定在墙面、顶面支架上，半开放的结构让后期管线检修、更换无需大范围拆卸固定件；在通讯基站、机房的线缆护套管固定场景中，这款夹件不会夹伤PVC材质的护套管，同时足够的夹持力能够确保护套管长期受自重影响也不会产生下滑移位。

设计过程中针对安装边界做了多轮验证：安装耳的底面设计为平面结构，能够与安装基准面完全贴合，锁紧螺栓时不会出现夹件偏斜、夹持错位的问题；弧形夹持面的边缘做了小倒角处理，安装时不会割伤管线表面的防腐层、护套层，避免管线长期使用过程中从划伤位置产生破损；夹件的整体高度控制在较低范围内，安装后不会过多占用管线周边的空间，在多排管线并行排布的场景中，能够缩小管线之间的排布间距，提升空间利用率。针对不同的使用环境，这款结构可适配多种加工工艺，小批量制作时可采用钢板铣削成型后做表面发黑、镀锌处理，大批量生产时可采用冲压成型工艺降低制造成本，针对腐蚀环境使用场景还可直接采用不锈钢板材加工，无需额外做表面防腐处理即可满足户外、化工环境的使用要求。

不同于市面上常见的对称式管夹，这款C型夹的弧形段做了微小的偏心设计，锁紧螺栓时弧形面会先接触管线的下半部分，随着螺栓锁紧逐步完全贴合管线表面，能够避免安装时夹件偏斜导致的局部应力集中，同时这种偏心结构能够在管线受温度影响产生热胀冷缩时，提供微小的形变补偿空间，不会因为管线胀缩导致夹件被撑裂或者螺栓被拉松。安装孔的孔径预留了合理的安装公差，即使安装面的预制孔位存在微小的位置偏差，也能顺利完成安装，降低现场安装的对位难度，适合工程现场的快速装配作业。
