多工位接线端子防护压盖结构设计

　　这款接线片盖主要应用于工业电气柜、多回路接线排、自动化设备线束集成区域的接线端子防护场景，在实际设备运行中，承担着隔绝接线端子裸露带电部位、避免金属碎屑或粉尘落入接线间隙、规整多组接线排布走向的核心作用，尤其适配多组并排布置的螺栓式接线端子场景，能有效降低设备运维过程中误触带电部位的安全风险，同时减少车间环境内的油污、金属粉尘对接线部位的侵蚀，延缓接线端子氧化松动的周期。

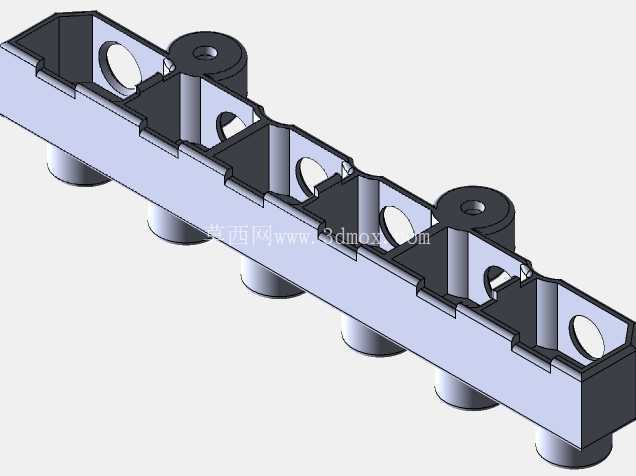

　　从结构设计逻辑来看，整体采用长条形多腔室分隔布局，每个独立腔室对应一组接线位，腔室之间设置的分隔筋既可以提升整体压铸件的结构刚性，避免安装受力后出现整体形变，又能实现不同回路接线之间的物理隔离，减少多组接线密集排布时的线间干扰，也能避免单组接线松脱后搭接到相邻回路引发的短路故障。盖体上预留的圆形过孔对应接线端子的螺栓操作位置，无需完全拆卸盖体即可完成接线紧固操作，降低后期运维的拆装工作量；盖体两端设置的带孔安装柱，采用同轴度公差控制在0.1mm以内的设计，适配M4规格的安装螺钉，安装柱的高度与腔室深度做了匹配设计，确保螺钉锁紧后不会突出盖体表面，也不会压损内部接线的绝缘层。

　　盖体底部设置的圆柱形定位凸台，与接线排上的定位孔做间隙配合设计，单边间隙控制在0.05mm，安装时可以快速实现对位，避免盖体安装后出现偏移，遮挡接线操作孔的问题。从外形尺寸与安装边界来看，整体长度适配6组并排接线端子的排布间距，单组腔室的宽度与常用OT型接线端子的宽度匹配，腔室内部预留的接线空间可以容纳截面积2.5-6平方毫米的多股铜芯线接线端头，不会出现接线后端头挤压盖体导致装配不到位的问题；盖体侧壁的厚度采用均匀壁厚设计，壁厚控制在2mm，既满足压铸件成型时的金属液流动填充要求，避免出现冷隔、缺料等压铸缺陷，又能控制整体零件重量，减少安装后对接线排的长期载荷。

　　在实际选型适配时，需要确认接线排的安装孔距与盖体两端安装柱的中心距匹配，同时确认接线端子的高度不超过腔室的内部深度，避免盖体装配后与接线端头出现干涉；盖体的边缘做了0.5mm的倒角处理，既可以去除压铸后的飞边毛刺，避免安装运维过程中划伤操作人员，也能提升盖体与安装基面的贴合度，减少粉尘从装配缝隙进入接线区域的概率。这款结构在设计时充分考虑了压铸工艺的成型特性，所有转角位置都设置了R0.5-R1mm的铸造圆角，避免压铸过程中出现应力集中导致的零件开裂问题，同时也简化了后续去毛刺的工序难度；安装柱的根部设置了加强筋结构，提升安装柱的抗扭强度，避免螺钉锁紧时安装柱出现断裂问题。
