带电气元件全功能drom结构设计

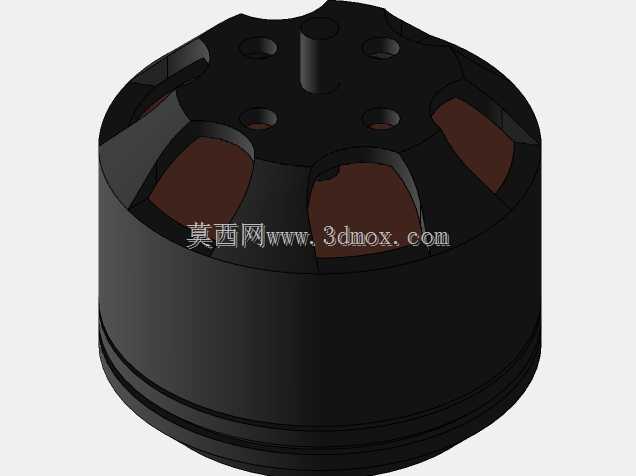

在小型机电集成设备的开发场景中，这类带电气元件的全功能drom结构常被应用于便携检测设备、小型动力执行单元的核心承载模块，其核心作用是为内部电气控制元件、动力传导部件提供稳定的安装载体，同时兼顾外部防护与装配对接需求。从结构设计逻辑来看，整体采用圆柱类回转体构型，这类构型的优势在于圆周方向受力均匀，在设备发生小幅磕碰、受径向载荷时，应力能够沿壳体圆周均匀分散，避免局部应力集中导致的壳体开裂，同时圆柱外形也适配多数管状安装腔的装配需求，能够减少安装时的对位调整工作量。壳体顶部设置的多组安装孔位，分别对应不同功能的对接需求：中心位置的凸台结构用于输出轴或者信号接插件的定位，周边均匀分布的沉孔用于壳体上下端盖的螺纹锁紧，保证内部腔体的密封性能，而大尺寸的开窗结构则是兼顾内部元件的散热需求与减重需求，开窗位置的边缘做了圆弧过渡处理，避免锐边在装配时划伤操作人员或者损坏内部线束，同时开窗的排布沿圆周均布，不会破坏壳体整体的动平衡性能，适配带有旋转动作的使用场景。在安装边界的设计上，壳体底部设置的多道环形凹槽，用于安装密封胶圈，能够满足日常使用场景下的防尘、防泼溅需求，壳体的外径尺寸做了统一的公差控制，能够适配标准规格的安装套筒，不需要额外定制安装夹具即可完成快速装配。内部腔体的空间预留充分考虑了电气元件的布线需求，在对应开窗的位置预留了线束固定的卡扣安装位，避免设备运行过程中线束晃动与壳体发生摩擦导致绝缘层破损。这类结构在设计时需要重点考量壁厚的均匀性，避免注塑或者机加工过程中出现壁厚差导致的变形，从模型的结构来看，壳体整体壁厚保持一致，转角位置均设置了合理的工艺圆角，既能够提升加工时的良品率，也能够减少应力集中点，提升结构的整体抗疲劳强度。在实际选型应用时，这类结构可以直接作为小型机电模块的主体外壳使用，只需要根据内部搭载的电气元件尺寸微调内部腔体的凸台位置即可，不需要重新进行整体构型的设计，能够大幅缩短小型集成机电产品的开发周期，同时成熟的回转体结构也方便后续的批量加工生产，降低单件的制造成本。
