多连杆式车辆独立悬挂结构设计

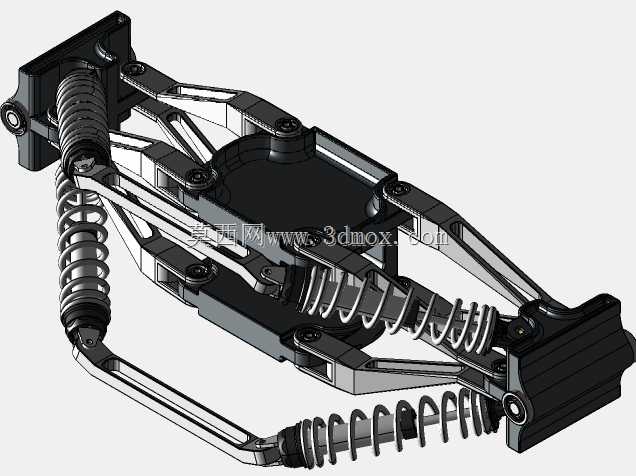

这套多连杆悬挂结构，主要适配非道路越野车辆、RC模型车以及小型特种作业车辆的底盘行走系统，核心作用是在车轮与车架之间建立弹性连接，过滤路面传递的颠簸冲击，同时保证车轮在跳动过程中始终保持合理的定位参数，避免轮胎异常磨损，提升行驶过程中的抓地力与操控稳定性。从结构设计逻辑来看，整套悬挂采用上下多组控制臂配合螺旋弹簧与筒式减震器的布局，区别于传统麦弗逊或扭力梁结构，多组连杆的铰接点经过多轮运动学仿真校核，在车轮上下跳动时，能够精准约束车轮的前束角、外倾角变化范围，既可以在直线行驶时保证轮胎与地面的充分接触，也能在转向、侧倾工况下提供足够的侧向支撑力，减少车身侧倾幅度。设计过程中，控制臂采用镂空的桁架式结构，在保证结构刚度、满足冲击载荷强度要求的前提下，尽可能降低簧下质量，这对于提升悬挂响应速度、改善减震器滤震效果有直接帮助——簧下质量每降低一定比例，车轮贴地性能的提升效果远高于单纯调整弹簧刚度。螺旋弹簧的刚度匹配与减震器阻尼做了协同调校，弹簧承担主要的垂直载荷支撑，减震器则负责抑制弹簧往复跳动的余震，避免车辆经过颠簸路面后出现多余的上下抛跳。安装边界方面，整套悬挂的上端通过三个铰接支座与车架副车架连接，下端通过转向节与车轮轮毂单元连接，所有铰接点均采用带衬套的旋转副设计，既可以保证连杆摆动的自由度，也能通过衬套的弹性变形过滤路面传递的高频细碎振动，避免刚性连接带来的异响与冲击。在实际应用场景中，这类多连杆悬挂既可以用于小型全地形车的前后桥配置，也可以等比例缩放后作为仿真遥控模型车的升级配件，相比原厂的直板悬挂结构，更长的悬挂行程能够让车辆在攀爬陡坡、穿越沟壑时，保证车轮始终贴合路面，不会轻易出现悬空打滑的情况。结构上的铰接点位置设计，还预留了调整螺杆的安装空间，后期可以根据使用场景调整车轮倾角与束角，适配不同抓地力水平的路面，比如在铺装路面行驶时调小外倾角降低滚动阻力，在非铺装路面攀爬时调大负外倾角提升侧向抓地力。整套结构的受力路径经过优化，路面冲击从车轮传递到转向节后，会分散到多根控制臂上，再分别传递到副车架的不同连接点，避免应力集中导致的结构断裂，同时减震器与弹簧采用倾斜布置的方式，在有限的安装空间内最大化利用了行程长度，不会因为布置角度问题导致减震器触底或者弹簧并圈。
