管道连接用快装式雅各布拉环结构

在粉体输送、通风除尘、食品级流体管路这类需要频繁拆装维护的管路系统中，快装式管接件的可靠性直接影响整套管路的运维效率与密封表现，这款拉环结构正是适配雅各布标准快装管路的核心锁紧部件。不同于普通螺纹管箍需要多圈旋拧锁紧的操作逻辑，该拉环采用抱合式锁紧设计，作业时无需额外工装，仅通过拧紧端部的内六角螺栓即可实现整圈抱箍的均匀收紧，单人即可完成管路对接与拆卸，在车间产线临时改线、设备定期清场拆洗的场景下，能大幅缩短管路拆装的作业时长，尤其适合食品加工、制药粉体输送这类需要定期拆解管路做清洁消杀的工况。

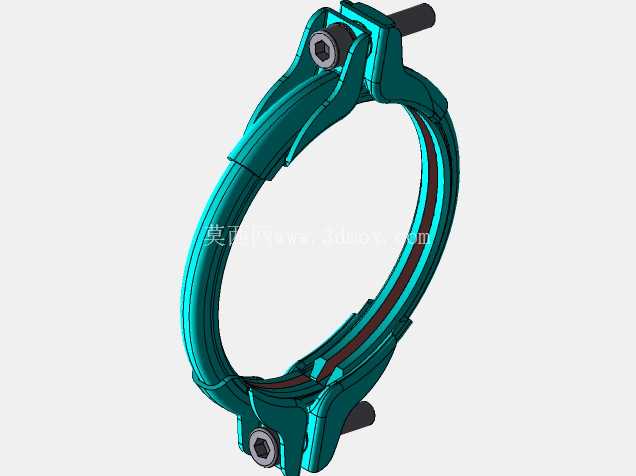

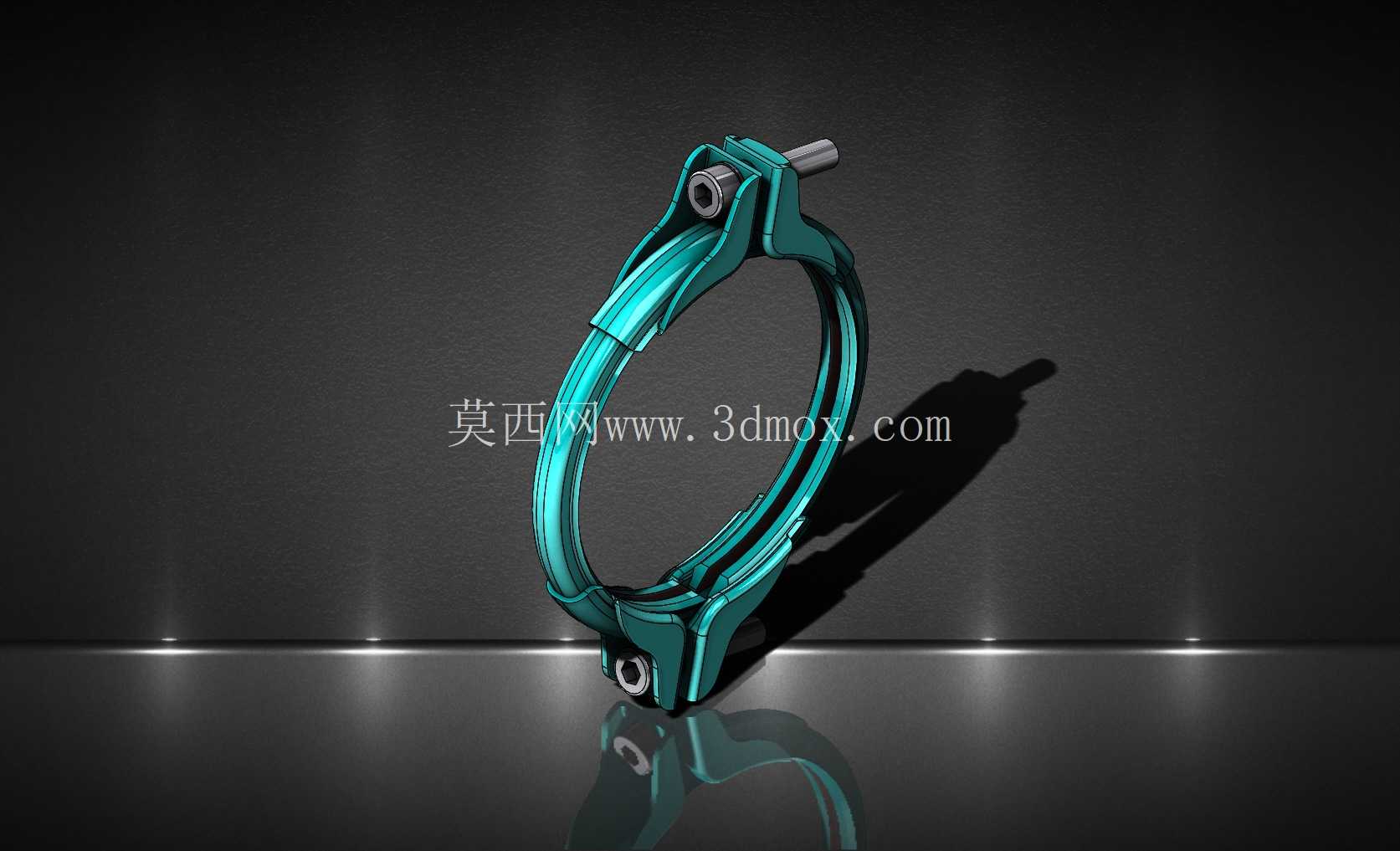

从结构设计逻辑来看，这款拉环采用分体式铰接结构，整圈抱箍分为两个半环段，一端通过铰接轴实现开合，另一端预留螺栓锁紧位，安装时可先将抱环完全张开，套入两个对接管路的法兰翻边外侧，再合拢铰接端穿入锁紧螺栓，逐步拧紧螺栓过程中，两个半环会同步向内收拢，对法兰端面施加均匀的周向压紧力，避免普通单侧锁紧管箍容易出现的局部压合不严、密封垫偏位的问题。抱环内侧预留了适配密封胶圈的限位槽，安装时橡胶密封圈可嵌在槽位内，不会因管路振动或螺栓拧紧过程出现移位，保证对接端面的密封连续性，可适配低压工况下的粉体、气体、低粘度流体输送需求，避免输送过程出现跑冒滴漏问题。

从安装边界与尺寸适配角度，该拉环的内圈轮廓完全匹配对应公称直径的雅各布标准管路翻边尺寸，抱合后的内圈间隙控制在毫米级，既不会因间隙过大导致法兰对接错位，也不会因尺寸公差过小出现套入困难的问题。端部的锁紧螺栓采用标准内六角圆柱头规格，适配常规内六角扳手操作，螺栓的行程预留了足够的调节余量，可兼容一定范围内的法兰厚度公差，即使密封胶圈出现少量压缩永久变形，也可通过进一步拧紧螺栓补偿密封压力，延长密封件的更换周期。抱环外侧的加强筋结构沿环向均匀分布，在螺栓锁紧过程中可将锁紧力均匀传递到整圈抱合面，避免局部应力集中导致抱环变形，同时在不额外增加整体壁厚的前提下提升了抱环的结构强度，控制部件整体重量的同时保证锁紧刚度，即使在管路存在轻微振动的工况下，也不会出现抱环松脱、锁紧力衰减的问题。

实际选型应用中，该拉环可直接同系列的雅各布标准弯头、三通、变径接头等管路配件适配，无需额外加工转接结构，整套管路对接后可保持内壁齐平，无突出的滞留台阶，在粉体输送场景下可减少物料在对接位置的残留堆积，避免物料长期滞留出现变质、交叉污染的问题，同时也能降低管路输送过程的风阻，提升输送效率。铰接位置的销轴采用过盈配合装配，正常使用过程中不会出现销轴脱出、半环分离的问题，反复拆装铰接位置也不会出现明显的旷量，保证长期使用后的对接精度。锁紧位置的螺栓配套有防松垫片，在设备长期运行产生持续振动的场景下，可避免螺栓因振动出现回转松脱，维持稳定的锁紧力，减少日常运维过程中频繁检查复紧的工作量。

不同于焊接式管路连接需要动火作业、对安装人员技能要求高的特点，采用该拉环的快装管路系统对安装场景的限制极低，无需专业焊接设备，普通运维人员经过简单培训即可完成管路的组装与调整，在车间产线升级、管路布局临时调整的场景下，可快速完成管路改造，且拆解后的配件可重复利用，不会像焊接管路一样拆解即报废，降低长期运维的配件成本。抱环本体采用金属材质成型，表面做防腐涂层处理，可适配多数常规工业工况的腐蚀防护需求，在常规湿度、无强腐蚀介质的车间环境下可长期使用，不会轻易出现锈蚀、涂层脱落的问题，保证锁紧动作顺畅，不会因锈蚀导致抱环无法开合、螺栓拧动卡滞的问题。
