立式旋转式管材切割加工设备结构

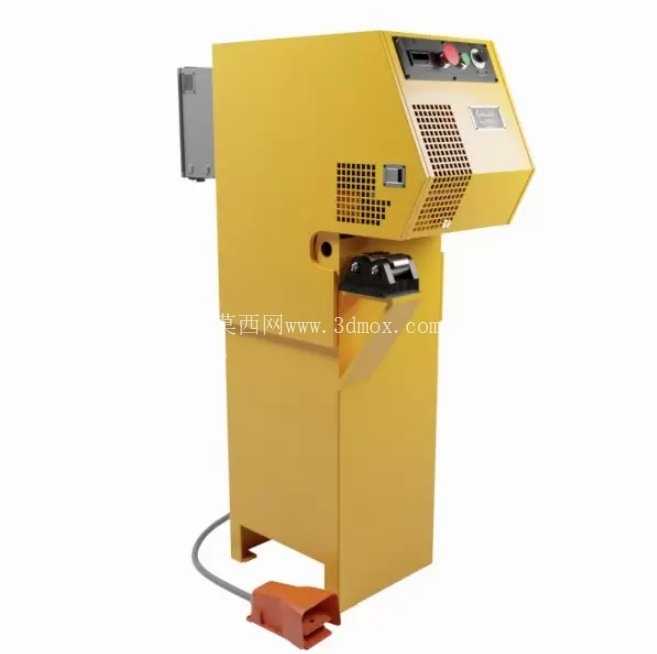

　　在中小规格金属管材批量加工的车间场景里，这类立式旋转管材切割设备的布局合理性，直接影响到工位排布、物料流转效率以及操作人员的作业动线。做产线布局规划阶段，需要精准还原设备的外轮廓、操作位、外接部件的位置，才能避免后续设备进场后出现通道预留不足、操作位干涉、外接气源或电源走线不合理的问题。该设备采用立式落地式结构，主体为一体化焊接柜体，柜体上部向前倾斜设置操作控制区，控制区集成了启停按钮、急停开关、参数调节旋钮以及状态指示部件，操作人员站在设备正面即可完成所有参数调整与启停操作，无需侧身或绕行，符合人机工程学的操作高度设计，站立操作时手臂自然抬起即可触及所有控制元件，减少长时间作业的疲劳感。

　　设备中部为管材进料与切割执行工位，进料口设置在柜体正面偏下位置，配套有管材定位夹紧机构，可针对不同管径的圆管、方管进行快速对中夹紧，切割过程中带动管材做周向旋转，配合固定的切割刀具实现整圈环切，相比传统直切方式，旋转切割的管口端面平整度更高，无毛刺飞边，后续无需额外进行管口打磨工序，能有效缩短管材加工的工序链。柜体侧面设置有散热通风栅格，栅格采用阵列式冲孔结构，既可以保证柜体内电气元件、驱动部件工作时的热量散出，又能阻挡车间内的金属切屑、粉尘进入柜体内部，降低电气元件的故障概率。设备底部设置有四个可调式支撑脚，可根据车间地面的平整度调整设备水平度，避免设备运行过程中因地面不平产生振动，影响切割精度。

　　设备外接有脚踏控制开关，通过柔性线缆与柜体连接，操作人员可通过脚踩控制切割动作的启停，双手可以专注于管材的送进与定位，提升上下料的操作效率，脚踏开关采用重型工业级设计，外壳为抗冲击的工程材质，可承受车间内频繁踩踏以及工件意外掉落的冲击，线缆长度预留足够的操作空间，避免操作时线缆拉扯导致的接触不良。在三维建模过程中，优先还原了设备的外轮廓安装边界，包括柜体的整体长宽高尺寸、控制区的突出距离、脚踏开关的放置范围、侧面外接部件的突出尺寸，确保布局规划时能准确预留设备的安装空间与操作安全距离，设备正面预留足够的上下料操作空间，侧面预留检修门的开启空间，后部预留走线与散热的间隙。

　　模型简化了内部复杂的传动结构与电气布线，保留了所有外部可见的操作部件、接口、散热结构的位置与外形，既可以满足产线布局的可视化需求，又不会因为模型过于复杂导致布局文件运行卡顿。这类设备主要应用于五金加工、家具制造、汽配加工等行业的中小管径管材定长切割工序，可切割碳钢、不锈钢、铜、铝等多种材质的管材，切割长度可根据需求灵活调整，夹紧机构的适配范围覆盖常见的小规格管材管径，无需频繁更换夹具即可完成多规格管材的切换加工。设备的柜体内部集成了驱动电机、传动机构、电气控制元件，整体结构紧凑，占地面积小，适合在中小型加工车间的流水线旁作为单工序工位布置，也可多台并排组成管材批量加工单元，配合自动送料架实现半自动化的管材切割作业。建模时针对设备的外观细节做了对应还原，包括柜体表面的涂装质感、通风栅格的冲孔阵列、控制按钮的颜色区分、脚踏开关的外形结构，确保在布局演示时能直观识别设备的操作位与功能分区，方便进行工位排布时的人机工程学验证，提前预判操作过程中可能存在的动线干涉问题。
