手动压合式孔位对位校准工装

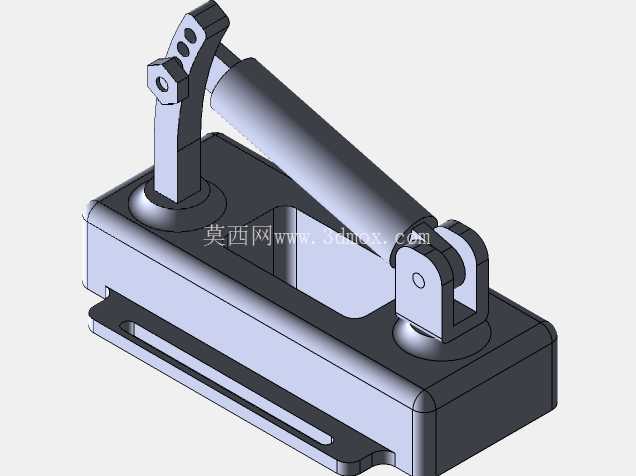

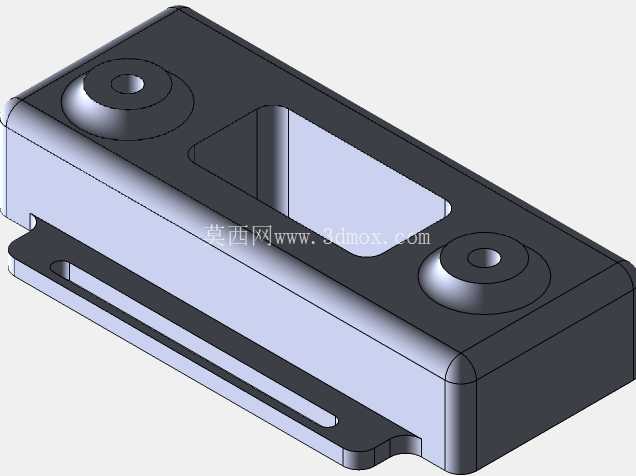

　　这款手动压合式孔位对位校准工装，主要应用于小批量零部件装配、五金件铆接前的孔位对齐、薄型板材叠合定位等生产场景，在电子配件组装、小型五金件加工、通讯结构件预装等工序中，能够替代人工目视对位的传统操作，解决叠层工件孔位错位、压合过程中工件偏移的常见问题。工装整体采用卧式底座搭配翻转压臂的结构布局，底座为带圆角的矩形块状结构，底部预留长条形安装槽，可通过T型螺栓直接固定在标准钳工台或者装配工作台面上，安装槽的长度覆盖底座横向三分之二的区域，允许工装根据工位布局调整固定位置，适配不同操作空间的工位排布需求。

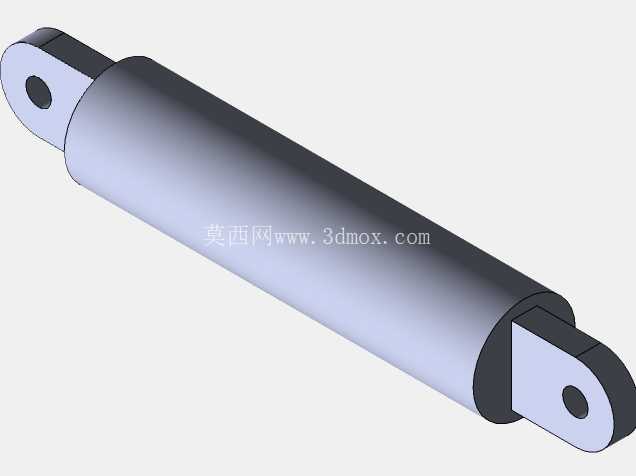

　　底座上表面设置两处定位支点，一处为固定铰接座，用于连接翻转压臂的旋转端，铰接轴采用间隙配合设计，保证压臂翻转过程无卡滞，同时径向窜动量控制在0.02mm以内，避免压合过程中压头偏移；另一处为快锁式支撑座，压臂下压到位后可通过支撑座上的卡扣结构快速锁止，无需额外施加持续下压力，降低操作人员的劳动强度。压臂主体采用圆柱型杆身结构，在保证结构刚性的同时减少整体重量，压臂前端设置可更换的压头安装位，可根据待压合工件的外形、孔位分布更换不同规格的压头，压头与压臂的连接采用定位销加锁紧螺钉的方式，更换压头后重复定位精度可控制在0.03mm以内，满足不同规格工件的对位需求。工装的对位基准设置在底座上表面的中间区域，预留了工件定位块的安装空间，可根据待加工工件的外形轮廓定制仿形定位块，定位块通过沉头螺钉固定在底座上，工件放置后可快速完成初定位，压臂下压过程中，压头前端的导向销会先插入工件的预制孔内，引导上下层工件的孔位自动对齐，随着压臂继续下压完成工件的压合或者铆接动作，整个对位过程无需人工反复调整孔位位置，单步操作的对位效率相比人工目视对位提升60%以上，同时孔位同轴度可稳定控制在0.05mm以内，避免因孔位错位导致的铆接偏斜、螺丝无法穿入等装配不良问题。

　　在结构设计过程中，所有活动铰接位置都预留了润滑脂加注通道，长期使用过程中可定期加注润滑脂减少铰接面的磨损，延长工装的使用寿命；底座的边角位置全部做了R3圆角处理，避免操作人员在取放工件过程中被尖锐边角划伤，符合工位操作的安全设计要求。压臂的翻转角度设置为0-75度，抬起状态下压臂与底座上表面的垂直高度足够操作人员取放工件，不会出现压臂干涉工件放置的问题；压臂锁止状态下的下压力度可通过支撑座上的调节螺钉微调，适配不同厚度、不同压合力度需求的工件，避免压力过大导致工件变形，或者压力不足导致压合过程中工件移位。

　　这款工装不需要外接气源、电源等动力源，纯手动操作即可完成全部对位压合动作，适合没有动力源配置的临时装配工位、小批量试生产工位使用，整体结构没有复杂的传动部件，日常维护仅需要定期清洁铰接位置的碎屑、加注润滑脂即可，维护成本极低，对于多品种小批量的生产场景，仅需要更换对应的定位块和压头，就可以快速切换适配不同的工件，工装的通用化率达到80%以上，能够大幅降低不同工件的工装制作成本。在实际使用过程中，操作人员只需要将下层工件放置在底座的定位块上完成初定位，再将上层工件大致放置在下层工件上方，扳动压臂下压，压头的导向销会自动插入两层工件的孔位完成精准对位，压臂锁止后即可完成压合作业，整个操作过程对操作人员的技能要求极低，不需要长时间的操作培训即可上手，能够有效降低装配工位对熟练工人的依赖，同时稳定保证装配精度的一致性，减少因人工操作差异导致的产品质量波动。
