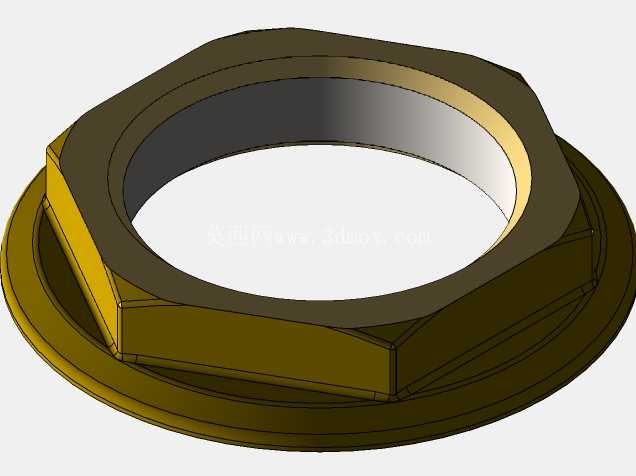

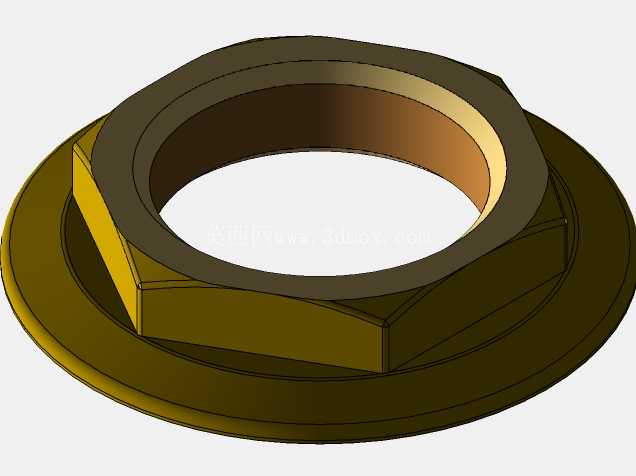

G3/4规格G1型压紧式六角法兰螺母

　　这款压紧螺母主要应用于民用给排水、工业流体输送、暖通管路系统的终端密封与部件锁紧场景，在卫浴龙头、管路接头、仪表安装座的装配环节中，承担着轴向压紧密封件、锁定对接部件相对位置的核心作用，避免管路带压运行时出现接头松脱、密封面渗漏的问题。不同于普通六角螺母的平行端面设计，这款螺母在六角受力端的下方集成了一体式法兰凸缘结构，法兰面的外径大于六角对边尺寸，装配时法兰面会直接压合在密封垫圈或者对接部件的支撑面上，相比同规格普通六角螺母，能够将锁紧力分散到更大的接触面积上，降低被连接件表面的压应力，避免软质密封件被过度挤压切损，也能在管路存在小幅振动的工况下，减少螺母因为应力集中出现的松脱概率。

　　从结构设计逻辑来看，这款螺母采用G3/4非密封管螺纹作为内螺纹规格，螺纹牙型角度为55度，牙顶与牙底存在圆弧过渡，装配时能够和同规格的外螺纹管件形成顺畅的旋合配合，螺纹段的长度经过匹配计算，既保证足够的螺纹啮合扣数来承受轴向锁紧力，又不会因为螺纹过长导致旋合行程冗余，增加不必要的装配操作量。六角受力部分的对边尺寸符合常规手动扳手、套筒工具的通用规格，现场装配时不需要使用特制工装，普通活动扳手、对应规格的呆扳手都可以完成锁紧操作，六角棱边做了小尺寸倒角处理，既能够在装配时快速对准扳手卡位，也能去除机加工后的锐边，避免装配过程中划伤操作人员手部。

　　底部的法兰面与螺母主体为一体式加工成型，不存在分体式垫片容易出现的移位、脱落问题，法兰面与螺纹轴线的垂直度经过公差约束，锁紧时能够保证压合面与密封件完全贴合，不会因为压合面倾斜导致密封件局部压缩量不足出现渗漏。从安装边界来看，这款螺母的法兰外径决定了装配时需要预留的最小径向操作空间，在做管路布局设计时，接头周边的避让空间需要大于法兰外径，避免扳手操作时和周边管路、结构件发生干涉；螺母的总高度决定了轴向的安装空间需求，对接的外螺纹段长度需要和螺母的旋合深度匹配，预留出足够的锁紧行程，保证密封件能够被压缩到设计要求的压缩量区间。

　　在实际选型应用中，这款螺母适合搭配橡胶平垫、紫铜密封垫或者聚四氟乙烯密封垫使用，锁紧力矩需要根据配套密封件的材质调整，搭配橡胶密封垫时力矩不宜过大，避免密封件被压溃失去弹性，搭配金属密封垫时可以适当增大力矩保证密封面的充分贴合。建模过程中，螺纹部分采用了符合管螺纹标准的精确牙型绘制，能够直接用于装配干涉检查、装配工艺模拟，法兰与六角主体的过渡圆角也按照实际加工工艺做了还原，避免出现工艺上无法实现的尖锐直角结构，模型的各部分尺寸比例完全参照实物测绘参数，能够直接用于管路系统的装配仿真、BOM清单统计以及后续的加工出图参考。
