SolidWorks法兰联轴器结构设计方案

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1117355
  • SolidWorks法兰联轴器结构设计方案
  • SolidWorks法兰联轴器结构设计方案
  • SolidWorks法兰联轴器结构设计方案
  • SolidWorks法兰联轴器结构设计方案
  • SolidWorks法兰联轴器结构设计方案
  • SolidWorks法兰联轴器结构设计方案
  • SolidWorks法兰联轴器结构设计方案
  • SolidWorks法兰联轴器结构设计方案
  • SolidWorks法兰联轴器结构设计方案
  • SolidWorks法兰联轴器结构设计方案

在工业传动系统的轴系连接场景中,法兰联轴器是应用极为广泛的刚性传动部件,这类部件主要用于实现两根同轴布置轴段的刚性连接,在传递额定扭矩的过程中,不会产生相对角位移与轴向窜动,能够保证传动链路的回转精度,常见于泵组、输送机驱动端、中小型减速机输出端等对传动同轴度要求较高的工位。从实际应用的工况来看,这类刚性法兰联轴器不具备缓冲补偿能力,因此对安装时的两轴对中精度有明确要求,一旦对中偏差超出允许范围,运行过程中会在连接螺栓、法兰结合面处产生附加交变载荷,长期运行容易引发螺栓疲劳断裂、轴端磨损等故障,因此在设计阶段就需要充分结合应用场景的载荷特性确定各部分结构参数。

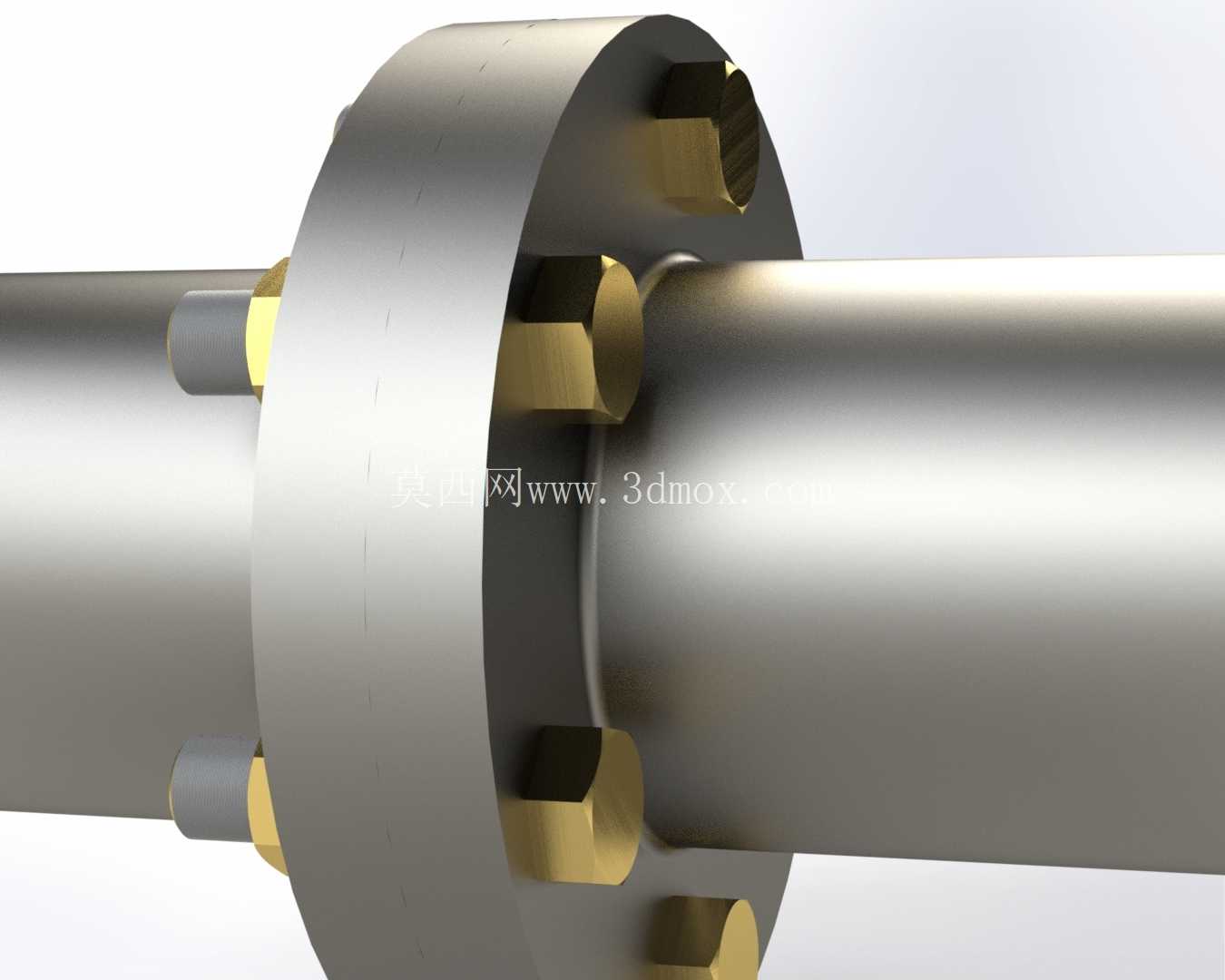

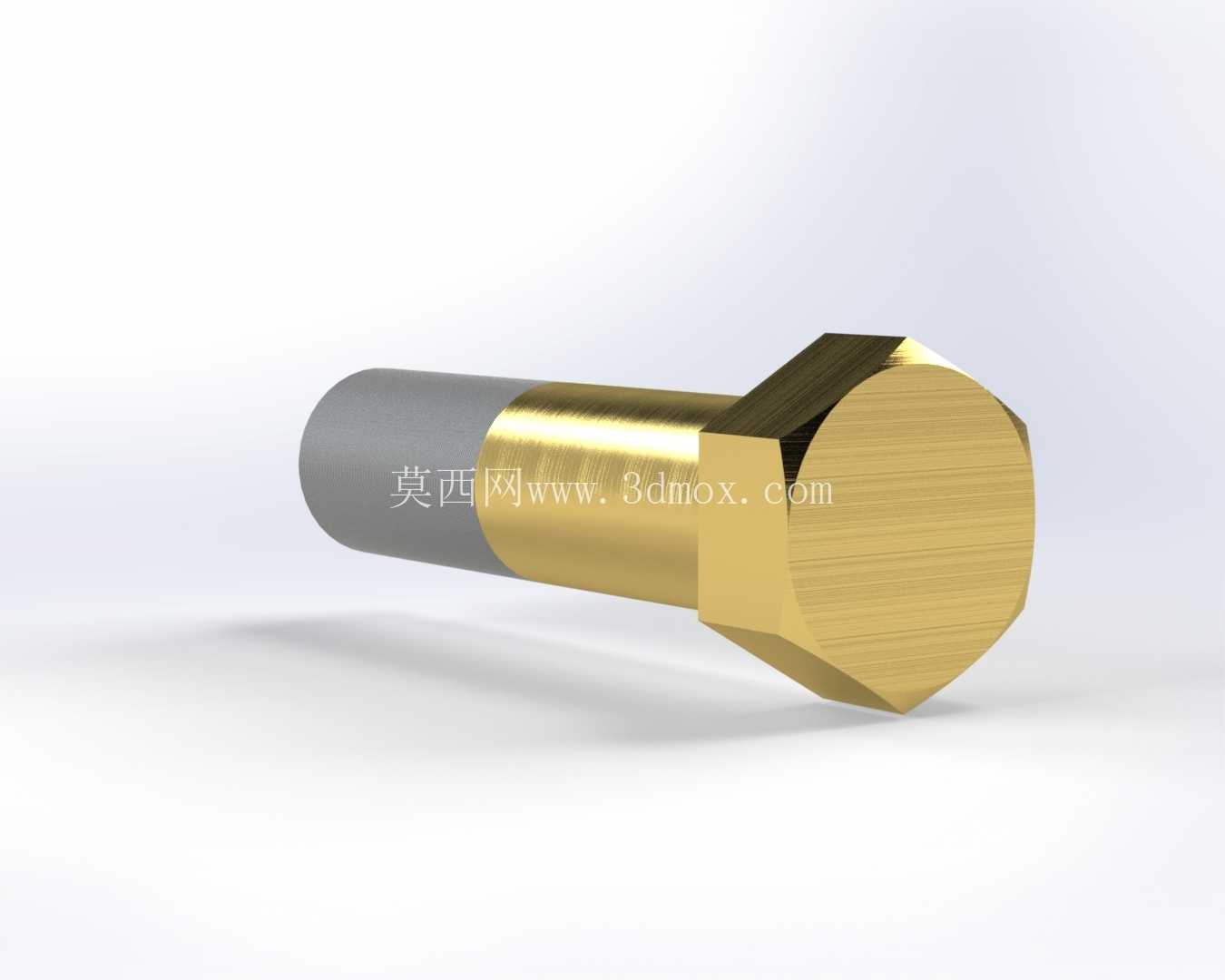

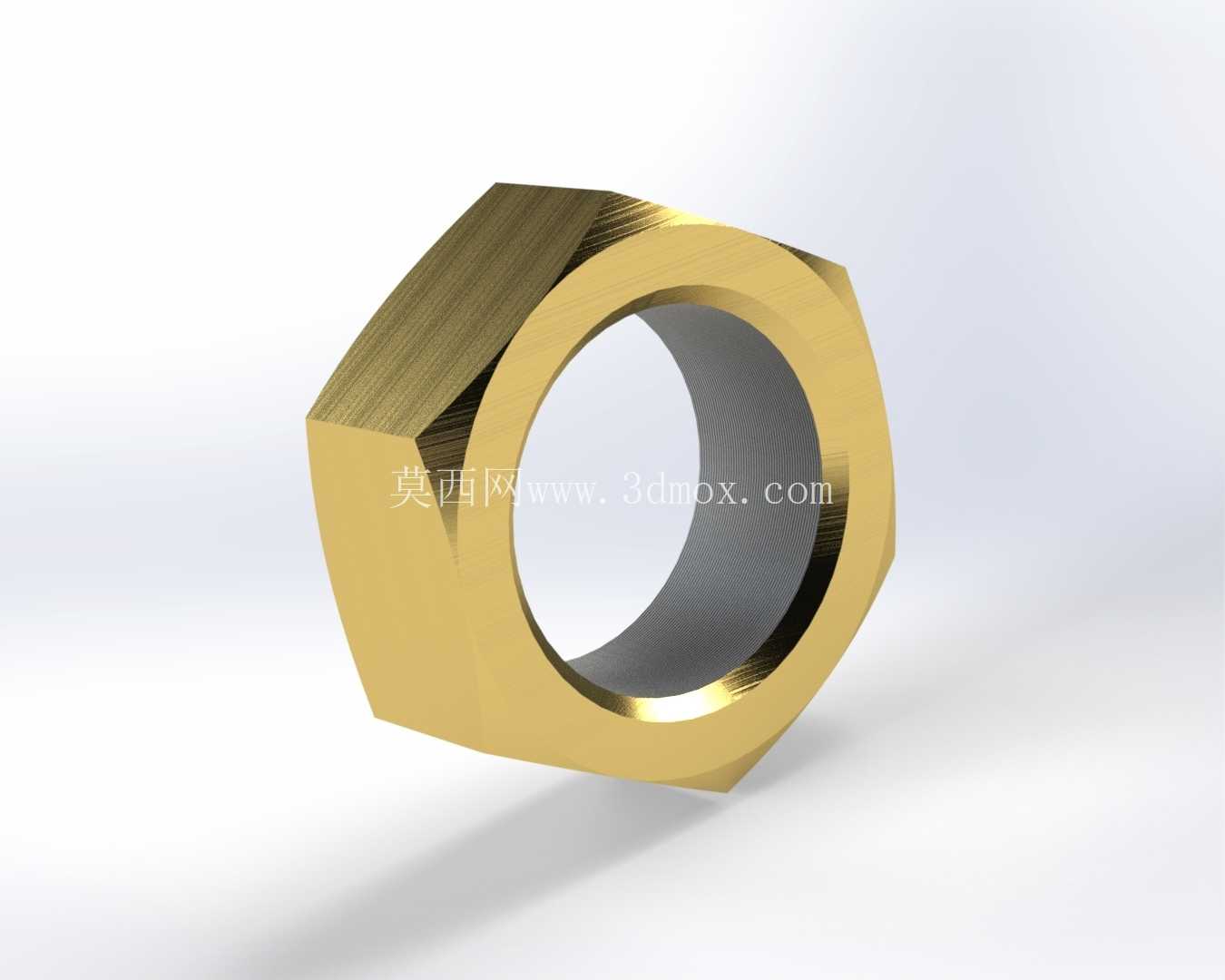

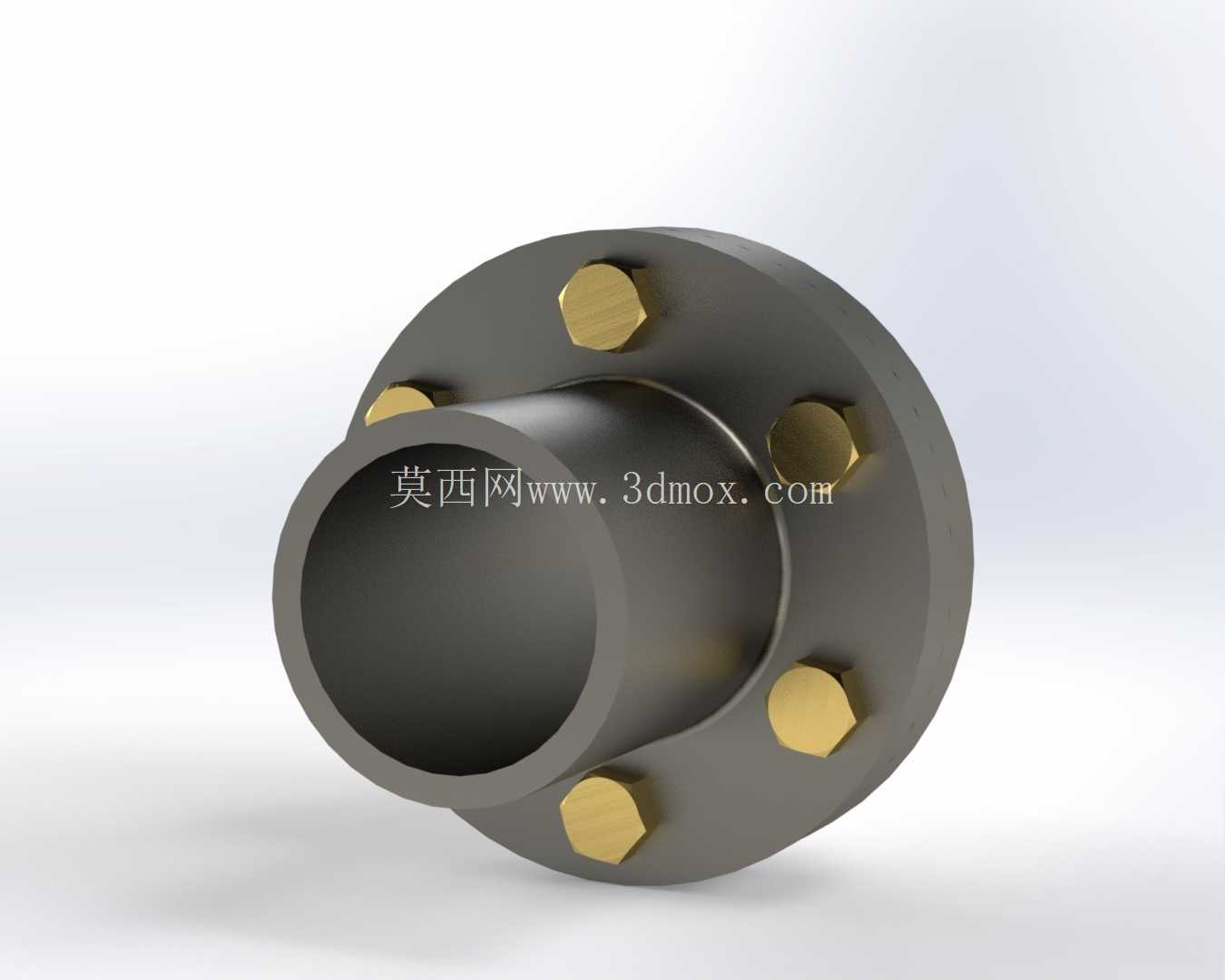

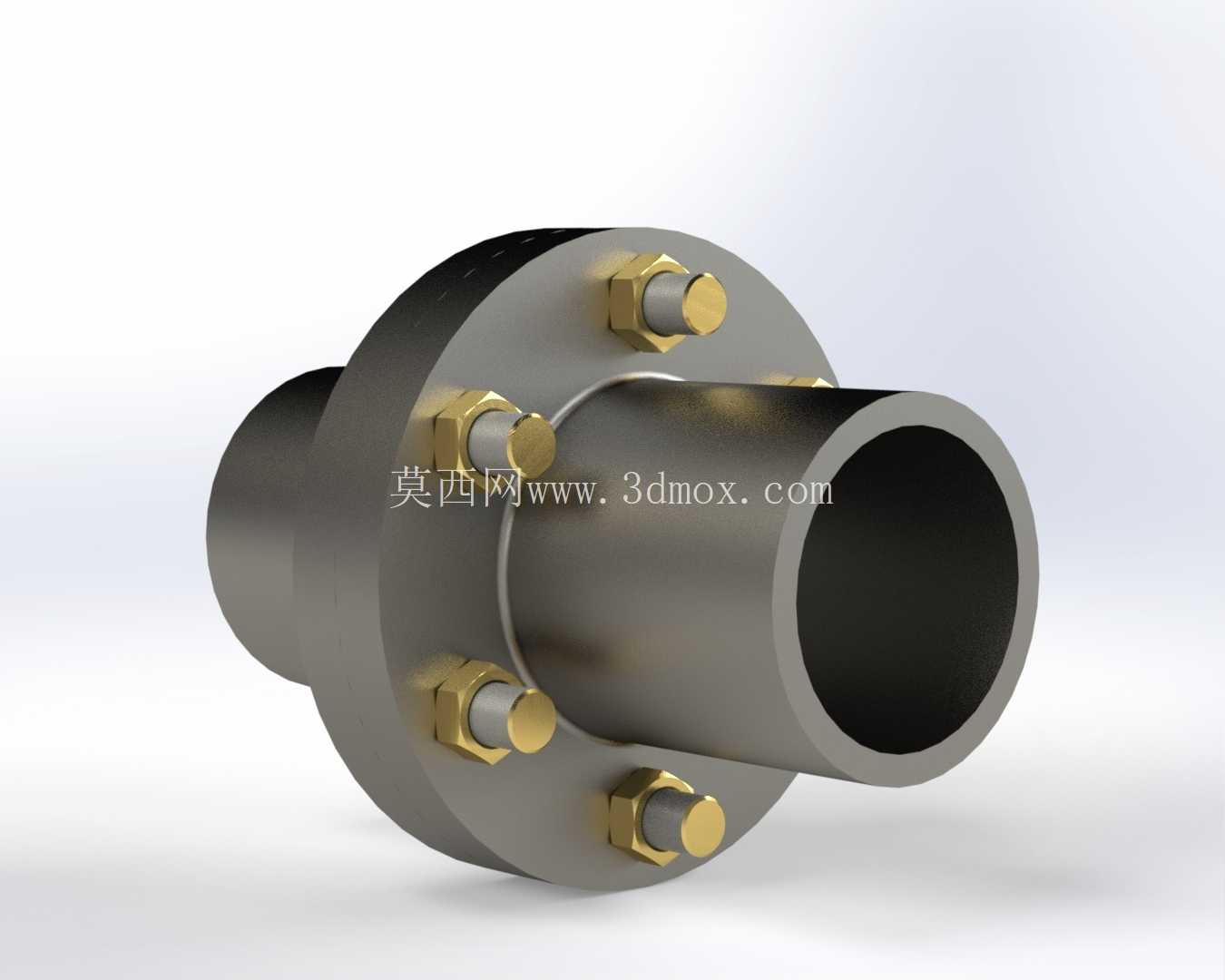

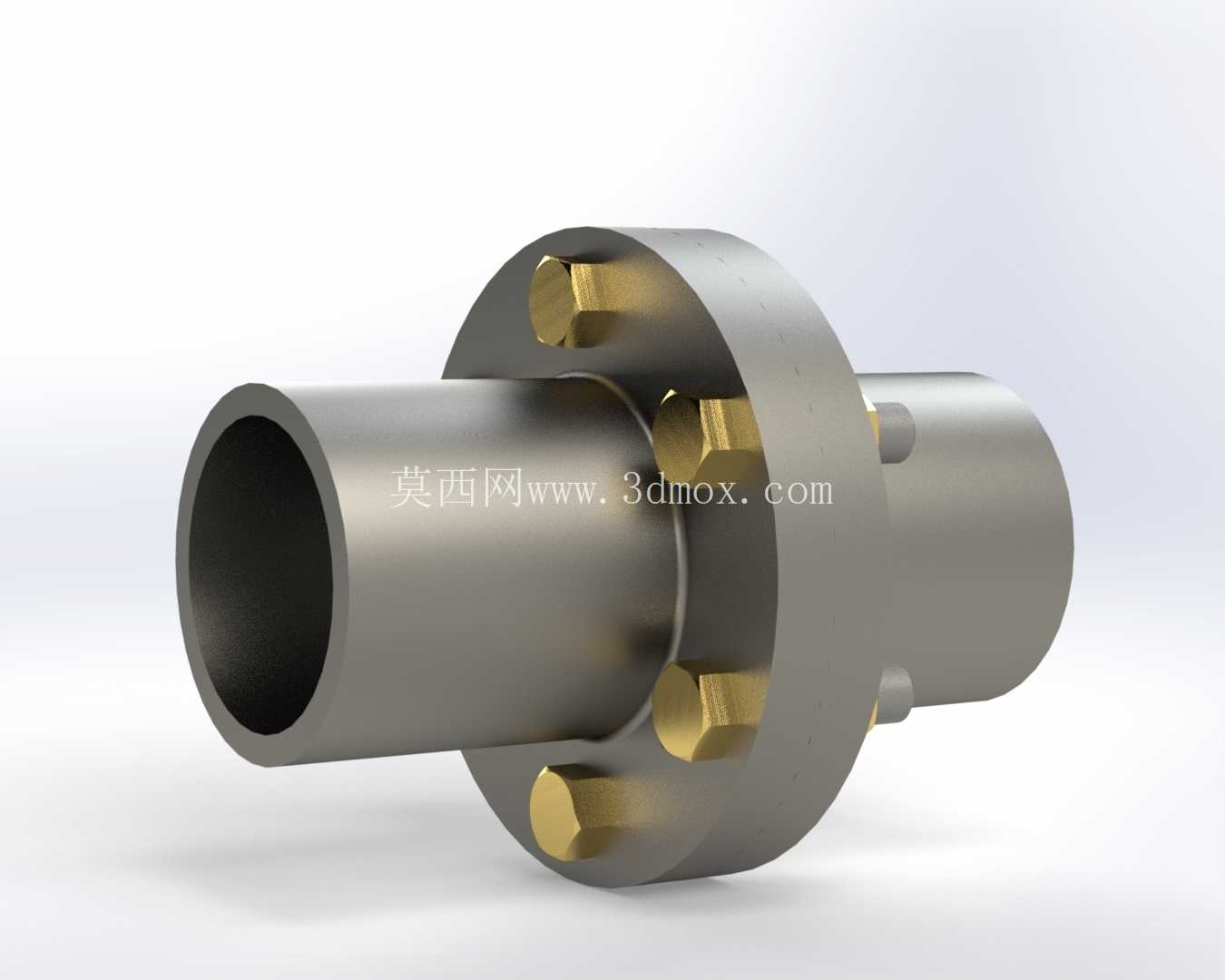

本次设计的法兰联轴器采用整体式凸缘结构,两个对接法兰盘分别与两侧轴段采用过盈配合加键连接的方式固定,法兰盘的凸台部分做了定位止口设计,安装时两个法兰的止口与凹槽相互嵌合,能够快速实现两轴的初步对中,降低现场安装的调校难度。法兰盘沿圆周方向均匀布置六组连接螺栓,螺栓采用六角头结构,配套铜质防松螺母,螺栓孔的位置度公差控制在0.02mm以内,保证每组螺栓受力均匀,避免单个螺栓载荷过大出现剪切失效。法兰盘与轴段连接的毂部长度根据轴径尺寸做匹配设计,保证键连接的接触长度满足扭矩传递的挤压强度要求,毂部的外圆与法兰盘端面采用圆角过渡,减少应力集中点,提升部件的疲劳寿命。

从结构设计的逻辑来看,首先需要根据目标传动场景的额定扭矩、轴径参数确定法兰的核心尺寸:轴孔直径按照适配的轴段公差带加工,满足H7/k6的过渡配合要求,保证装配后轴与毂部无相对滑动;法兰盘的外径根据螺栓布置的圆周直径确定,要保证螺栓孔与法兰外圆、轴孔之间留有足够的壁厚,满足材料的剪切强度要求;法兰盘的厚度需要结合螺栓的预紧力计算,保证在螺栓预紧后法兰盘不会出现翘曲变形,结合面保持足够的接触压力,避免传动过程中出现结合面打滑。螺栓的规格选择需要根据传递扭矩计算单根螺栓承受的剪切力,按照螺栓材料的许用剪切应力确定螺栓公称直径,本次设计中选用的六角螺栓沿圆周等距分布,能够在传递扭矩时让各螺栓均匀承担载荷,同时铜质螺母的选用能够避免长期运行后螺纹副咬死,方便后期设备维护时的拆卸检修。

在安装边界方面,该法兰联轴器安装时需要预留足够的径向操作空间,用于螺栓的穿装与预紧操作,两个法兰对接面的平面度公差需要控制在0.01mm以内,保证结合面完全贴合,无局部间隙;轴向安装尺寸需要匹配两侧轴端的伸出长度,保证法兰毂部完全贴合轴肩定位面,避免轴端与法兰内部出现干涉。实际应用中,这类法兰联轴器适用于转速稳定、载荷平稳、无频繁正反转的传动场景,相比弹性联轴器,它的结构更简单,传动扭矩更大,维护成本更低,只要安装阶段保证对中精度,长期运行的可靠性非常高。设计过程中对法兰的各过渡圆角、螺栓孔倒角都做了细节处理,避免加工和装配过程中出现锐边划伤,同时也减少应力集中带来的结构失效风险,整个结构的所有尺寸都符合通用机械零部件的设计规范,能够直接适配常规的工业传动轴系安装需求。
