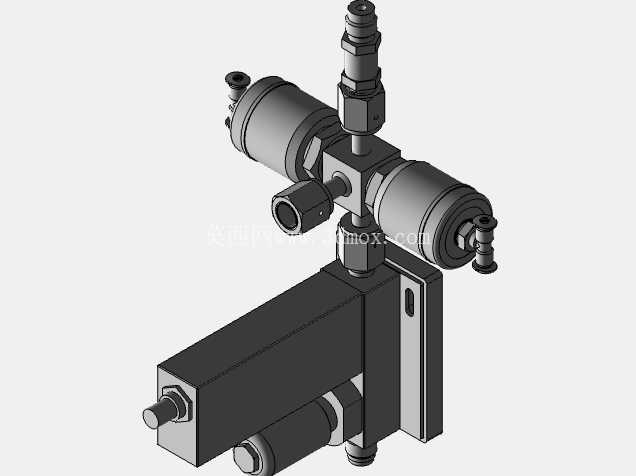

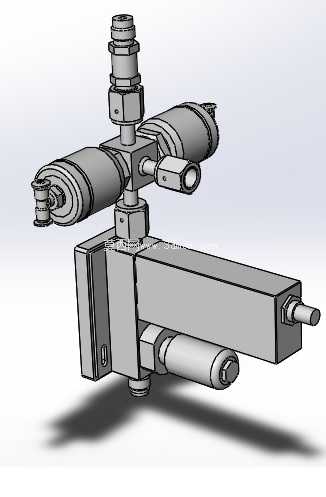

MOCVD设备用C3H8与SiH4输送气体管路

这套气路组件是专门针对MOCVD反应器的工艺气体输送需求设计的集成式管路单元，核心服务于第三代半导体外延生长环节的丙烷、硅烷两路工艺气体精准供给场景。在MOCVD设备的实际运行逻辑里，反应腔对进气的流量稳定性、通断响应速度、管路密封性都有极高要求，哪怕微小的流量波动或者微漏，都会直接影响外延片的层厚均匀性、掺杂浓度一致性，严重时会导致整批次晶圆报废，因此这套集成管路从选型到布局都完全贴合半导体气相沉积的严苛工况。

从功能实现来看，这套管路集成了Bronkhorst品牌的F-201CM-200-DAD-88-K型质量流量控制器，负责对两路工艺气体的瞬时流量做闭环精准控制，控制精度可以满足外延工艺中sccm级的流量调节需求，能够根据工艺配方的时序要求，实时调整气体通入量，匹配不同外延生长阶段的气体配比需求。管路上搭载的FlowLink系列VP 314 NO NF FFF气动波纹管阀，承担气路通断的快速切换功能，常开型的设计可以在设备突发断气时自动切断气路，避免工艺气体无控制涌入反应腔引发安全风险或者工艺报废，波纹管密封结构也能杜绝动密封点的外漏问题，适配硅烷这类易燃易爆、危险等级较高的特种气体输送要求。Swagelok品牌的SS-CHVCR-4止回阀布置在管路的关键节点，防止反应腔端的工艺气体倒灌进入上游供气支路，避免不同气体在管路内混合引发反应、污染气源端，同时也能在气路压力波动时维持管路内的流向稳定。

设计思路上，这套管路采用了集成式阀岛布局，没有采用零散的管路拼接方式，而是将流量控制、通断切换、防倒流功能的元件都集成在统一的金属安装基座上，大幅减少了管路接头的数量，从根源上降低了气体泄漏的风险点。所有元件的布局都充分考虑了气路流道的压损控制，流道转角都做了平滑过渡处理，避免直角弯头带来的气流紊流，保证气体输送过程中的压力稳定，减少流量控制的滞后性。元件的排布也预留了足够的操作空间，每个阀件、流量控制器的接线端、调节端都预留了不小于30mm的操作间隙，方便后期设备维护时的元件拆装、校准作业，不需要拆解整个管路单元就能完成单一部件的更换。

安装边界方面，整个管路单元采用模块化安装设计，基座底部预留了标准的安装孔位，可以直接固定在MOCVD设备的气路安装面板上，整体安装占用空间控制在200mm×120mm×150mm的范围内，不会占用过多的设备内部气路舱空间。管路的进出气接口都采用了标准的VCR面密封接头，和半导体设备行业的标准供气管路完全适配，现场安装时不需要额外做接头改制，直接对接上游气源管路和下游反应腔进气管路即可完成装配。所有元件的选型都满足特种气体输送的材质要求，接液部分全部采用316L不锈钢电抛光处理，内壁粗糙度达到Ra0.2μm以下，避免气体中的颗粒杂质附着在管壁上，也能减少管壁对工艺气体的吸附，保证输送气体的纯度满足外延工艺要求。

在实际工况适配中，这套管路可以承受最高1MPa的工作压力，密封性能满足1×10^-9Pa·m³/s的氦检漏要求，完全适配MOCVD设备运行时的气路压力范围，也能满足特种气体输送的安全规范。管路的布局还考虑了设备维护的便利性，流量控制器的校准接口、阀件的状态检测点都布置在单元的外侧，日常巡检时不需要拆解设备面板就能完成气路状态的检测，大幅降低了设备的日常维护工作量。和传统的零散拼接气路相比，这种集成式的管路单元在出厂前就可以完成整体的压力测试、泄漏检测、流量校准，现场安装后只需要做简单的接口检漏就能投入使用，大幅缩短了设备的组装调试周期，也避免了现场组装管路时可能出现的密封不良、布局混乱等问题。
