11.5mm波纹式工业真空吸盘结构

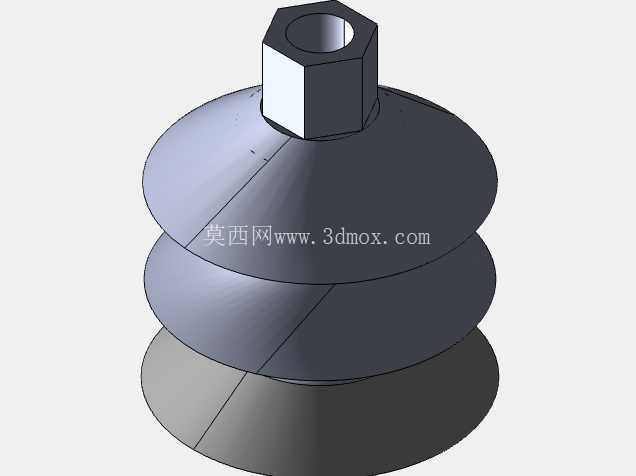

　　这款11.5mm规格的波纹式真空吸盘，是气动负压抓取系统里的末端执行部件，日常在3C电子小件装配、轻薄包装物料转运、小型注塑件取件工位上的应用频次极高，相比平口吸盘，多段波纹的结构设计让它能更好地适配表面存在轻微弧度、不平整的工件，哪怕工件表面有0.5-1mm的高度差，波纹段的柔性形变也能保证唇边和工件表面完全贴合，不会因为接触间隙出现负压泄漏导致掉件。从结构设计逻辑来看，顶部的六角连接柱是标准的快装接口，匹配市面上主流的真空发生器金具接头，安装时不需要额外做转接结构，直接拧入接头即可完成固定，六角结构也方便用开口扳手施加拧紧力矩，避免安装时吸盘跟转导致的密封失效。

　　吸盘主体采用三段式波纹结构，唇边部分做了薄边处理，接触工件时能快速形变贴合，中间的波纹段既提供了垂直方向的缓冲行程，也允许吸盘在接触工件时有小角度的偏摆，适配机械臂高速取件时的位置误差，不需要额外加装浮动接头就能补偿5mm以内的轴向位置偏差，能简化末端执行器的整体结构，减少整体重量。从安装边界来看，这款吸盘的最大外径为11.5mm，安装时相邻吸盘的中心距至少要留15mm以上，避免多吸盘排布工作时相邻吸盘的形变部分互相干涉；顶部连接螺纹的规格匹配M5的标准气动接头，安装后整体轴向高度在压缩状态下为18mm左右，完全伸展状态下高度为24mm，设计治具的时候需要预留足够的伸缩空间，避免机械臂下压行程过大导致波纹段被过度挤压出现不可逆的形变，缩短使用寿命。

　　在实际工况使用中，这款吸盘适合抓取重量在500g以内的光滑表面工件，比如手机塑料外壳、薄型纸盒、小型PCB板、光滑注塑小件，搭配-60kPa以上的负压供给就能稳定抓取，波纹结构的设计也让它在垂直抬升工件时有一定的缓冲能力，不会因为机械臂启动瞬间的冲击力导致工件脱落。设计这款吸盘的三维模型时，重点还原了波纹段的壁厚变化，唇边位置壁厚0.8mm，保证贴合柔性，波纹根部壁厚1.2mm，保证反复形变时的结构强度，不会因为长期伸缩出现根部开裂；顶部六角连接柱的内部做了贯通的气流通道，通道直径2mm，保证负压气流的导通效率，不会因为通道过窄导致负压建立速度过慢，影响取件节拍。

　　在做设备选型适配的时候，需要注意这款吸盘不适合抓取表面有明显孔洞、粗糙度过高的工件，这类工件会导致负压泄漏无法建立足够的吸力；同时如果是抓取高温工件，需要确认吸盘材质的耐温范围，常规丁腈橡胶材质的吸盘适合在-20℃到80℃的工况下使用，超过这个温度区间需要更换对应的耐高温材质。在排布多吸盘治具的时候，要根据工件的重心位置布置吸盘点位，保证每个吸盘的受力均匀，避免工件因为受力不均出现倾斜，导致唇边密封失效。另外，波纹结构的设计虽然提升了适配性，但相比平口吸盘，它的横向抗剪切能力稍弱，所以在横向高速移动的工位上，需要适当降低移动加速度，或者增加吸盘数量来提升整体抓取稳定性，避免工件在横向移动时滑落。建模过程中对波纹段的圆角做了优化处理，所有弯折位置都做了R0.3的圆角过渡，避免应力集中，这也和实际产品的生产工艺匹配，橡胶硫化成型的时候，圆角结构能避免出现缺胶、应力开裂的问题，提升产品的实际使用寿命。顶部的六角柱和吸盘主体的连接位置做了加厚处理，避免安装拧紧的时候连接位置断裂，这个细节也是实际装配中经常出问题的点位，建模时特意还原了这个加强结构，保证模型和实际产品的结构一致性，方便设计人员直接调用模型做治具设计的时候，不会出现安装干涉、结构强度误判的问题。
