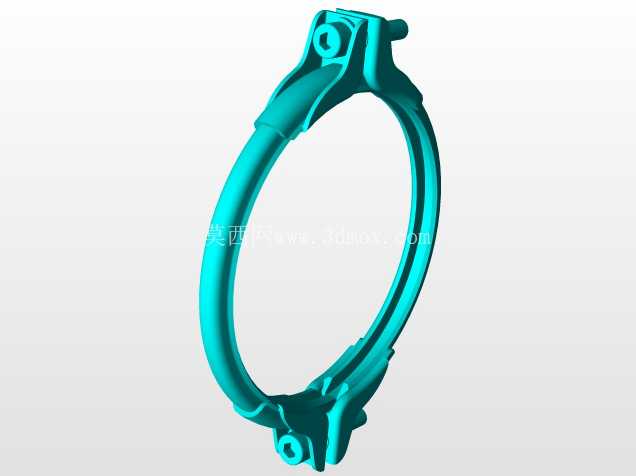

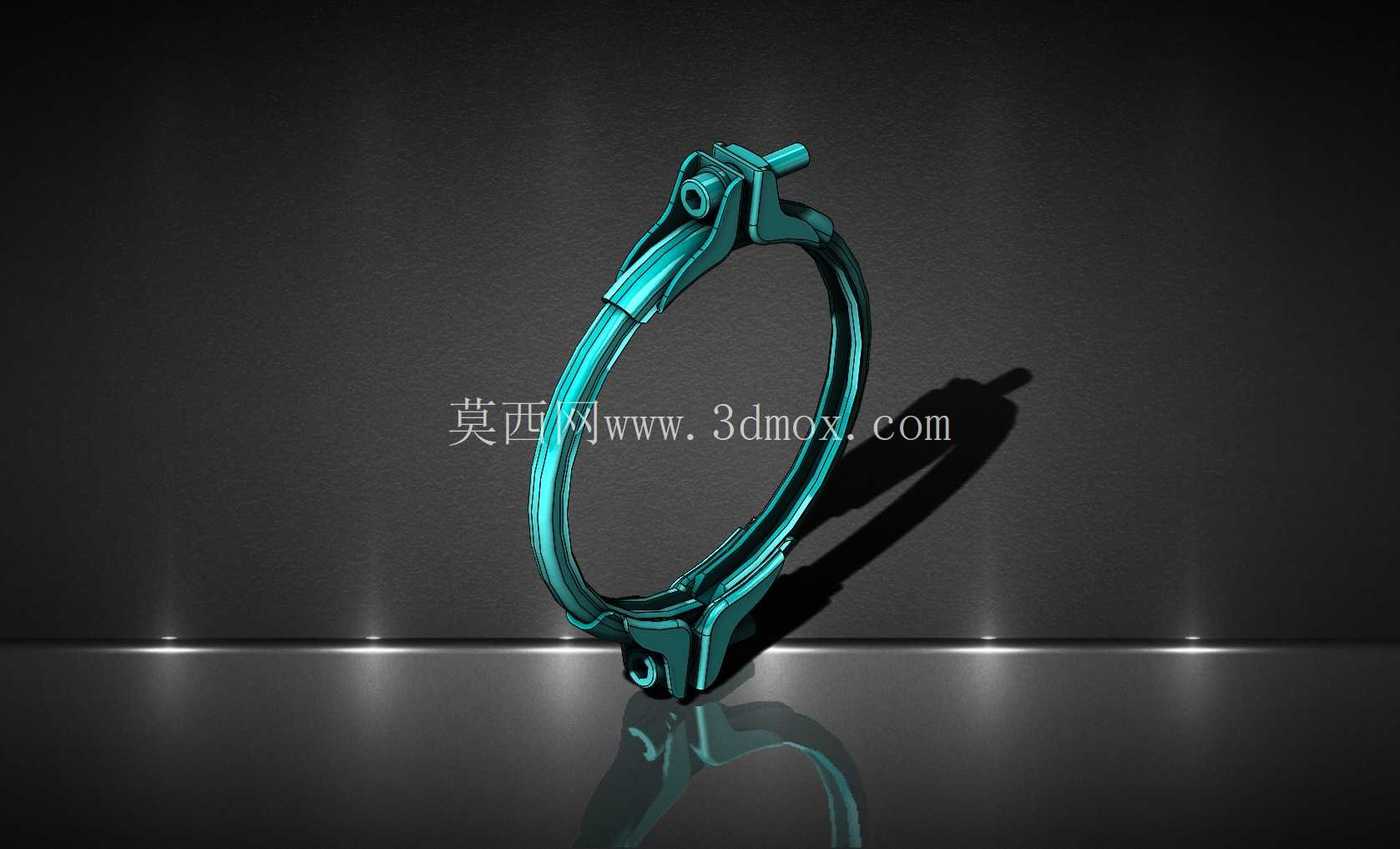

雅各布型管道连接紧固拉环结构

　　这款拉环结构主要应用于食品加工、粉体输送、洁净流体管路系统的快装连接场景，在粮食输送、乳制品加工、医药粉体传输这类需要频繁拆装维护的管路布局中，这类拉环抱箍的使用占比极高，相比传统法兰螺栓连接，它的拆装效率能提升60%以上，不需要额外的扭矩扳手校准，普通运维人员徒手即可完成锁紧与松脱操作，适配薄壁不锈钢管路、食品级硅胶密封垫的配套安装。从功能特性来看，拉环的铰接结构采用了双支点对称设计，锁紧时受力均匀分布在整个环体圆周上，不会出现局部压应力过大导致的薄壁管变形问题，环体内侧预留了1.2mm的密封垫压缩余量，当锁紧到位时，密封垫的压缩率刚好控制在25%-30%的最优区间，既可以保证0.1MPa压力下的管路密封无泄漏，又不会因为过度压缩导致密封垫提前老化失效。

　　设计过程中首先确定了适配的管路外径公差范围，环体的开合角度预留了15°的操作空间，即使管路对接存在2mm以内的轴向错位，也可以顺利将拉环扣合到位，不需要反复调整管路位置，这一点在现场安装空间局促、管路无法大范围挪动的场景下实用性极强。环体顶部的锁紧卡扣做了圆弧过渡处理，没有尖锐棱角，一方面避免安装过程中划伤操作人员的防护手套，另一方面减少了洁净车间内的卫生死角，不会积存物料残渣，符合食品医药行业的卫生设计要求。

　　安装边界方面，这款拉环适配的管路壁厚范围在1.2mm到2mm之间，环体闭合后的最大外径比管路外径大38mm，安装时需要在管路径向预留至少25mm的操作空间，用于手指扣动拉环完成锁紧动作，轴向方向不需要额外预留安装余量，两个对接管路的端面只要贴合平整即可完成装配。环体的铰接销轴采用了过盈配合压装，不需要额外的卡簧固定，长期反复开合也不会出现销轴松脱的问题，拉环的受力部位做了局部加厚处理，壁厚比环体主体厚2mm，在反复锁紧的交变应力作用下，不会出现根部断裂的失效问题。

　　实际工况验证中，这类拉环可以承受-20℃到120℃的工作温度范围，配合对应的密封件可以满足大部分常温流体、粉体输送的需求，在负压输送场景下，当管路内部负压达到0.08MPa时，拉环的锁紧力依然可以保证密封可靠，不会出现管路脱开的问题。建模过程中对环体的开合轨迹做了运动仿真验证，确保开合过程中不会和管路本体、相邻的其他管路附件发生干涉，卡扣的锁紧行程做了0.8mm的过盈量设计，即使长期使用出现轻微磨损，依然可以保证锁紧力足够，不会出现松脱泄漏的情况。环体的表面没有多余的凸台结构，所有棱边都做了R0.5以上的圆角处理，一方面降低了加工过程中的应力集中，提升零件的结构强度，另一方面也方便后期做表面抛光处理，满足洁净工况的使用要求。在管路系统的布局设计中，这类拉环通常布置在需要定期拆卸清理的管路节点，比如设备进出口、过滤装置两端、管路变径位置，相比传统的法兰连接，它的整体重量只有同规格法兰的1/5，大幅降低了管路系统的整体负重，减少了管路支架的承重负载。
