90度雅各布弯管管路连接构件

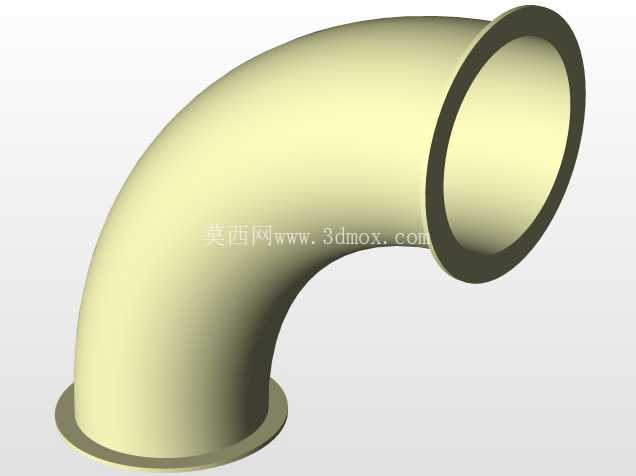

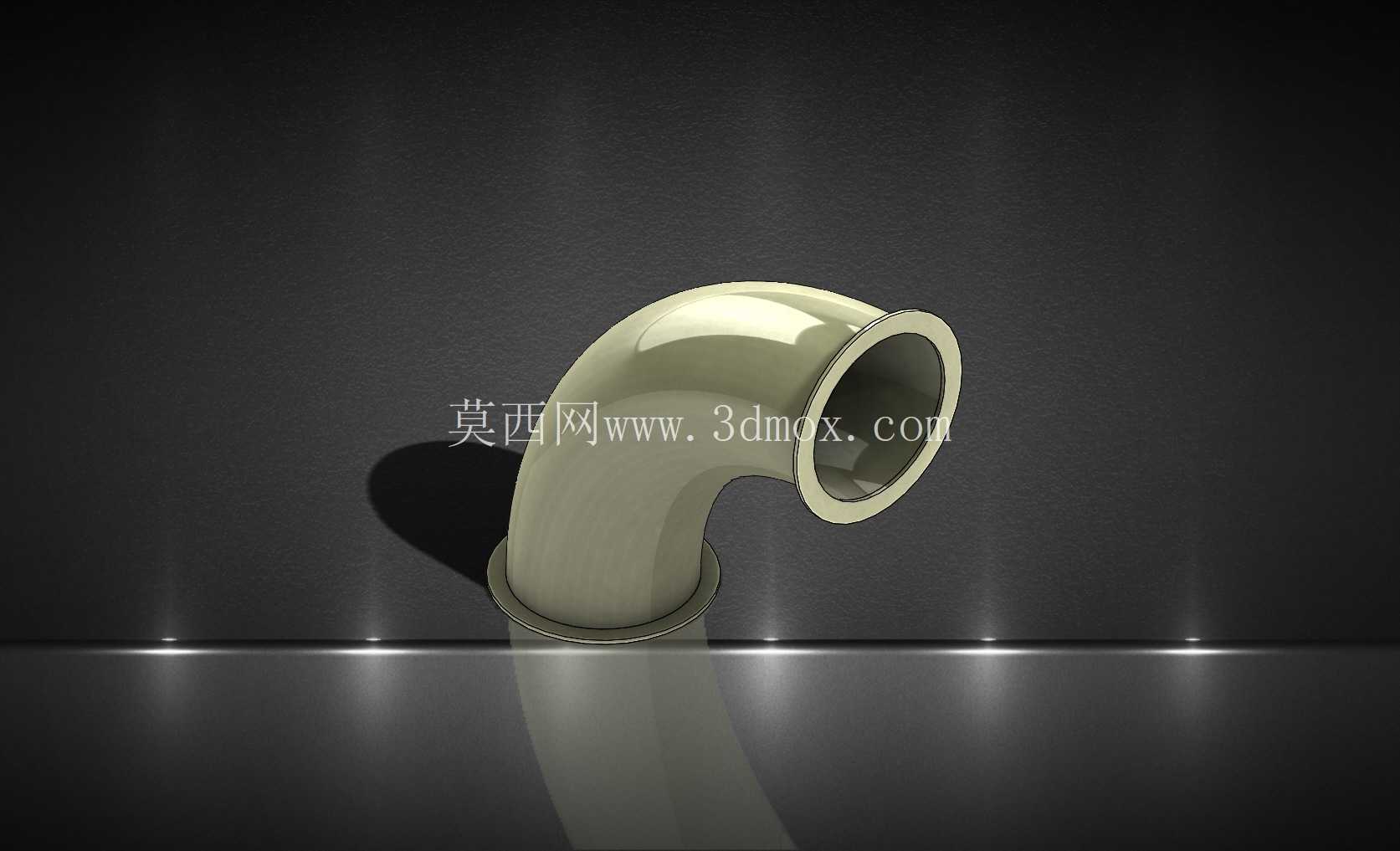

在粉体输送、通风排气、低压流体传输的工业管路布设场景里，90度转向的管路衔接一直是管路设计中需要重点考量的环节，这类雅各布式90度弯管，正是为了适配快装式管路系统的转向需求而设计的构件。不同于普通焊接弯头，这类弯管两端带有的翻边法兰结构，不需要额外焊接配对法兰，直接配合卡箍就能完成管路的快速对接，在食品加工、粉体输送、除尘通风这类需要经常拆装清理管路的场景里，能大幅降低管路拆装的工时成本，也能减少焊接带来的管路内壁不平整、焊渣残留的问题，避免粉体或者流体在管路转向处出现积料、残留的情况。

从实际使用的功能特性来看，这款90度弯管的弯曲半径做了平滑过渡设计，内壁没有突兀的折角，流体或者粉体经过转向位置的时候，不会因为流道突然变向产生过大的阻力，也能减少物料在弯管处的冲刷磨损，延长弯管的使用寿命。两端的法兰翻边尺寸是统一的标准规格，和同系列的直管、三通、变径接头都能直接适配，不需要单独做转接件，在做管路排布设计的时候，可以直接调用标准件完成管路走向的规划，不用单独绘制弯管的连接结构，能有效缩短管路系统的设计周期。

设计这类弯管的时候，首先要确定的是弯曲半径和通径的匹配关系，弯曲半径过小会导致流道阻力陡增，物料输送过程中容易在弯管处堵料，弯曲半径过大则会占用过多的安装空间，不利于紧凑布局的管路系统布设。这款弯管的弯曲弧度做了等曲率设计，整个弯管段的曲率保持一致，流体在弯管内的流向变化是匀速过渡的，不会出现局部流速突变的情况，对于输送颗粒状粉体的管路来说，这种等曲率设计能有效降低颗粒对弯管外壁的冲击磨损，减少弯管被磨穿漏料的概率。两端的法兰端面做了平面度处理，和卡箍配合的时候，配合面贴合紧密，不需要额外加密封垫就能满足低压工况下的密封要求，部分有密封要求的场景也可以在翻边端面加装密封圈，进一步提升密封性能。

从安装边界的角度来看，这款弯管的两个端面中心距是固定的标准尺寸，在做管路三维布局的时候，只需要确定两个垂直方向管路的接口位置，就能直接放置这个弯管完成衔接，不需要额外调整安装位置。弯管的外壁没有突出的结构，安装的时候不会和周边的管路、设备支架产生干涉，卡箍的操作空间也做了预留，安装人员不需要特殊工具，只用普通的卡箍扳手就能完成锁紧固定，后期维护拆卸的时候也不需要挪动周边的其他管路构件，单独就能拆下这个弯管做清理或者更换。

在不同的应用场景里，这类弯管的适配性也很强，通风除尘系统里用它来做管路的直角转向，能减少风阻，提升除尘系统的抽风效率；粉体输送系统里用它衔接垂直和水平方向的输送管路，平滑的内壁不会让粉体在转向处堆积，避免长期积料导致的管路堵塞；食品加工的物料输送管路里，这种快装结构的弯管可以快速拆开清洗，满足食品生产的卫生要求，不会在管路内残留物料滋生细菌。和普通的冲压弯头相比，这种雅各布式弯管的壁厚均匀，整个弯管段的壁厚偏差控制在很小的范围内，不会出现冲压弯头外侧壁厚减薄、容易磨损漏料的问题，在有磨损的工况下使用寿命更长。

做三维建模的时候，这类标准弯管的建模重点在于保证弯曲弧度的顺滑，以及两端法兰尺寸的标准统一，法兰翻边的直径、厚度、端面的平面度都要和标准规格保持一致，这样在装配的时候才能和其他标准件正确配合，不会出现装配干涉或者密封不严的问题。弯管的内壁和外壁要保持同轴，避免出现壁厚不均的情况，否则在实际生产加工的时候，会导致弯管局部强度不足，使用过程中容易出现变形或者损坏。另外，建模的时候要注意弯管两端法兰的端面方向，保证两个端面分别朝向垂直的两个方向，中心距符合标准尺寸，这样在管路装配的时候才能准确对接两个方向的管路，不会出现安装错位的问题。
