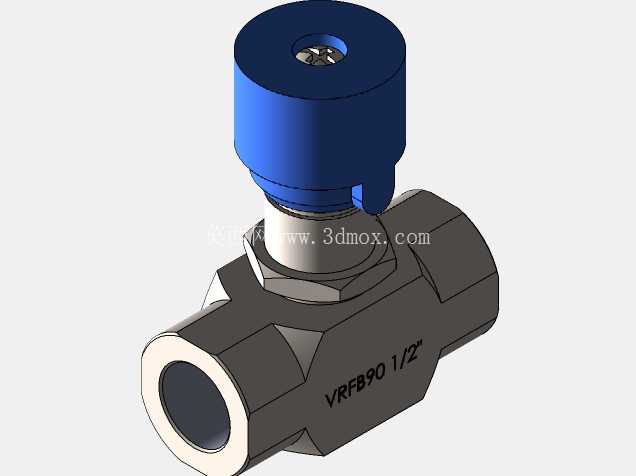

二分之一英寸内螺纹截止式流量调节阀

　　这款手动调节阀的设计初衷，是解决小型流体管路系统中流量精准微调的实际需求，在民用给排水、小型液压试验台、实验室气路、暖通空调支路这类对安装空间有严格限制的场景里，常规大口径调节阀往往因为结构冗余无法适配，而这款阀件采用直通式内螺纹连接结构，整体轴向长度控制在同通径球阀的1.2倍范围内，阀体采用六角形夹持面设计，安装时可以直接用普通活动扳手卡住阀体中部拧动，不需要额外预留管钳的操作空间，非常适合集成在紧凑排布的管路组里。从功能逻辑上看，这款阀采用截止式节流结构，和球阀的通断式调节不同，阀杆下端的节流锥面和阀座的配合行程经过优化，从全关到全开的手轮转动圈数设定为4圈，每一圈转动对应的流量变化呈线性分布，操作人员可以通过手轮的转动角度直观判断当前开度，不会出现球阀小开度时流量突变难以控制的问题，在需要精准控制支路流量的场合，比如试验台的冷却水支路、小型气动系统的供气支路，这种线性调节特性可以大幅降低调试难度。

　　设计过程中，首先确定的是连接尺寸标准，两端的1/2英寸内螺纹严格遵循通用管螺纹规范，和市面上同规格的水管、气管接头可以直接适配，不需要额外加工转接头；阀体的流道采用等径设计，不会因为阀件的接入造成通径缩径，最大程度降低管路的沿程压力损失，避免阀件本身成为管路的节流瓶颈。手轮部分采用防滑的圆柱式结构，表面做了滚花防滑处理，顶部预留了一字槽，当手轮位置空间狭小无法用手转动时，可以用一字螺丝刀插入槽内拧动调节，兼顾了手动操作和工具辅助操作的需求；阀杆和阀体之间采用填料密封结构，密封填料的压盖预留了调节余量，长期使用出现渗漏时，不需要拆开整个阀件，只需要拧紧压盖的压紧螺母就可以补偿填料的磨损量，大幅降低后期维护成本。

　　安装边界方面，这款阀的手轮最大外径比阀体六角对边尺寸大30%，安装时需要在手轮上方预留至少一倍手轮直径的操作空间，方便后期调节开度；阀体两端的螺纹连接段长度经过计算，拧入对应外螺纹接头后，不会出现螺纹顶到流道内部的情况，同时可以保证足够的连接强度，在1.6MPa的常规工作压力下不会出现脱扣渗漏的问题。从结构细节上看，阀体上直接模压了型号和通径标识，安装在密集排布的管路中时，不需要额外挂标识牌，巡检人员可以直接识别阀件规格和通径，避免误操作；阀的全关位置设置了硬限位，操作人员拧动到全关位置时会有明显的触感反馈，不会因为过度拧动损坏阀座密封面。

　　在实际选型应用中，这款阀适配的介质包括常温清水、压缩空气、低压液压油、无腐蚀性的工业气体，不适合用于带有固体颗粒的介质，避免颗粒卡涩节流锥面造成密封失效；如果用于温度超过80摄氏度的介质，只需要更换对应耐温等级的密封填料就可以适配，不需要改动阀体和阀杆的核心结构，零部件的通用化程度较高，后期备件采购成本较低。建模过程中，所有配合面的公差都按照中等精度配合设定，阀杆和填料腔的间隙控制在0.1mm以内，既保证阀杆转动顺畅，又不会因为间隙过大造成填料挤出；阀体的流道内壁做了圆角过渡，减少介质流动时的涡流损失，同时降低流道内壁的气蚀风险，延长阀件的使用寿命。
