俄标外六角直通液压管接头结构

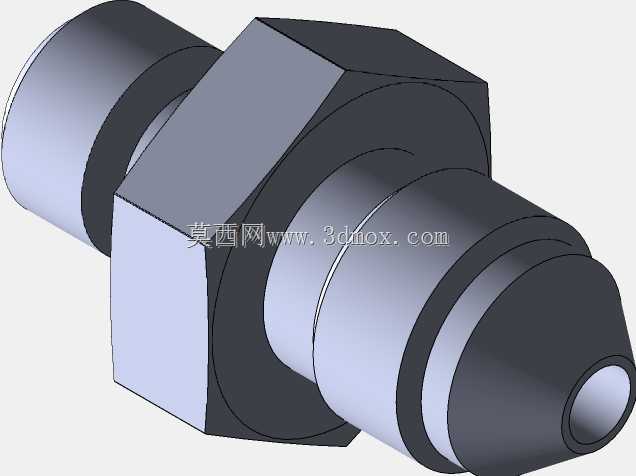

这类带六角驱动段的直通管路接头，主要应用在中低压液压、气动输送回路的硬管对接场景，在机床润滑回路、小型工程机械液压支路、工业气动控制管路里十分常见，核心作用是实现两段同通径管路的刚性连通，同时保证连接部位的密封可靠性与装拆便利性。从结构设计逻辑来看，中间的外六角段是专门预留的扳手夹持位，尺寸适配标准开口扳手的咬合范围，安装时可以直接施加扭矩完成螺纹旋紧，不会损伤两端的连接密封面；六角段两侧的轴肩做了精准的轴向尺寸限位，旋合到位后轴肩会贴合安装基体的端面，既可以控制螺纹旋入深度，避免过紧挤坏密封件或者过松出现泄漏，也能承担一定的轴向定位作用，减少管路运行中因振动产生的螺纹松脱风险。两端的连接部位做了阶梯式的密封结构设计，靠近端部的锥面可以适配硬管的扩口连接，或者搭配组合密封垫圈实现端面密封，不同直径的阶梯段对应不同通径的管路适配需求，内部的流道做了等通径设计，没有突兀的变径台阶，能最大程度降低流体通过时的压力损失，减少管路内部的紊流产生，避免长期运行中在接头位置出现冲蚀磨损。在安装边界上，这类接头的六角对边尺寸、两端螺纹长度、整体轴向总长都严格遵循对应标准的尺寸公差要求，安装时需要预留足够的扳手操作空间，六角段周围至少要留出大于扳手厚度的径向操作间隙，轴向方向要保证管路对接时不会和周边的结构件产生干涉，两端连接的管路需要保证同轴度偏差在允许范围内，避免强行对接产生额外的装配应力，长期运行中导致接头变形或者密封失效。实际选型应用时，需要根据回路的工作压力、输送介质类型匹配对应的接头材质与密封件形式，用于液压油回路时多采用碳钢镀锌材质提升防锈能力，用于腐蚀性介质回路时可更换为不锈钢材质，密封面的粗糙度需要严格控制，才能保证长期运行下的密封稳定性，避免出现渗漏问题。建模过程中需要重点保证六角段的对称度、两端密封锥面的同轴度、各段轴肩的端面垂直度，这些形位公差直接影响后续零件加工的合格率与实际装配后的使用性能，流道内部的相交位置需要做微小的圆角过渡，减少应力集中，提升接头的耐压能力。
