外六角圆柱杆紧固连接件结构设计

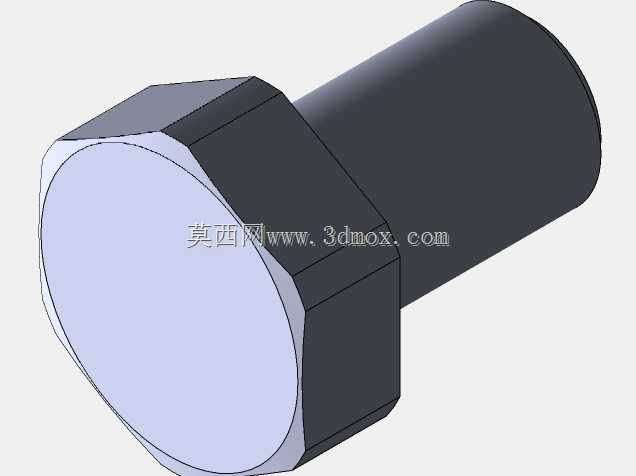

在重型机械装配、工装夹具搭建以及液压阀块集成的现场，这类带六角驱动头的圆柱杆紧固件往往承担着定位与预紧的双重作用，不同于普通全螺纹螺栓，它的光杆段可直接穿过铰制孔，依靠杆身与孔壁的配合承受横向剪切载荷，六角头则为扳手提供稳定的受力面，在空间受限的检修位置也能完成可靠装拆。从结构细节看，头部与杆身的过渡处保留了清晰的圆角，这一设计并非单纯的造型修饰，而是为了降低应力集中系数，避免在交变载荷下从根部萌生疲劳裂纹；六角端面平整，可与被连接件表面形成较大的承压接触区，分散预紧时的局部压应力，防止较软的铝合金或铸铁接触面出现压溃凹陷。杆身部分采用等直径圆柱构型，配合公差需结合实际工况选取：若用于精密定位，常选m6或h6级过渡配合，保证重复拆装后的位置精度；若仅做普通连接，可放宽到h11以降低加工成本。头部的对边尺寸严格遵循标准系列，能够适配常规开口扳手、套筒及扭矩扳手，在自动化装配线上也可被夹爪准确抓取，无需定制专用工具。建模过程中需重点控制几个边界：六角头的厚度要满足扳手啮合深度，过薄容易导致打滑崩边；杆身长度需覆盖被连接件总厚并留出足够的锁紧余量，同时不能过长干涉周边运动部件；头部与杆身的同轴度直接影响装配顺畅度，偏心过大可能造成孔位别劲、预紧力不均。这类零件常见于机床导轨压块、模具模板锁紧、发动机附属支架固定等场景，选型时要核对安装空间的扳手回转半径，确认六角头周围没有管线或凸台阻挡，同时结合载荷性质确定杆径——横向冲击大的场合优先选大直径光杆，仅受轴向拉力时则可在杆端加工螺纹配合螺母使用。三维建模时将六角头、光杆分段绘制，便于后续工程图直接导出各段尺寸与形位公差，也能在装配体中快速做干涉检查，提前发现头部与相邻零件的间隙不足问题。
