克拉赫特VC0.1P6RH齿轮流量计结构设计

该模型对应的齿轮式流量测量元件，主要应用于工业液压系统、润滑系统、流体输送管路的流量精准检测场景，可适配矿物油、液压油、润滑油等多种工业流体介质的计量需求，在工程机械液压回路、机床润滑系统、冶金设备流体管路、风电液压站等场景中承担实时流量监测、流量闭环控制、系统故障预判的核心作用，能够为流体系统的运行状态监控提供精准的流量数据支撑，帮助运维人员实时掌握管路内流体的输送状态，避免因流量异常引发的设备磨损、动作失效、系统过载等问题。

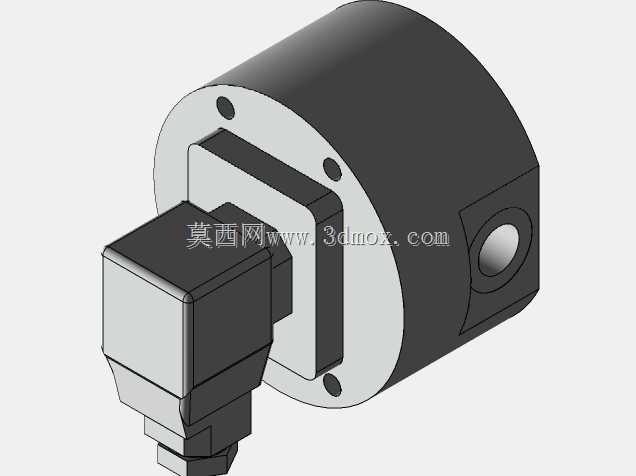

产品采用容积式计量的核心结构设计，主体由计量腔体、一对高精度啮合齿轮、端盖密封结构、信号输出连接端组成，流体进入计量腔体后会推动齿轮副转动，每转过一个齿距就会排出固定容积的流体，通过记录齿轮的转动频次即可换算出管路内的实时流量与累计流量，测量精度不受流体粘度波动的影响，在高粘度介质工况下依然能保持稳定的计量表现。前端的方形连接结构为信号输出接口，可直接对接脉冲信号采集模块，将齿轮转动的机械信号转化为电信号传输至设备控制系统，接口采用标准化的连接尺寸，可适配多数工业现场的接线与安装需求。

设计过程中重点考量了计量精度与密封可靠性的平衡，计量腔体的内壁与齿轮齿顶、端面的配合间隙控制在极小范围内，既保证齿轮转动无卡滞，又能最大限度减少流体内泄漏带来的计量误差；端盖与腔体之间采用端面密封结构，圆周方向均匀布置的安装孔可实现端盖的均匀压紧，避免高压工况下出现渗漏问题；侧面的工艺孔可用于压力监测或排气调试，适配不同安装场景的调试需求。整体外形采用圆柱主体搭配方形信号端的结构，安装边界紧凑，可直接通过法兰或螺纹接口串接在管路当中，无需额外的安装支架，径向与轴向的尺寸都经过优化，能够适配空间受限的设备内部安装场景，安装时只需保证流体流向与设备标注方向一致即可正常工作，无需复杂的调试步骤。
