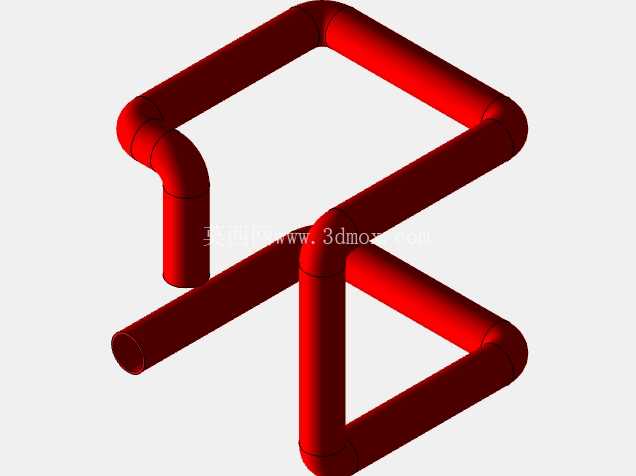

异形弯折连通红色硬质管路结构

　　这款异形弯折管路的设计，最初是针对通讯基站内部走线空间受限、多组线缆需要分层避让同时配套气冷回路的场景做的定制化结构，不同于常规直管或标准90度弯管的组合方案，它采用连续空间弯折的一体化成型思路，省去了多段管接拼接带来的密封隐患与安装冗余。从实际使用场景来看，这类管路既可以作为通讯设备内部冷却气流的导流通道，也能作为弱电线路的防护套管，在狭小的机柜夹层里，它的弯折弧度完全贴合机柜内部加强筋的排布间隙，不会和电源模块、信号板卡的安装位产生干涉。

　　设计过程中首先确定的是管路的通径参数，全程保持通径一致，没有出现截面收窄或突变的位置，避免气流通过时产生紊流噪音，或是穿线时出现线缆卡滞的问题；弯折处的圆角半径统一取管路外径的1.5倍，这个数值是兼顾弯折成型良品率和空间占用率的平衡点——圆角过小会导致弯制时管壁外侧拉伸变薄、内侧起皱，圆角过大则会额外占用机柜内部的宝贵安装空间，无法实现紧凑避让的设计目标。从安装边界来看，整个管路的投影轮廓完全控制在预设的120mm80mm60mm的空间包络内，两端的接口端面预留了标准卡套接头的安装余量，不需要现场二次裁切就能直接对接上下游的管路接口，安装时只需要顺着预设的卡位嵌入机柜的固定卡槽即可，不需要额外设计复杂的固定支架，因为连续弯折的结构本身就形成了三个方向的支撑点，卡入卡槽后不会出现轴向窜动或径向晃动。

　　不同于常规管路设计优先追求最短路径的思路，这个结构特意做了几处迂回弯折，目的是在有限空间内拉长管路的有效长度，如果作为气冷回路使用，更长的管路路径可以让冷却气流在流经高温模块区域时充分完成热交换，避免直吹导致的局部凝露问题；如果作为线缆防护套管，迂回的路径可以形成自然的应力释放弯，当设备运输过程中产生振动时，线缆不会在接口处受到硬拉扯，大幅降低接线端松脱的概率。

　　管壁厚度的选择也经过了实际工况的校核，选取的壁厚可以满足机柜内部-10℃到60℃的工作温度区间要求，不会因为长期受热出现形变，也不会因为低温环境变脆开裂，外表面做的光滑红色涂层一方面是做工艺标识，方便运维人员快速识别气路与线路的防护管路，另一方面光滑的表面不容易积灰，日常运维时只需要简单擦拭就能完成清洁，不会因为积灰影响设备的散热效率。在建模阶段特意做了管壁的等厚处理，所有弯折位置的壁厚偏差控制在0.1mm以内，不管是采用3D打印一体成型还是采用弯管机冷弯加工，都能直接导出加工路径不需要二次修模，两端的接口位置做了0.2mm的倒角处理，不管是插接软管还是压接硬接头都能顺利导入，不会出现管口毛刺刮伤密封件或是线缆外皮的问题。实际测试中，这款管路在安装到位后，和周边的电容、接线端子、散热片都保留了至少3mm的安全间隙，完全满足通讯设备的安规距离要求，不会因为距离带电部件过近产生绝缘隐患，同时管路的固定点位避开了板卡的插拔路径，后期更换板卡时不需要拆卸管路就能完成操作，大幅降低后期运维的工作量。
