多股捻合柔性绳索三维结构设计

　　在起重吊装、设备牵引、管路固定、户外索具装配等诸多工程场景中，捻合式绳索都是承担拉力传递、柔性连接功能的核心基础构件，不同于刚性的金属拉杆或铰接连杆，这类绳索可随安装空间的走向自由弯曲，适配复杂的走线或挂接路径，同时能在承受轴向拉力的过程中通过自身结构的微小形变缓冲瞬时冲击载荷，避免被连接部件因硬接触出现应力集中损伤。

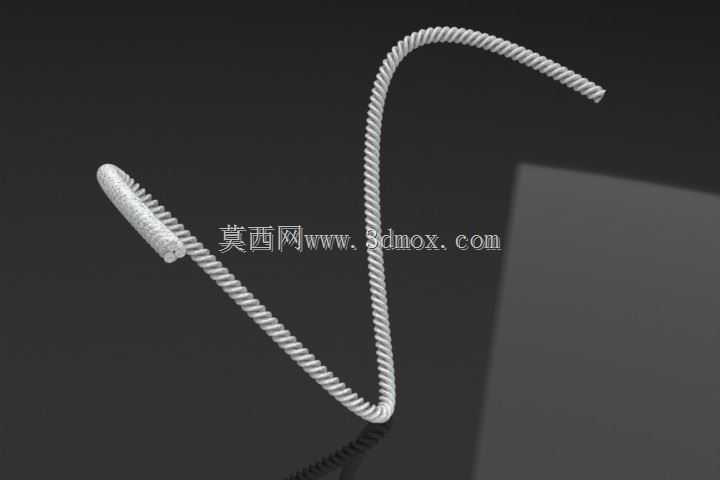

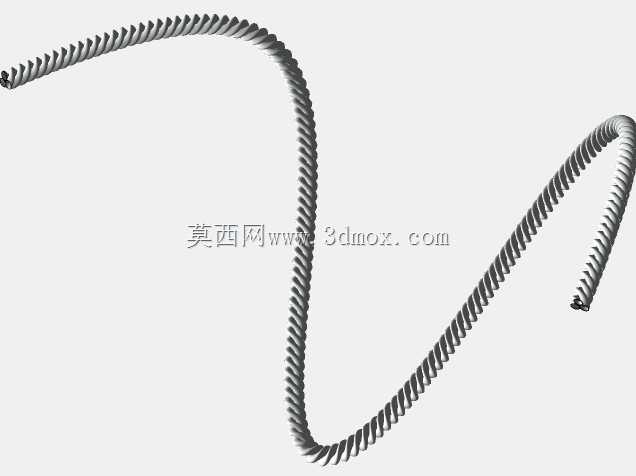

　　本次设计的多股捻合绳索，采用多股单丝螺旋捻绕的经典结构形式，建模过程中先完成单根绳丝的螺旋路径扫掠，再按照同向捻合的排布逻辑完成多股绳体的阵列组合，每一圈捻距都保持均匀一致，既还原了实际绳索生产过程中的捻制工艺特征，也保证了模型在后续工程仿真中受力特性的还原度。绳体整体截面为规整圆形，不存在局部鼓包或捻距突变的结构缺陷，表面的螺旋纹路完全贴合实际绳缆的外观特征，可直接用于装配场景的可视化展示，也能导入有限元分析模块完成不同拉力载荷下的形变、应力分布测算。

　　从安装适配角度来看，该绳索模型的两端预留了足够的连接装配边界，可根据实际使用需求搭配绳夹、卸扣、吊环等配套连接件完成端部固定，绳体的弯曲半径可根据安装空间自由调整，不会出现结构干涉问题。在起重作业场景中，这类绳索可搭配吊钩完成重物的捆绑起吊，均匀的捻合结构能保证各股绳丝受力均衡，避免单丝过载断裂的风险；在设备管路装配场景中，这类绳索可作为柔性固定件完成管线的捆扎定位，自身的柔性特征可适配设备运行过程中的小幅振动位移，不会因刚性约束导致管线磨损破裂；在户外设施搭建场景中，这类绳索可作为拉索完成帐篷、临时支架的牵拉固定，可承受一定范围内的风载牵拉，结构稳定性可靠。

　　设计过程中特意规避了绳体结构的锐角、毛刺等工艺缺陷，所有绳丝的过渡位置都做了顺滑处理，还原了实际绳缆生产过程中的表面处理工艺特征，模型的结构比例完全参照工业级绳缆的实际参数设置，捻角、捻距的参数都符合通用绳缆的设计规范，既可以作为单独的构件模型存入标准件库，供不同项目的装配设计直接调用，也可以基于该基础模型调整绳丝数量、捻距参数，衍生出不同直径、不同载荷等级的系列化绳索模型，覆盖从轻载捆扎到重载牵引的不同使用需求。

　　不同于市面上简化的圆柱状绳索模型，该模型完整还原了多股捻合的微观结构特征，在做产品渲染、装配动画演示时能呈现出更真实的材质质感与结构细节，在做运动仿真时也能更准确地模拟绳索弯曲、拉伸过程中的形变特性，不会出现简化模型常见的弯折穿模、受力失真问题。对于结构设计从业者来说，这类带完整捻合结构的绳索模型，能大幅减少索具类装配场景的建模工作量，不需要从零开始绘制螺旋扫掠路径、调整多股阵列的排布逻辑，直接根据项目需求调整长度、直径参数即可投入使用，有效提升三维设计的工作效率。在实际工程选型过程中，也可以借助该模型完成装配干涉检查，提前确认绳索的走线路径、弯曲半径是否符合安装要求，避免现场安装时出现绳索长度不足、弯曲半径过小导致绳体损伤的问题。
