带凹坑纹理的高尔夫练习用球体结构设计

项目分类:通用机械零部件 发布时间:2026-02-06 ID:1134666
  • 带凹坑纹理的高尔夫练习用球体结构设计
  • 带凹坑纹理的高尔夫练习用球体结构设计

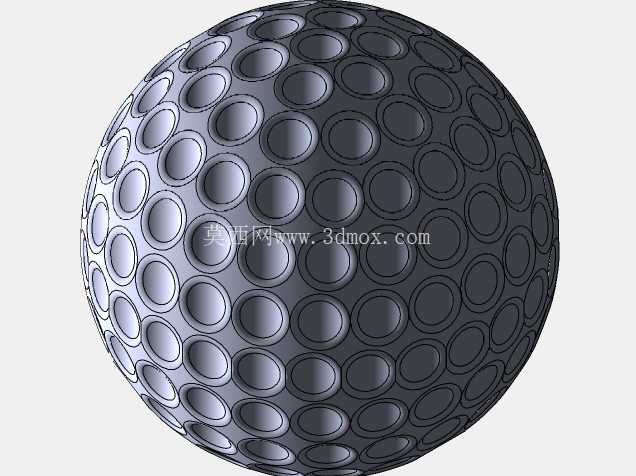

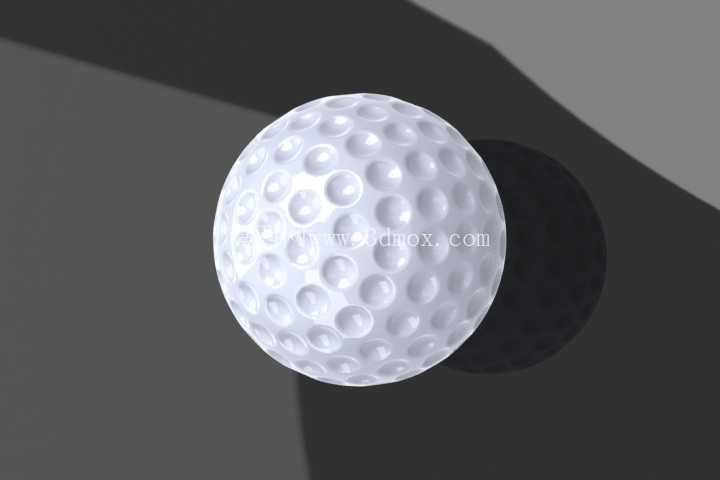

这款球面结构的设计,核心围绕高尔夫运动的实际使用需求展开,首先要考虑的是球体在飞行过程中的空气动力学表现,传统光滑球面在高速飞行时会在尾部形成大范围紊流区,压差阻力占比极高,飞行距离会受到明显限制,因此表面凹坑的排布逻辑是整个设计的核心要点。设计过程中没有采用规则的正多边形网格排布,而是参考了实际商用高尔夫球的非对称凹坑布局,避免球体在旋转过程中出现受力不均的飘移问题,每个凹坑的深度控制在球面直径的千分之七左右,凹坑边缘做了极小的圆角过渡,既不会因为棱角过于尖锐导致注塑成型时出现应力集中,也能保证气流经过球面时能在凹坑内形成微小的涡流,把层流边界层转化为湍流边界层,延缓气流分离,降低尾部低压区的范围,最终实现减阻效果。

从结构尺寸来看,球体整体为标准正球形,直径控制在42.67毫米的通用赛事标准范围内,整体重量设计区间为45.3克到45.9克之间,重心严格落在球心位置,建模过程中通过质量属性校验反复调整凹坑的深度与分布密度,避免因为单侧凹坑深度偏差导致重心偏移,影响击球后的飞行轨迹。球面所有凹坑的曲率保持一致,单坑直径在3毫米到5毫米之间做梯度变化,靠近球体两极位置的凹坑尺寸略小,赤道带附近的凹坑尺寸稍大,这样的排布能适配不同击球角度下的气流接触状态,不管是杆头击中球面哪个位置,都能获得相对稳定的气动表现。

从应用场景来看,这类球体除了用于常规高尔夫运动的训练、赛事使用外,其表面凹坑的减阻结构逻辑也可以迁移到其他需要降低风阻的球形零部件设计中,比如部分户外风速检测设备的标准校验球、流体力学实验用的标准阻力测试球,甚至部分小型无人机的起落架缓冲球头,都可以参考这种凹坑结构来优化空气阻力表现。建模过程中首先构建基础球体,通过曲面投影的方式排布凹坑的位置参考点,再用旋转切除的方式生成单个凹坑特征,最后通过圆周阵列、球面填充阵列的方式完成所有凹坑的布局,过程中需要反复检查阵列后的特征是否出现重叠、破面,保证整个球面的曲面连续性达到G1级别,不管是用于3D打印手板验证,还是用于注塑模具的型腔加工,都能直接提取曲面数据使用,不需要额外做曲面修补。

考虑到实际生产的工艺性,设计时特意规避了倒扣结构,整个球体如果采用两半模注塑生产,分型面设置在赤道位置时,所有凹坑特征都能顺利脱模,不需要额外做抽芯结构,能有效降低模具加工成本。球面的表面粗糙度要求控制在Ra0.8以下,凹坑内部的粗糙度可以适当放宽到Ra1.6,既不会因为表面过于光滑影响飞行时的气流附着,也不会因为粗糙度过高增加不必要的摩擦阻力。另外在结构强度方面,整个球体为实心结构设计时,内部不需要额外添加配重块,通过材料本身的密度控制就能达到重量要求,如果是用于练习场的双层结构球,也可以在这个外球面模型的基础上向内偏移1.5毫米生成外壳,内部填充软质弹性材料,外壳厚度均匀性可以通过偏移命令直接保证,不会出现壁厚不均导致的注塑缩痕问题。

实际建模过程中还特意校验了球体的圆度公差,整个球面的径向跳动控制在0.05毫米以内,保证球体在果岭上滚动时不会因为圆度问题出现 unexpected 的变线,符合专业运动器材的使用要求。凹坑之间的凸起棱边宽度控制在0.2毫米左右,既不会因为棱边过宽导致球面光滑区域占比过高影响减阻效果,也不会因为棱边过窄导致模具加工时刀具容易崩损,提升模具的使用寿命。
