多耳式三通连接法兰阀体结构

项目分类:阀门 发布时间:2026-01-12 ID:1117875
  • 多耳式三通连接法兰阀体结构

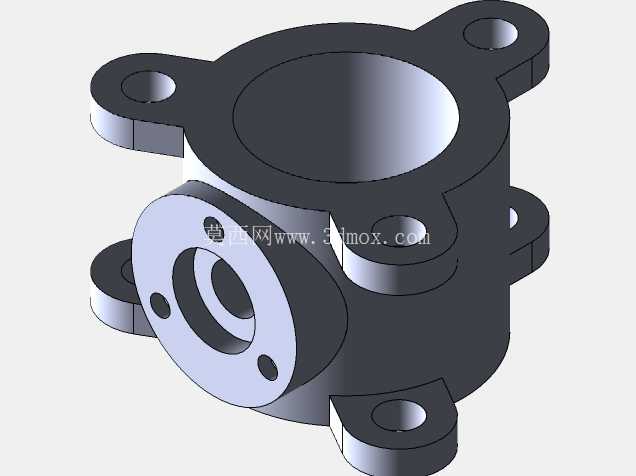

  在流体输送管网的分支节点处,这类带三耳安装位的三通阀体是实现管路分流、介质换向的核心承压部件,常见于低压给排水、小型气动控制回路、化工助剂输送支线等场景,相比普通焊接三通,它自带法兰密封面与安装固定耳,无需额外焊接转接法兰就能直接对接管路,大幅降低现场安装的焊接工作量,也减少了焊缝泄漏的风险点。从结构功能上看,主体为中空回转腔体,主通道沿轴向贯通,侧方垂直开设径向接口,三个接口端面均设计有密封贴合平面,可搭配密封垫片实现端面静密封,避免介质输送过程中出现外漏。

  每个接口外侧延伸出带安装通孔的凸耳,三个耳座沿周向均匀分布,安装时可通过螺栓直接将阀体固定在支架或相邻管路法兰上,无需额外设计管夹支撑,安装定位更便捷,也能抵消管路运行中产生的径向振动载荷,避免接口处因长期振动出现密封失效。设计过程中首先要确定主通道与侧通道的通径匹配关系,根据目标管路的流量要求,主通道通径与径向接口通径保持一致,保证介质分流时的流道平顺,减少直角转向带来的局部压损,腔体内部转角处做圆弧过渡处理,避免介质中的杂质在转角处沉积堵塞,也降低高速介质对腔体内壁的冲蚀速率。

  安装耳的位置设计需要兼顾螺栓安装的操作空间,每个耳座的通孔中心到腔体中心的距离保持一致,保证安装时螺栓受力均匀,耳座与腔体主体的衔接处做圆角过渡,避免应力集中,在承压工况下不会出现耳座根部断裂的问题。外形尺寸方面,主体腔体的外径根据公称压力对应的壁厚要求设计,保证在额定工作压力下腔体的环向应力处于材料许用应力范围内,三个安装耳的外轮廓不超出主体最大外径的1.5倍,避免安装时与周边管路、支架产生干涉,安装通孔的尺寸匹配常用的管路连接螺栓规格,无需特制紧固件就能完成装配。接口端面的平面度需要控制在密封要求的公差范围内,保证垫片受压均匀,密封面的粗糙度满足静密封要求,不需要额外机加工就能直接使用。

  这类结构在建模时需要先搭建主体回转特征,再通过特征阵列生成周向分布的安装耳,径向接口的位置需要保证与主通道的同轴度公差,避免对接管路时出现错位,腔体内部的流道要做布尔运算保证贯通,没有多余的残留特征影响介质流动。实际应用中,这类阀体可根据输送介质的不同选择铸铁、铸钢或工程塑料材质,常温清水工况下采用铸铁材质即可满足强度与成本要求,腐蚀性介质场景可更换为不锈钢或塑料材质,安装耳的厚度可根据公称压力等级做调整,高压工况下适当增加耳座厚度与腔体壁厚,保证结构强度冗余。现场安装时需要注意每个螺栓的拧紧力矩保持一致,避免单侧受力过大导致阀体变形,密封垫片要居中放置在接口端面,避免垫片偏移影响密封效果,长期运行过程中可定期检查耳座固定螺栓的预紧力,避免因振动导致螺栓松动引发泄漏。
