管道支撑用对开式抱箍固定支座结构

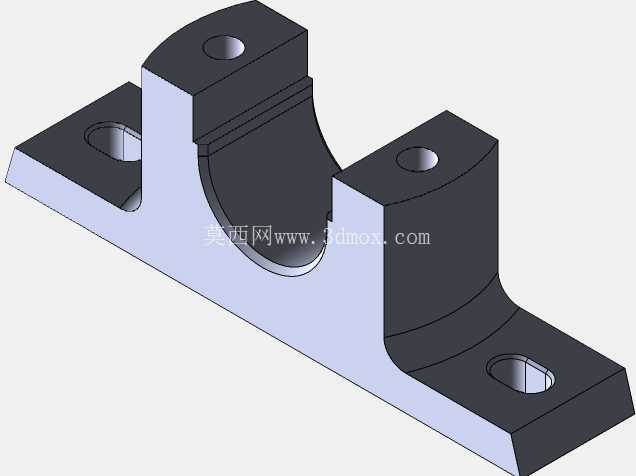

　　这类对开式抱箍固定支座，在流体输送管路布设、小型动力单元管线排布、车间工艺管道架设场景中应用十分普遍，核心作用是承托并锁紧穿过支座内弧面的圆形管件，避免管路在介质流动振动、设备运行连带抖动、外部环境扰动下出现移位、径向窜动或轴向滑移，保障管路连接节点的密封可靠性与长期运行稳定性。从结构设计逻辑来看，支座采用一体化底板加双侧立臂的构型，底部安装板向两侧延伸出带安装孔的翼缘，其中一侧翼缘为圆孔设计，适配定位精度要求高的螺栓锁紧场景，另一侧为长圆孔设计，可抵消安装基面的加工误差、管路装配时的位置公差，安装过程中可沿长圆孔长度方向微调支座固定位置，降低现场装配的对位难度。

　　双侧立臂向上延伸后，顶部共同围合出半圆形的内凹弧面，弧面加工精度直接决定与管件外壁的贴合度，设计时弧面半径与待固定管件的外半径保持一致公差带，装配后弧面与管件外壁形成面接触，相比点接触或线接触的固定结构，能大幅降低管件局部的压应力集中，避免薄壁管件被锁紧力挤压变形。立臂顶部各设置一个同轴的螺纹安装孔，使用时配合上半片同规格的抱箍压盖，穿入锁紧螺栓后即可将管件牢牢夹持在上下弧面之间，锁紧力可通过螺栓扭矩灵活调整，既可以满足刚性固定的锁紧需求，也可适配需要允许管路微量热胀冷缩位移的滑动支撑场景。

　　从安装边界来看，底板的总宽度、翼缘长度决定了支座在安装基面上的占用空间，设计时需提前核算安装基面的预留尺寸，确保两个安装孔的中心距与基面上预先加工的螺栓孔位匹配，避免出现孔位错位无法安装的问题；立臂的高度决定了支座可容纳的管件最大外径，内弧面的最低点与底板安装面的垂直距离，决定了管路架设后管中心的安装高度，在多管路并行排布的场景中，可通过选用不同立臂高度的支座，实现不同管路的分层布设，减少管路之间的干涉。实际选型应用时，需根据待固定管件的外径、管路运行时的振动幅值、管路自身重量加管内介质的总重量核算支座的承载能力，若用于有腐蚀介质的车间环境，还需对应调整支座的表面处理工艺，提升构件的抗锈蚀能力。

　　建模过程中需重点关注几个关键尺寸的公差配合：一是内弧面的圆柱度公差，若弧面圆度超差，会导致与管件贴合不严，锁紧后局部应力过大；二是两侧立臂顶部安装孔的同轴度公差，若孔位同轴度偏差过大，穿入螺栓后会出现别劲现象，导致锁紧力无法均匀传递到抱箍压盖上；三是底板安装面的平面度公差，若安装面翘曲，支座锁紧到基面上后会出现立臂倾斜，导致内弧面与管件轴线不平行，长期运行会加剧管件的磨损。这类支座的结构构型没有冗余的设计，所有结构特征都服务于安装固定与夹持锁紧的核心功能，底板与立臂之间采用大圆角过渡，避免应力集中导致的构件断裂，在长期承受振动载荷的工况下，圆角过渡结构能大幅提升支座的疲劳寿命，减少运行过程中的构件失效风险。
