开槽圆柱头螺钉参数化结构设计

　　在各类机械装配场景中，紧固件是连接不同结构单元、保障设备整体刚性与运行稳定性的核心基础零件，开槽圆柱头螺钉作为最常见的紧固件品类之一，广泛应用于电子设备壳体装配、小型仪器内部结构固定、低压电气元件安装、轻工机械零部件定位等场景，这类螺钉的头部开槽结构适配通用一字螺丝刀，无需专用批头即可完成拆装，在维修便利性要求高、装配空间受限的场景下具备不可替代的应用优势。

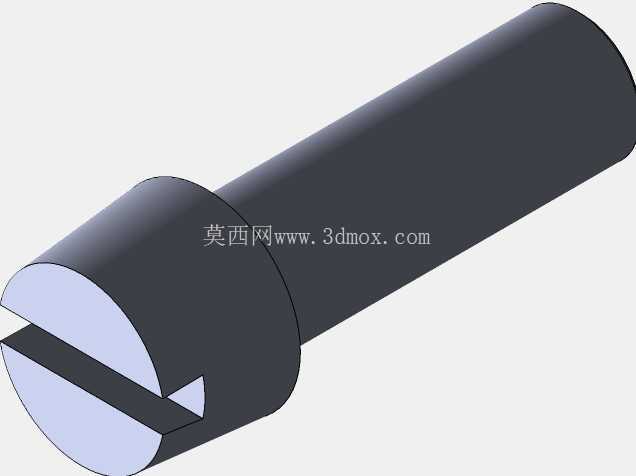

　　从结构功能层面来看，这款开槽圆柱头螺钉的设计核心围绕装配适配性与连接可靠性展开，头部采用圆柱型结构，相比沉头螺钉不需要在被连接件表面加工沉孔，可直接在平整安装面完成锁紧，适合安装面厚度不足、无法加工沉孔的薄板类零件连接场景；头部顶端的一字开槽深度经过合理匹配，既保证螺丝刀插入后有足够的扭矩传递接触面，避免拧紧过程中出现批头滑脱、开槽崩损的问题，又不会因开槽过深削弱头部结构强度，导致锁紧时头部出现开裂变形。螺杆部分采用等直径圆柱结构，外螺纹的牙型角、螺距匹配普通公制螺纹标准，可与对应规格的内螺纹孔或者螺母形成稳定配合，螺杆末端的倒角结构可引导螺钉顺利旋入螺纹孔，避免装配时螺纹错牙损伤牙型，同时也能去除末端加工毛刺，防止装配过程中毛刺脱落掉入设备内部造成卡滞、短路等隐患。

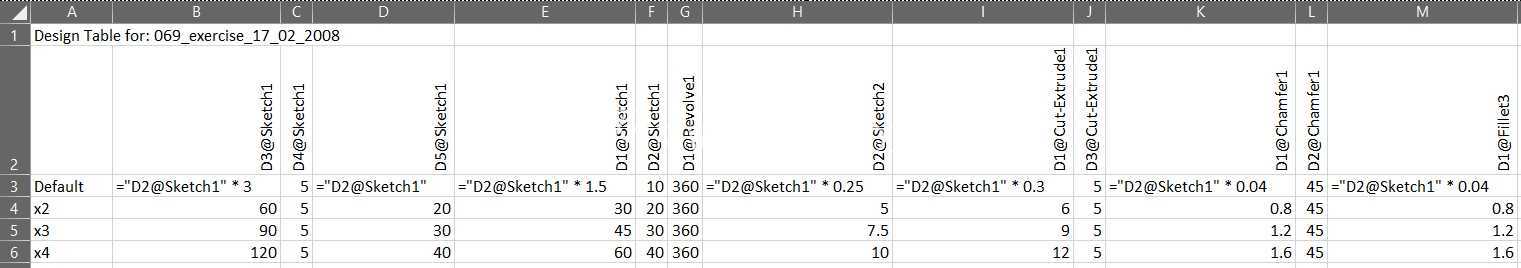

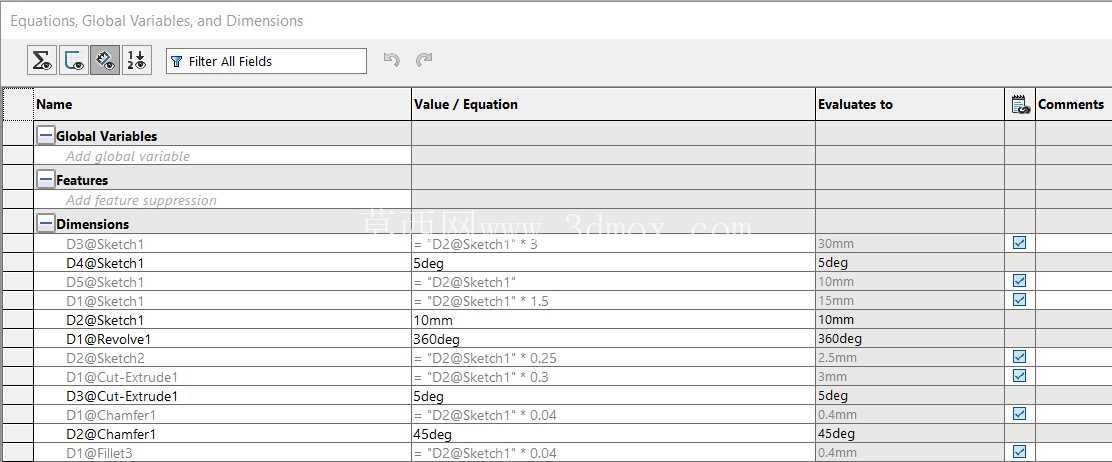

　　在设计思路上，这款模型采用参数化关联建模逻辑，将螺钉的核心尺寸全部设置为可驱动参数，包括头部直径、头部厚度、螺杆直径、螺杆长度、开槽宽度、开槽深度、末端倒角角度等，修改对应参数即可快速生成不同规格的同系列螺钉模型，无需重复绘制草图与特征，大幅提升标准件库的搭建效率。同时模型配置了多组设计表参数，可直接调用不同长度、不同直径的标准规格，适配不同的连接厚度需求，比如在连接总厚度为5mm的薄板组件时，可选择螺杆长度10mm的规格，保证螺纹旋合长度满足3倍螺距以上的锁紧要求，避免螺纹啮合不足导致连接松脱；在连接厚度更大的结构件时，可直接切换对应长度的配置，保证螺杆伸出螺母或者螺纹孔的长度在2-3个螺距，既满足防松要求，又不会因螺杆过长占用额外装配空间、干涉周边其他零部件。

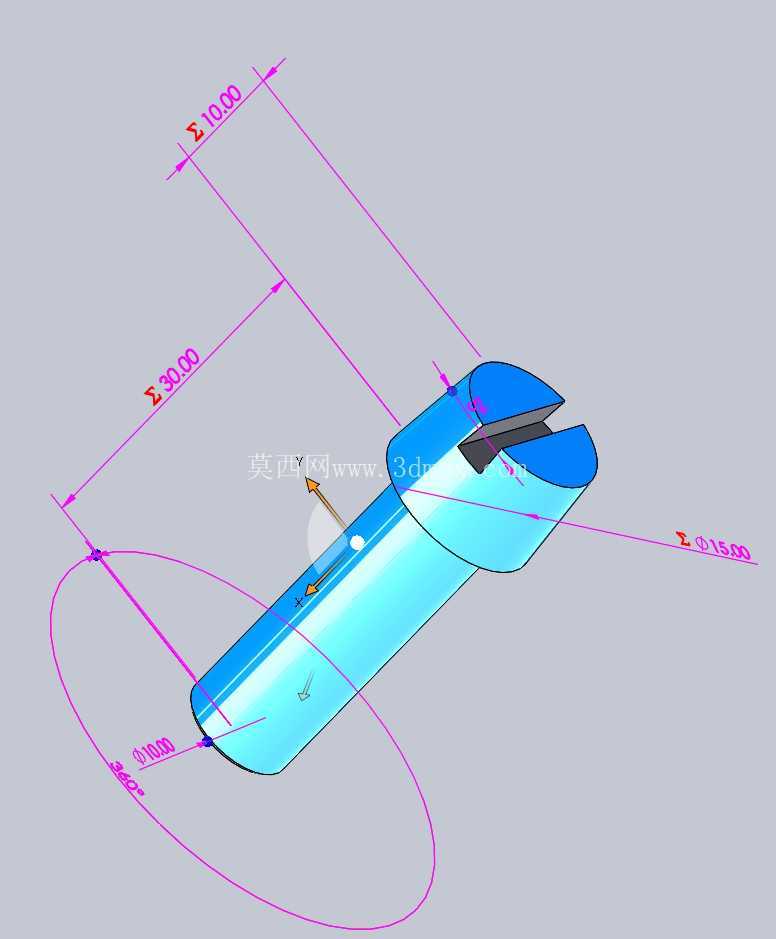

　　从尺寸边界来看，这款螺钉的头部直径为10mm，头部厚度为3mm，螺杆公称直径为3mm，基础配置的螺杆总长度为10mm，所有尺寸的公差设置均符合普通紧固件的精度要求，头部外圆与螺杆的同轴度控制在0.1mm以内，保证装配后头部不会出现偏斜，锁紧时头部端面与安装面完全贴合，受力均匀不会出现局部应力集中。开槽的对称度控制在0.05mm以内，保证螺丝刀插入后受力均匀，拧紧时不会出现偏载导致开槽侧壁变形。在实际装配选型时，需要注意安装面的开孔直径要比螺杆直径大0.2-0.5mm，保证螺杆可顺利穿过安装孔，同时头部直径要大于安装孔直径至少2mm，保证锁紧时头部有足够的压紧面，不会出现头部穿入安装孔的失效问题。

　　在实际工程应用中，这类开槽圆柱头螺钉的拧紧扭矩需要匹配螺杆的材质强度等级，比如采用普通碳钢材质、性能等级为4.8级的M3规格螺钉，推荐拧紧扭矩在0.6-0.8N·m之间，扭矩过大会导致螺杆断裂或者螺纹滑牙，扭矩过小则会导致连接预紧力不足，设备运行过程中受振动影响容易出现螺钉松脱、连接失效的问题。如果应用在有防松要求的振动场景下，还可以配合弹簧垫圈、平垫圈使用，平垫圈可以增大头部的压紧接触面积，降低安装面的局部压强，避免锁紧时头部压伤较软的被连接件表面，比如铝合金壳体、塑料壳体等场景；弹簧垫圈则可以通过自身的弹性形变提供持续的预紧力，抵消振动带来的螺纹间隙，防止螺钉回转松脱。建模过程中也充分考虑了这类配套使用场景，预留了垫圈的装配参考基准，在装配体中直接配合对应规格的垫圈模型即可完成完整的连接副装配，不需要额外调整配合关系。
