立式穿楼层长轴式热交换装置结构设计

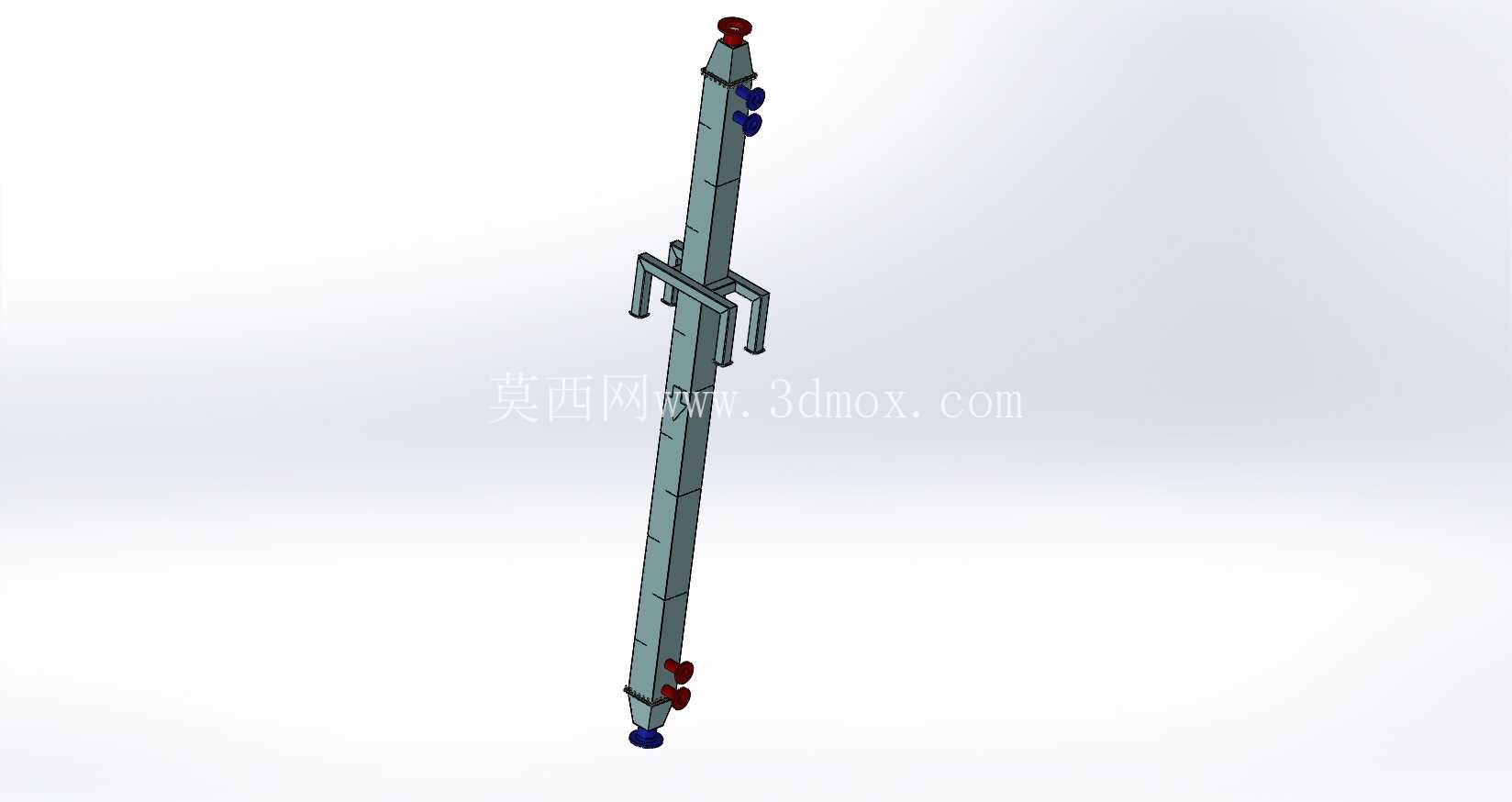

在多层工业厂房的流体换热工况中，常遇到需要跨楼层布设换热单元的需求，这类场景下常规卧式或短立式换热设备无法适配垂直跨层的空间布局，往往需要额外增设多段管路转接、楼层支撑结构，不仅增加管路沿程阻力损失，还会提升现场安装的施工难度，后期运维排查故障点也需要在多个楼层来回折返，运维效率偏低。这款立式长尺寸热交换装置，正是针对这类垂直跨楼层的换热场景做的定向结构设计，整体采用垂直布设的长筒形主体结构，总长度适配7米层高的跨层安装需求，安装时可直接穿过楼板预留孔洞，无需在楼层间拆分换热主体，减少了法兰连接的密封点位，从结构上降低了介质泄漏的风险。

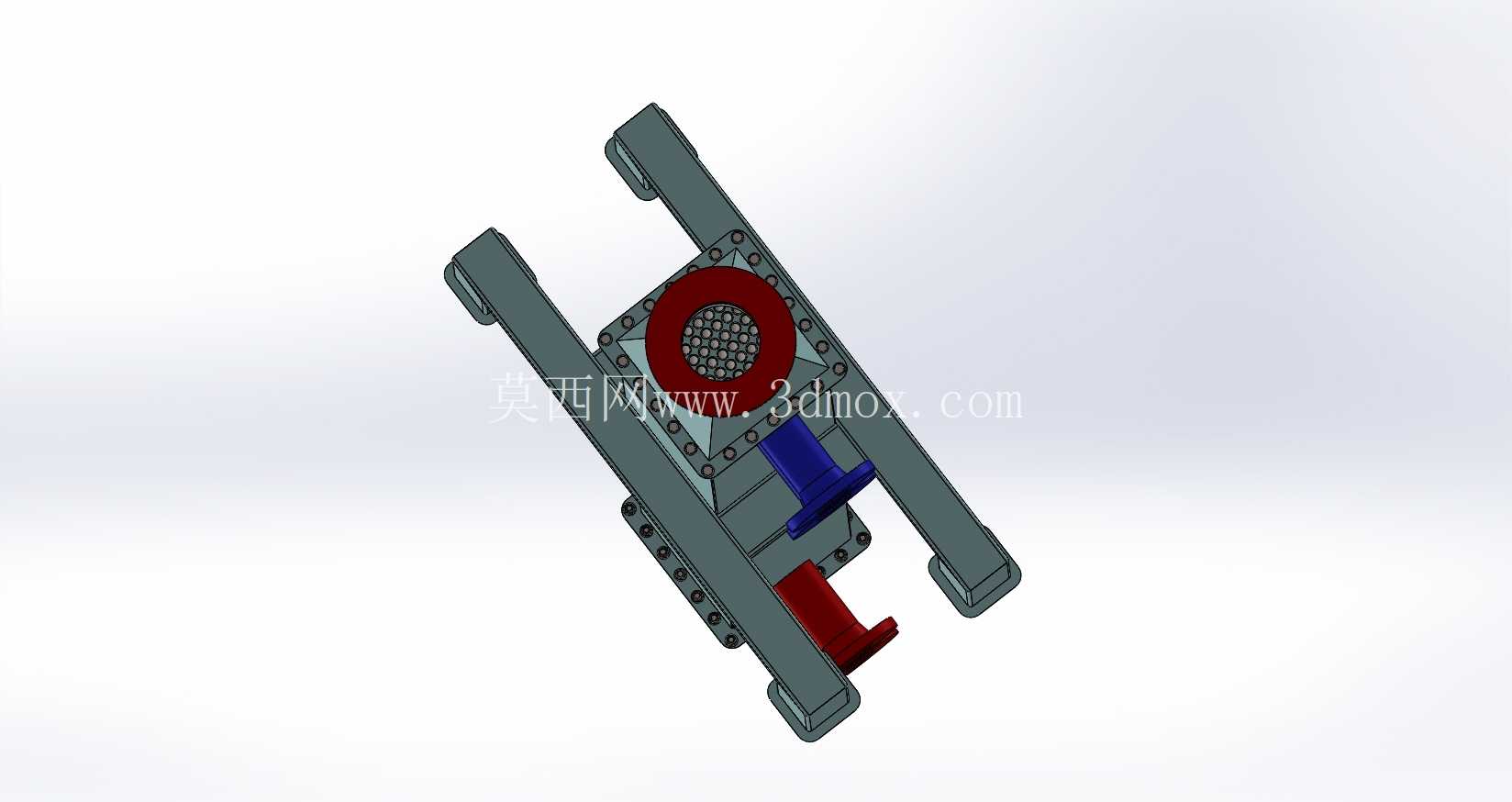

从功能实现来看，该设备主体为长直的承压壳体，内部集成换热流道，可实现两种不同温度介质之间的热量传递，适配化工、食品加工、区域供暖等场景下的垂直布设换热需求，比如多层厂房内的工艺流体降温、冷凝介质回流换热等工况，设备上下端分别设置介质进出接口，可直接对接上下楼层的工艺管路，省去了横向转接管路的布设空间。设备中部设置的支撑结构，可直接架设在楼板预留孔的承重台面上，承担设备整体的垂直载荷，无需额外在墙面或立柱上加装支撑托架，安装时仅需要调整支撑脚的水平度，即可保证设备整体的垂直精度，避免长筒体因倾斜产生的局部应力集中问题。

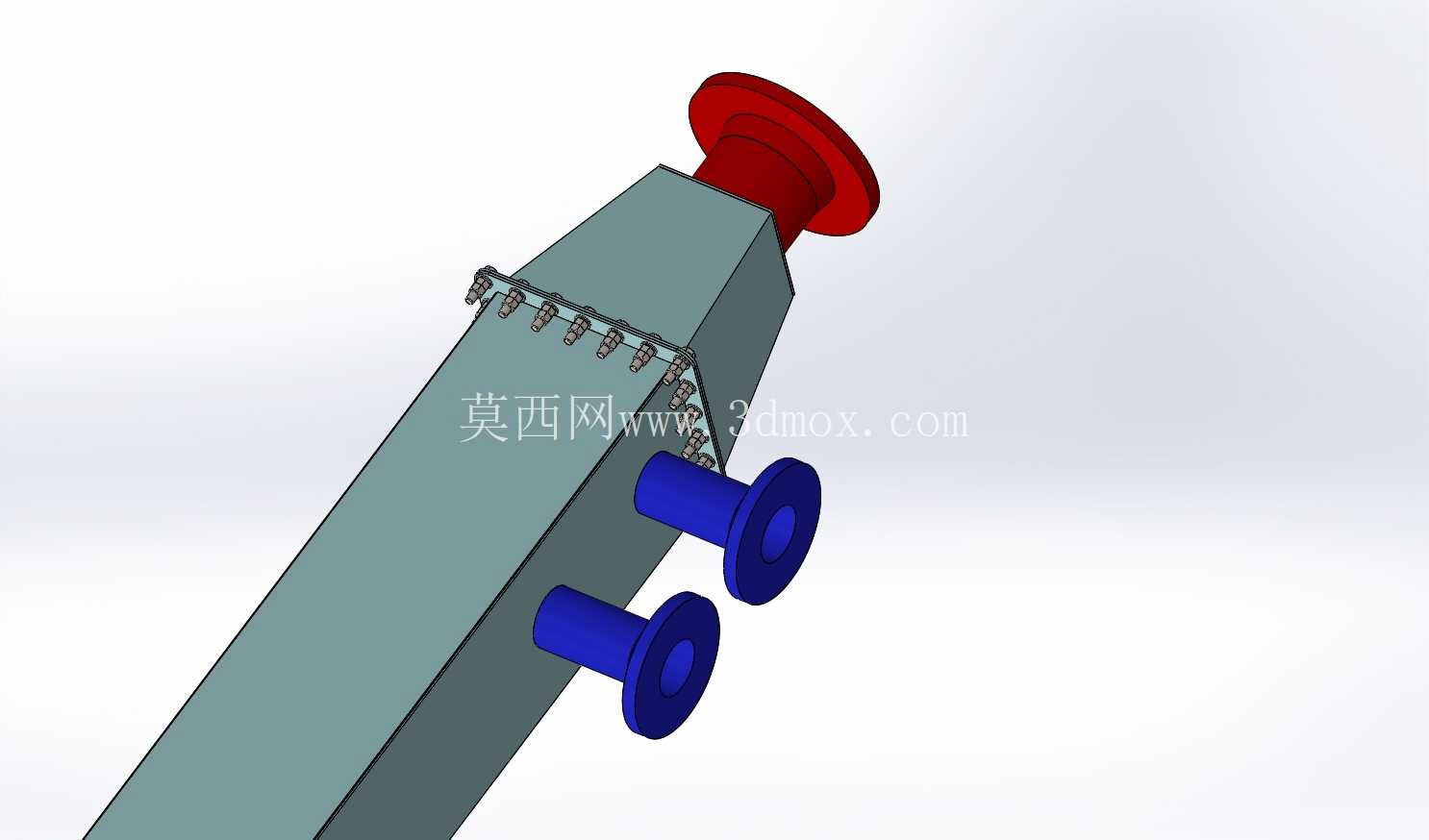

设备上下端的接口位置分别设置了控制阀组安装位，可直接配套安装截止阀、压力表等附件，无需在现场额外焊接接口支架，出厂前即可完成接口位置的精度校准，减少现场安装的配焊工作量。筒体侧面设置的多组侧向接口，可根据实际工艺需求接出旁通管路，适配不同工况下的介质分流、温度测点布设需求，接口的位置沿筒体轴向均匀排布，可适配不同楼层高度的旁接需求，无需在现场重新开孔。顶部的排气接口可在设备投用前快速排尽筒体内的空气，避免气塞影响换热效率，底部的排污接口可在设备停机维护时快速排空筒体内的残留介质，减少残留介质对筒体内壁的腐蚀。

设计过程中针对长筒体的刚性问题做了专项优化，筒体沿轴向每隔一段距离设置加强筋结构，避免长筒体在运输、吊装过程中产生弯曲变形，保证筒体的直线度公差满足安装要求，吊装点位设置在中部支撑结构附近，吊装时可保证设备整体垂直起吊，避免单点吊装产生的筒体弯折。筒体的壁厚经过承压计算校核，可满足常规工业换热场景下的工作压力要求，内壁做光滑处理，减少介质流动的阻力损失，同时降低介质中杂质挂壁的概率，延长设备的清洗维护周期。

安装边界方面，设备穿过楼板时需要预留的孔洞尺寸仅需要略大于筒体外径即可，中部支撑结构的外伸尺寸控制在合理范围内，不会占用过多楼板面的操作空间，设备周边预留300mm左右的操作空间即可满足日常阀门操作、温度检测的需求。上下端的接口采用标准法兰连接尺寸，可直接对接同规格的工业管路，无需单独定制转接管件，降低现场安装的配件成本。设备整体垂直布设的方式，相比同换热功率的卧式设备，占用的平面空间更小，对于多层厂房内平面空间紧张的场景，能够大幅提升空间利用率，同时垂直布设的结构也有利于介质在重力作用下的自然流动，降低输送泵的扬程损耗。

在实际工况适配中，该结构可根据不同的换热介质调整内部换热元件的形式，比如针对易结垢的介质可更换为可拆卸的换热管束，方便后期抽出清洗；针对腐蚀性介质可对筒体内壁做衬里处理，提升设备的耐腐蚀性能。设备外部的支架结构除了承担安装支撑的作用外，还可作为现场操作的爬梯附着点，方便运维人员攀爬至不同高度的接口位置进行操作，无需额外搭设独立的操作平台，进一步降低现场的配套施工成本。
