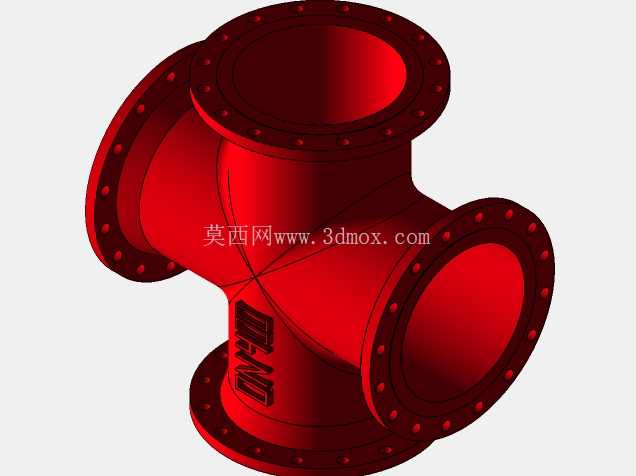

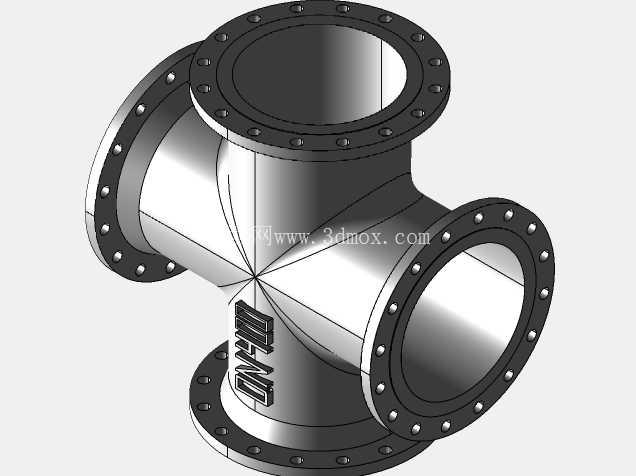

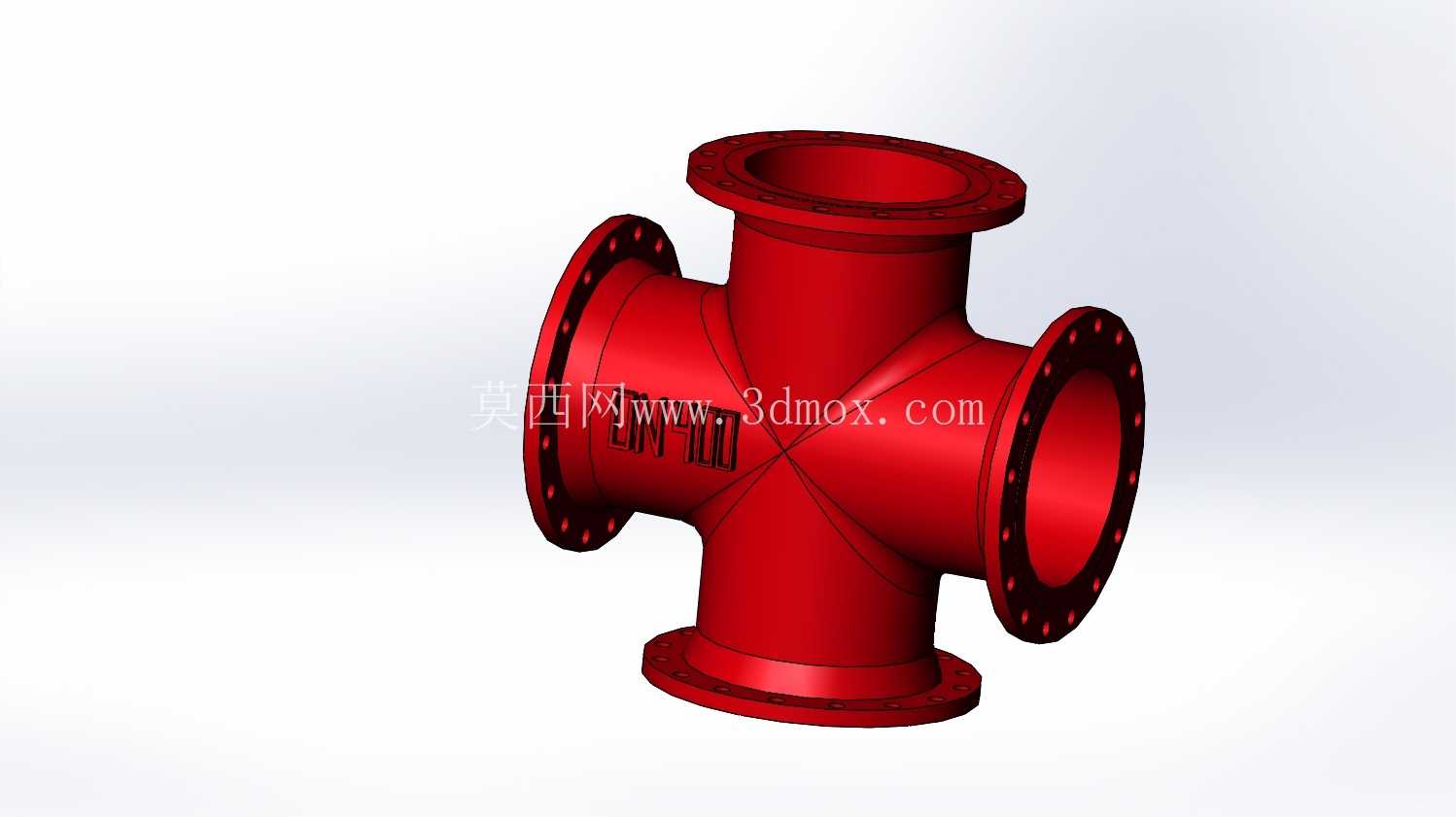

DN400等径法兰十字管道接头结构

　　在市政给排水主管网、工业循环水系统、消防水炮环网、大口径工艺流体输送管线中，十字型法兰接头是实现管线四路垂直交汇分流、合流的核心连接件，这款DN400规格的法兰十字接头，针对公称通径400mm的大口径管路设计，可直接与同压力等级的DN400法兰管道、阀门、泵组出口端进行对接，无需额外加装变径转接件，减少管线接驳点的泄漏风险。从结构设计逻辑来看，这款十字接头采用等径正交结构，四个接口的通径完全一致，中心线在同一平面内呈90°垂直交汇，内部流道做了圆弧过渡处理，避免直角拐角造成的流体紊流、压损过大问题，同时减少流体介质中固体杂质在拐角处的沉积，降低管路堵塞概率，适合输送清水、低粘度流体、低压气体等介质。

　　接头的四个连接端均采用标准法兰盘结构，法兰盘上的螺栓孔沿圆周均匀分布，安装时可通过调整法兰周向角度适配不同走向的对接管线，法兰密封面采用突面结构，可搭配橡胶垫片、金属缠绕垫片等常用密封件，满足不同压力等级、不同介质的密封需求。从安装边界来看，这款十字接头的四个法兰端面到中心交汇点的距离一致，整体结构对称，现场安装时无需区分进出口方向，可根据管线排布需求任意调整安装朝向，有效降低现场施工的核对成本；接头本体采用等壁厚设计，在保证结构强度满足管路承压要求的前提下，尽可能控制整体重量，减少大口径管线安装时的支撑载荷，避免管线长期运行后因接头自重过大造成法兰面错位、密封失效。

　　在实际工程应用中，这类大口径法兰十字接头常被用在厂区循环水管网的节点处，实现主管道向两个垂直分支管路的流量分配，或是在消防环网中作为四路管线的交汇点，保证环网内各支路的水压均衡；在市政供水主干管的改造项目中，这类等径十字接头可快速实现原有管线的支路接驳，无需对原有主管进行大范围切割改造，缩短施工周期。设计过程中，针对大口径接头的受力特性，在法兰盘与筒体连接的位置做了圆弧过渡加强处理，避免管路运行中因水锤效应、管线应力集中造成的焊缝开裂、法兰变形问题；内部流道的过渡圆角经过反复校核，在保证流道顺畅的同时，不会过多增加接头的整体外形尺寸，适配现有管线安装空间的预留要求。

　　不同于小口径丝接四通，法兰连接形式的十字接头可承受更高的管路压力，同时拆卸维护更加便捷，当管路需要检修、改线时，只需拆卸对应位置的法兰螺栓即可完成接头的拆卸更换，无需切割管线，降低后期运维成本。在结构建模过程中，法兰盘的螺栓孔位置、密封面尺寸、法兰厚度均严格遵循对应公称压力的法兰标准，保证与市面上同规格的法兰配件具备完全互换性，不会出现螺栓孔对不齐、密封面不匹配的安装问题；接头筒体的壁厚经过承压计算校核，可满足常规工业管路、市政管路的工作压力要求，同时兼顾铸造、焊接加工的工艺可行性，避免出现壁厚突变造成的加工缺陷。
