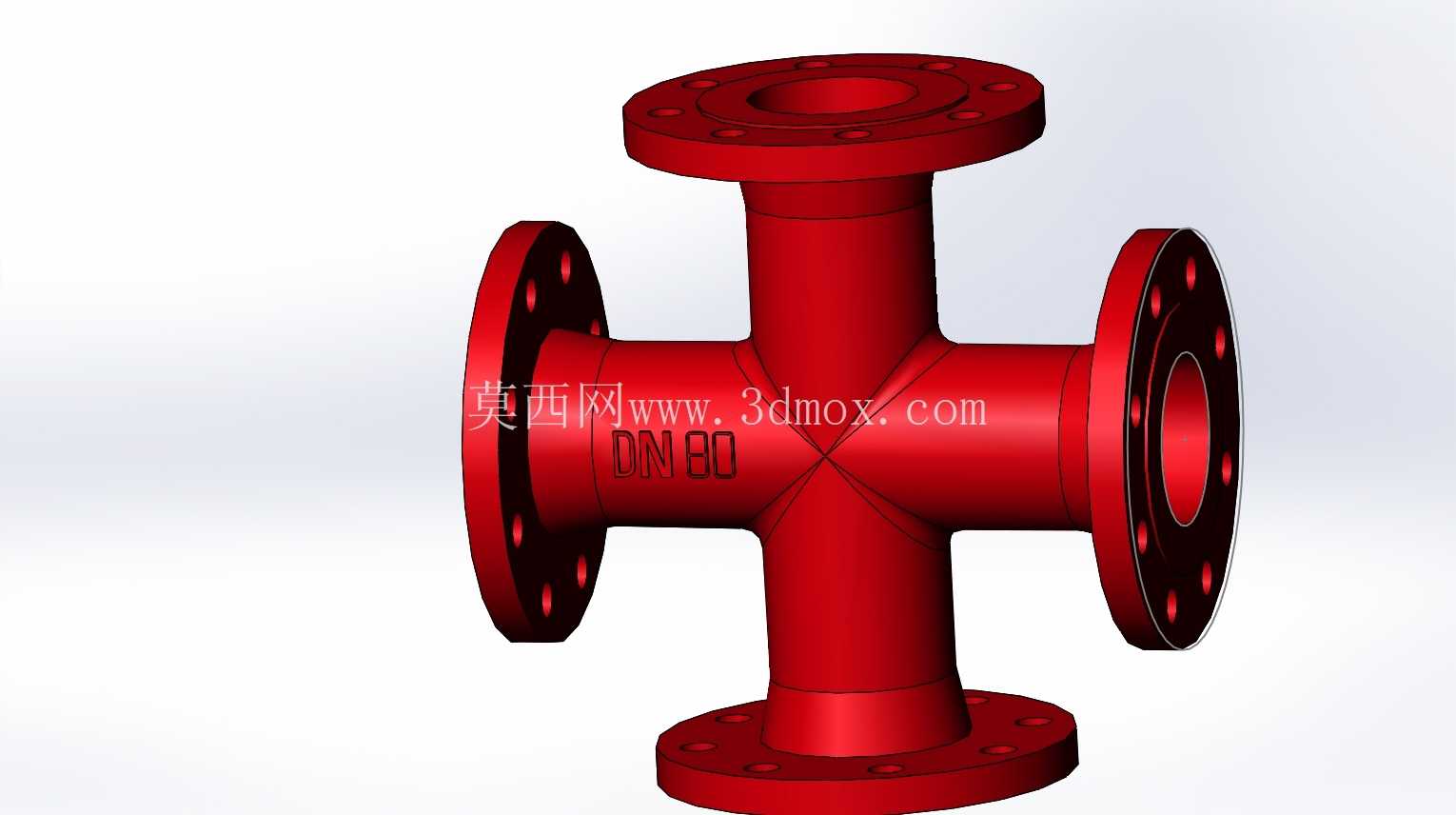

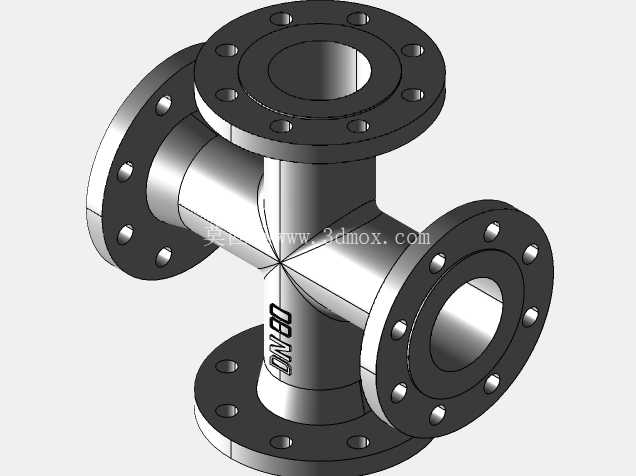

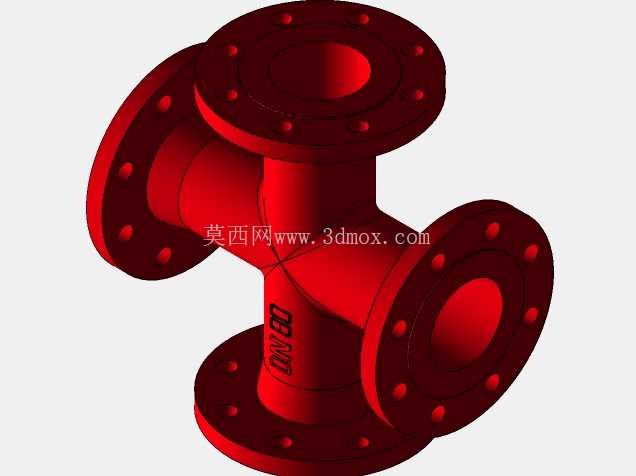

DN80法兰十字四通管路连接件

　　在工业流体输送管网的布设场景中，多通路分流汇流节点的可靠性直接决定整套管路系统的运行稳定性，这款DN80规格的法兰十字接头，正是针对公称通径80mm管路的十字交汇节点设计的核心连接件，可实现四个同通径方向管路的垂直连通，满足流体在节点处的分流、合流或者转向输送需求，广泛应用在市政给排水、化工介质输送、消防供水管网、暖通循环水系统以及工业制程流体管路的布设作业中。

　　从结构设计逻辑来看，这款接头采用一体成型的十字形筒体作为主体承压结构，四个连接端全部采用标准法兰连接形式，相比螺纹连接或者焊接连接的十字接头，法兰连接的形式无需在施工现场进行焊接作业，仅通过配套螺栓配合密封垫片即可完成安装固定，大幅降低现场施工的难度，同时也为后续管路的检修、节点拆解更换提供了便利，无需破坏相邻管段即可完成接头的拆装作业。接头主体的十字交叉位置做了圆弧过渡的加强处理，避免直角相交带来的应力集中问题，因为管路运行过程中会存在介质压力波动、水锤冲击等动态载荷，交叉位置如果存在尖锐直角，长期运行下很容易出现应力疲劳开裂的问题，圆弧过渡结构可以将局部集中应力均匀分散到筒体壁面，提升接头整体的承压能力与抗疲劳性能，适配多数中低压流体输送工况的使用要求。

　　四个端部的法兰盘严格遵循对应公称通径的法兰尺寸标准加工，法兰盘上的螺栓孔位置、孔径、数量以及法兰密封面的平面度都经过精准设计，安装时可以和同规格的管道法兰、阀门法兰实现精准对位，不会出现螺栓孔错位、密封面贴合不严的问题，法兰密封面采用平面密封形式，配套橡胶垫片或者金属缠绕垫片即可实现可靠密封，避免节点位置出现介质渗漏的问题。从安装边界来看，这款十字接头四个方向的法兰端面到接头中心的距离保持一致，现场布设管路时可以提前根据这个尺寸预留安装空间，四个连接端的法兰外径、螺栓孔分布圆直径都符合DN80法兰的标准参数，选型时无需单独定制配套法兰，直接选用市场通用的同规格标准法兰即可完成装配，降低项目的配件采购成本。

　　接头的通径全程保持等径设计，四个连通方向的内部流道没有缩径或者凸起结构，介质流经接头时的流阻更小，不会在节点位置形成明显的压力损失，也不容易在接头内部残留介质杂质，减少管路堵塞的风险，尤其适合输送带有微小固体颗粒的流体介质，长期运行也不会出现内部积渣导致通径缩小的问题。在实际工程应用中，这类法兰十字接头常被用在管路需要同时向三个垂直方向分流，或者三个方向介质向主路汇流的节点，比如消防管网的分区供水节点、化工车间的制程介质分配节点、暖通系统的环路分流节点，相比采用多个弯头、三通拼接实现十字连通的方案，采用一体结构的法兰十字接头可以减少节点的密封点数量，每减少一个密封点就意味着减少一处潜在的渗漏风险点，同时也能缩短节点位置的安装长度，让管路布设更加紧凑，节省管廊或者安装空间。建模过程中，结构工程师重点对十字交叉位置的壁厚做了针对性加强，因为该位置是接头承压时的应力最高区域，在满足标准承压等级要求的前提下，适当增加交叉位置的壁厚，同时保证内壁过渡圆滑，避免流道内出现湍流区域，法兰盘背面和筒体连接的位置也做了斜角加强筋过渡，提升法兰和筒体连接位置的结构强度，避免螺栓紧固时法兰盘出现变形导致密封失效的问题。
