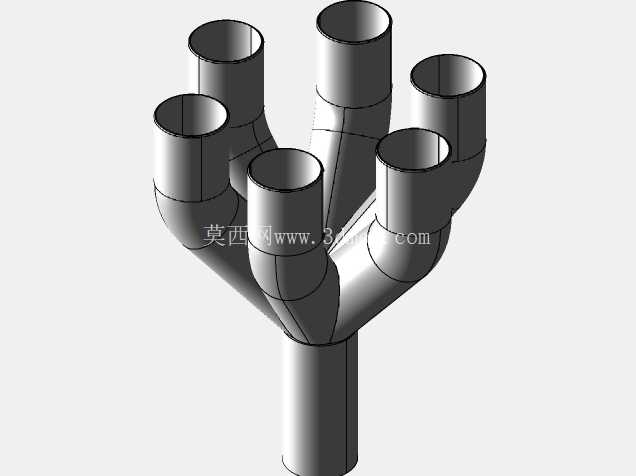

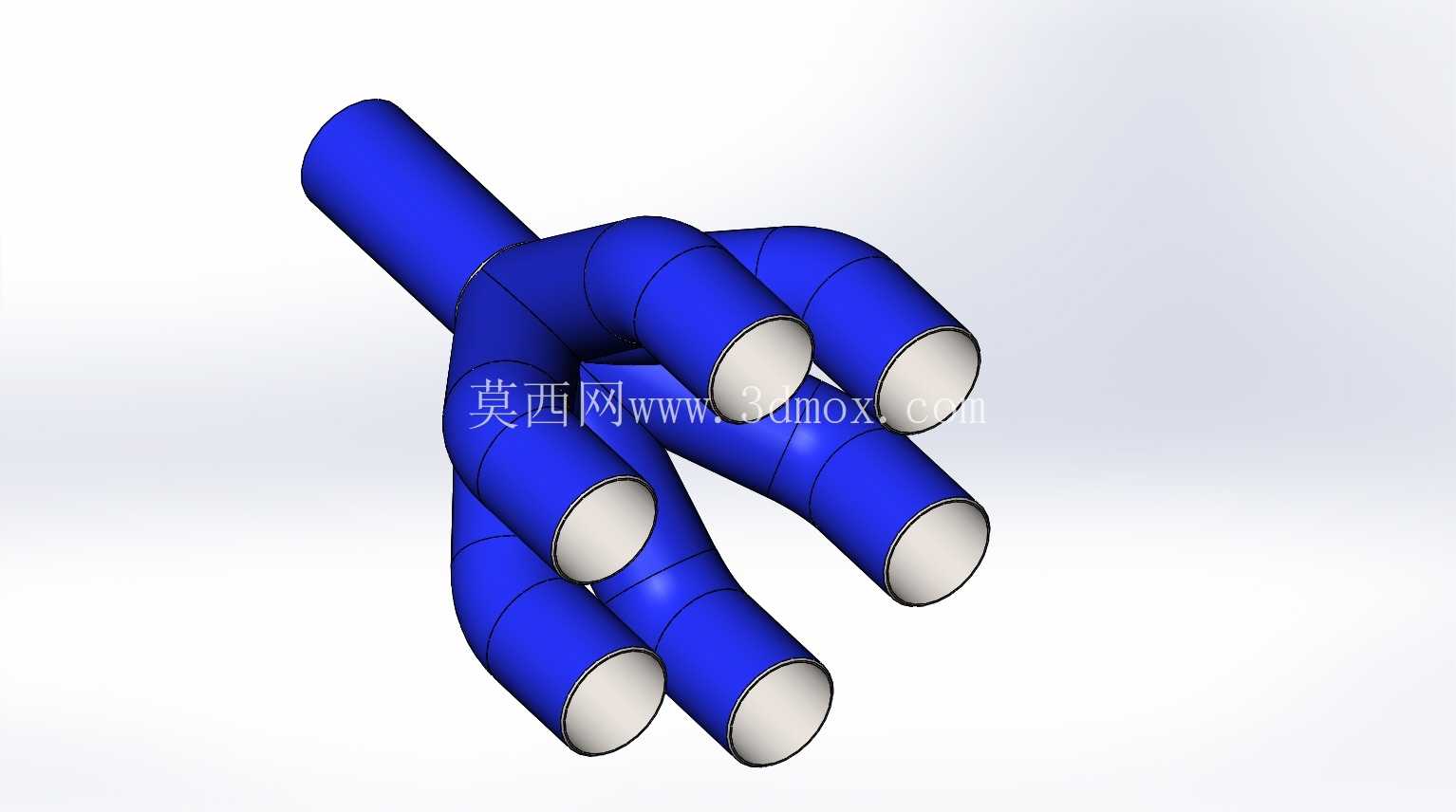

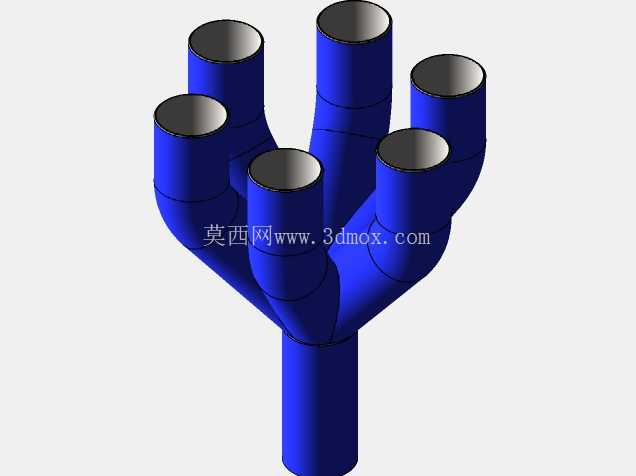

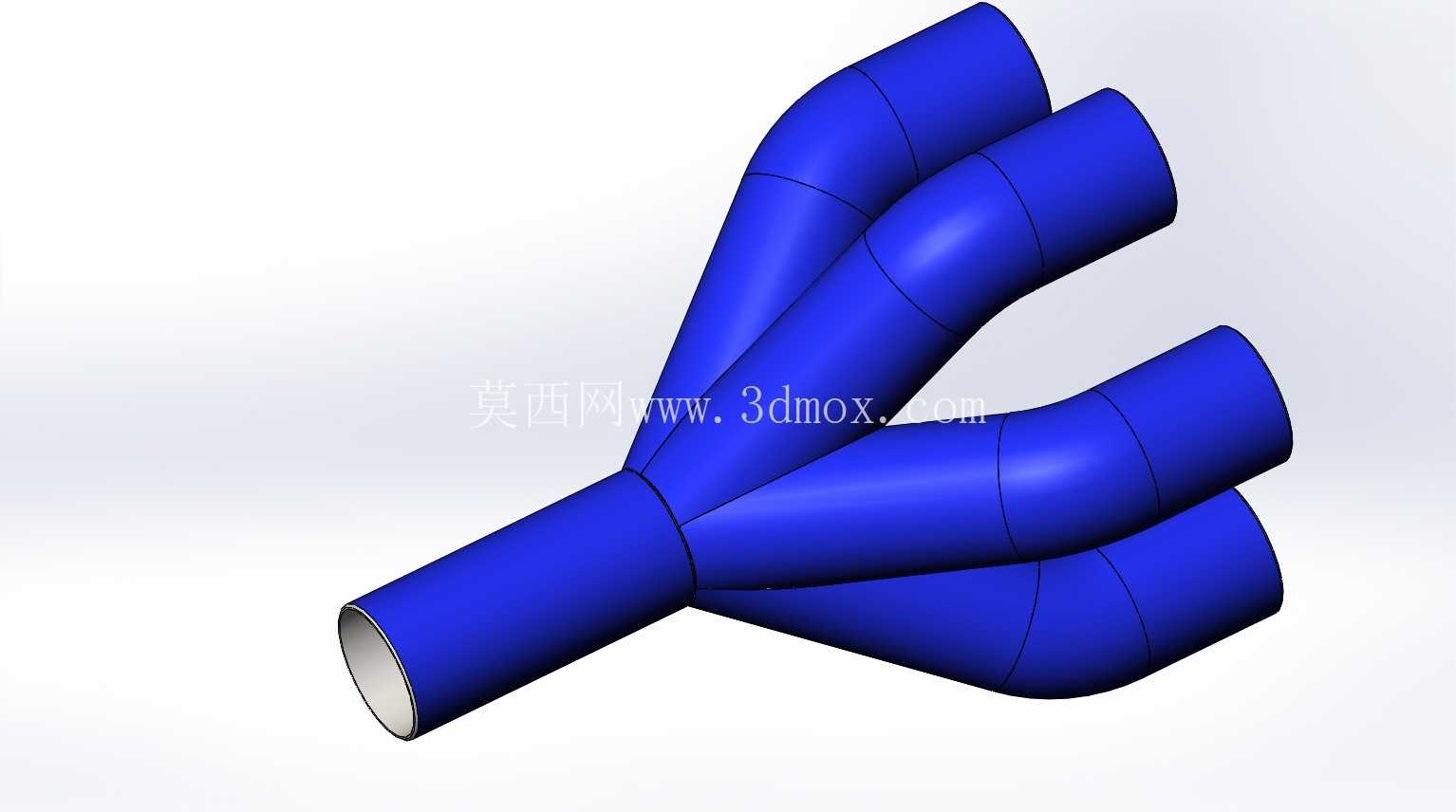

DN100一进六出分支管路结构设计

在工业流体输送、通风排气、粉体物料输送等场景中，多分支管路的结构合理性直接影响系统的流阻损失、安装便捷性与长期运行可靠性，这款一进六出的分支管路结构，正是针对单路输入需同时向六个独立支路分配介质的工况开发的实体结构。从实际工程落地的角度看，这类分支结构常应用在车间集中供气系统的末端分配、除尘系统的多吸风口汇流/分流段、小型通风系统的支路分配，以及部分粉体输送工艺中需要将单路物料均匀分配至六个后续工位的环节，相比采用多个标准三通、弯头拼接的管路方案，一体化的分支结构能大幅减少焊缝数量，降低管路泄漏风险，同时减少拼接带来的局部流阻突变，让介质在分流过程中的压力损失更可控。

设计这款结构时，首先要考虑的是主路与各支路的通径匹配，主路采用DN100的通径规格，六个支路的通径经过流道截面核算，确保总流通截面与主路通径匹配，避免出现分流后个别支路流量不足的问题。各分支的弯曲段采用大曲率半径的圆弧过渡，没有采用直角弯折结构，这是因为直角弯折会在管路内侧形成涡流区，不仅会增大流阻，在输送含固体颗粒的介质时，还会在弯折处造成冲刷磨损，缩短管路使用寿命；大圆弧过渡的流道能让介质顺着管壁平滑转向，减少涡流产生，同时降低管壁的局部冲刷速率。

从安装边界来看，主路的连接端预留了足够的直管段长度，方便与上游管路进行对接，不管是采用焊接连接还是法兰连接，都有足够的操作空间，不会因为分支结构的存在导致焊接时焊枪无法到达操作位置，或是法兰螺栓无法顺利紧固。六个支路的出口端朝向经过空间排布优化，各出口之间留有足够的间距，方便后续支路阀门、软管或是硬管的安装操作，不会出现相邻支路的安装部件互相干涉的问题；整体结构的外轮廓尺寸经过紧凑化设计，在保证流道曲率要求的前提下，尽可能缩小整体占用空间，能适应安装空间受限的现场工况，比如车间顶部的管路夹层、设备内部的狭小管路布置空间。

结构的壁厚选取结合了常用管路的承压标准，按照常规低压流体输送的工况要求设计，可直接进行切割与焊接加工，不需要额外做结构补强，加工时可以采用分段成型后拼焊的工艺，也可以通过整体铸造后精加工流道的方式生产，适配不同的加工条件与成本预算。流道内部的相贯线位置做了平滑过渡处理，没有尖锐的凸起或是凹陷，避免介质在相贯线位置形成滞留区，对于输送易结垢、易沉积的介质时，能减少介质在管路内部的残留，降低管路堵塞的概率，同时也方便后续的管路清洗与维护作业。

在实际选型应用时，需要结合系统的工作压力、输送介质的特性来确认最终的壁厚与材质，如果是输送腐蚀性介质，可以在该结构基础上更换对应耐腐蚀材质，或是在流道内部做防腐衬层处理；如果是用于高压工况，则可以适当调整壁厚，并在分支的相贯位置增加加强筋结构，提升整体的结构强度。这款分支结构的空间排布经过受力校核，六个分支对称分布在主路的一侧，整体重心靠近主路轴线位置，安装后不会因为偏心重量导致管路连接部位承受额外的弯曲应力，能有效降低长期运行过程中连接部位疲劳泄漏的风险。
