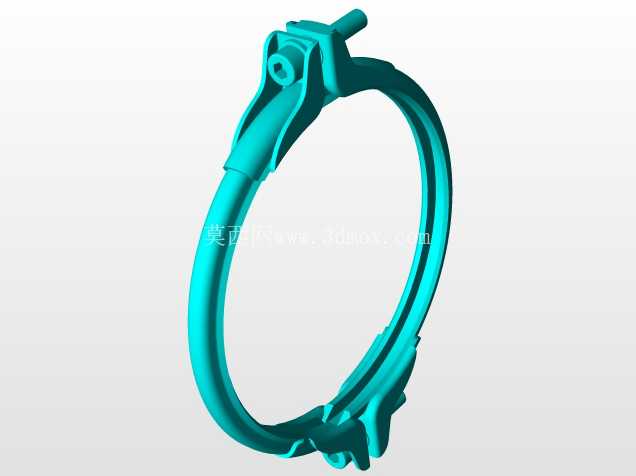

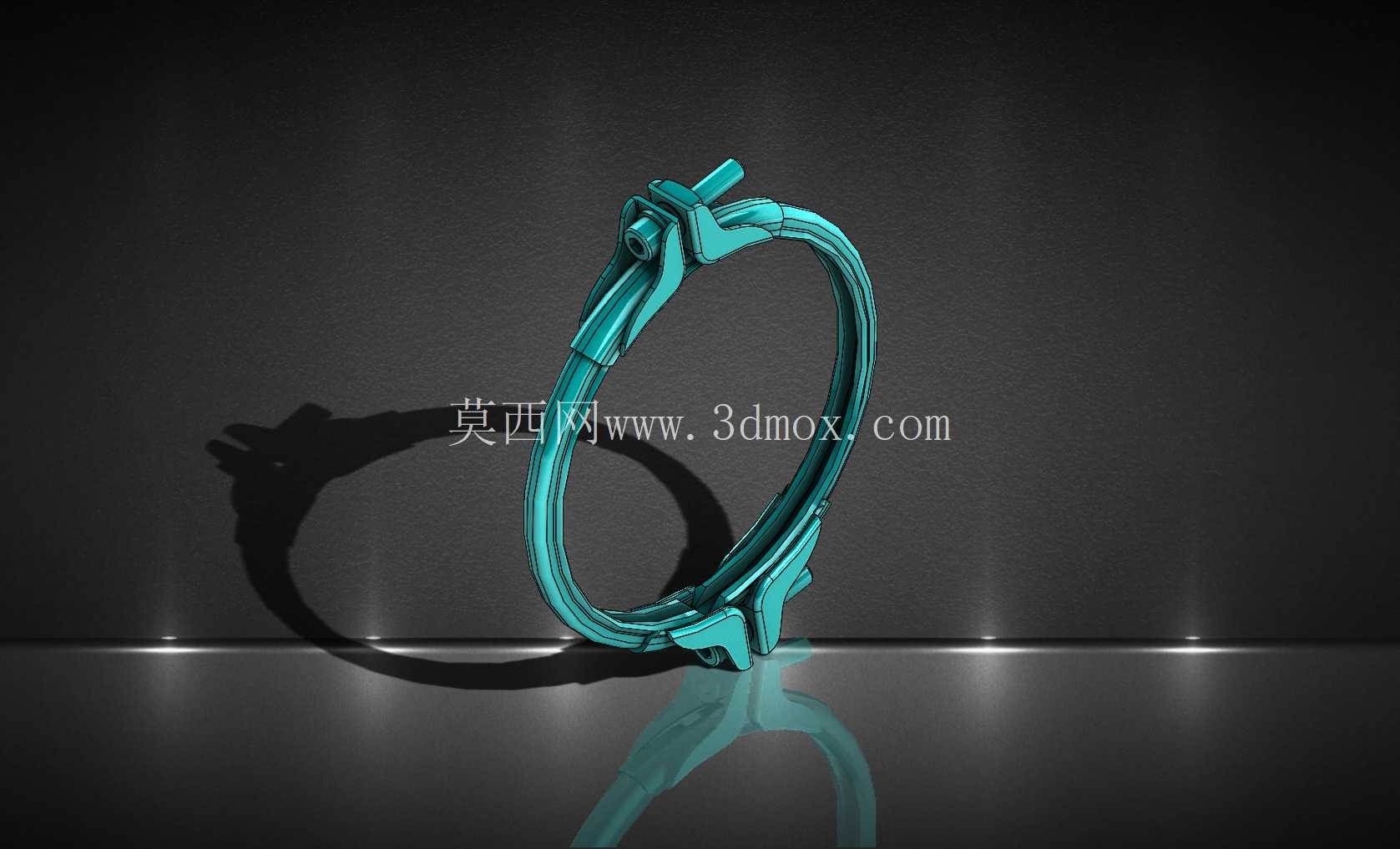

雅各布拉环快装式管道抱箍紧固结构

在粉体输送、通风除尘、食品级流体管路这类需要频繁拆装维护的管路系统中，快装式抱箍是替代传统法兰螺栓连接的核心连接件，这款拉环式抱箍的结构设计，完全围绕现场快速拆装、密封可靠性、适配薄壁管道连接的实际需求展开。不同于普通喉箍靠蜗杆收紧的窄带受力结构，这款抱箍采用整圈等宽的环带结构，收紧后可以将压力均匀分布在配套接头的法兰翻边上，不会出现局部应力集中导致的密封垫压溃或者管道变形问题，尤其适配薄壁厚的不锈钢通风管、粉体输送软管，在负压0.08MPa以内的除尘管路、正压0.1MPa以内的粉体输送工况下，配合对应的EPDM或者硅胶密封垫，可以实现无泄漏连接。

从结构设计逻辑来看，抱箍的开合端采用偏心锁紧的杠杆结构，拉环作为锁紧操作的施力部件，不需要额外借助扳手类工具，现场操作人员徒手扳动拉环即可完成锁紧或者解锁动作，对比传统螺栓紧固的法兰结构，拆装效率可以提升80%以上，非常适合需要定期拆开清理管路内部积料、更换密封件、调整管路走向的生产场景，比如食品加工厂的粉料输送线、木工车间的除尘管网、制药行业的洁净通风管路，这类场景往往需要频繁拆接管路，快装结构可以大幅减少设备维护的停机时间。

环带的曲率设计完全匹配对应公称通径的雅各布接头法兰外轮廓，安装时环带可以完全嵌合在接头法兰的定位槽内，锁紧后不会出现环带轴向滑脱的问题，哪怕管路存在一定的振动或者轴向拉力，连接结构也能保持稳定。锁紧端的铰接结构做了间隙配合优化，长期反复开合使用也不会出现铰接点卡滞，拉环的造型做了圆弧过渡处理，操作人员徒手操作时不会硌手，哪怕戴劳保手套也能顺利施力。环带的两端做了圆弧收边处理，安装过程中不会划伤管道外壁或者密封垫表面，也能避免安装人员被锐边割伤。

从安装边界来看，这款抱箍适配的是标准雅各布快装接头体系，安装时不需要在管道上额外焊接法兰或者加工螺纹，只需要将管道两端翻边或者套入配套的快装接头公头，将密封垫垫在两个接头的端面之间，再把抱环卡在两个接头的法兰凸缘外侧，扳动拉环完成偏心锁紧即可完成安装，整个安装过程不需要做焊接、攻丝等二次加工，对现场安装的技能要求很低。环带的宽度根据通径大小做了匹配设计，通径越大环带越宽，保证大口径管路连接时的压紧力分布足够均匀，不会出现局部密封不严的问题。锁紧后的抱箍整体外径比接头法兰外径大15mm左右，管路排布时只需要预留出这个径向空间，以及拉环扳动时的轴向操作空间即可，不需要预留扳手操作的大空间，非常适合管路排布密集、安装空间局促的车间场景。

在实际工况适配性上，这款抱箍的结构可以兼容不同材质的配套管道，不管是304不锈钢薄壁焊管、镀锌螺旋风管，还是PVC透明软管、聚氨酯耐磨软管，只要匹配对应通径的快装接头，都可以用这款抱箍实现可靠连接。偏心锁紧的结构自带锁紧防松特性，哪怕管路存在持续的微幅振动，锁紧状态也不会自行松脱，不需要额外加装防松件。对比普通的双钢丝喉箍，这款抱箍的压紧力更大、受力更均匀，不会因为长期受力出现环带拉伸变形导致的密封失效问题，在有一定压力的流体输送场景下可靠性更高。

建模过程中需要重点关注几个配合尺寸的公差控制：环带的内圈曲率半径要和接头法兰的外圈半径做间隙配合，间隙控制在0.2-0.5mm之间，既保证安装时可以顺利卡入，又不会因为间隙过大导致锁紧后出现偏心；铰接点的转轴位置要和偏心锁紧的行程做匹配，保证拉环扳到锁紧位置时可以越过死点，实现自锁；拉环的施力角度要符合人体工程学，扳动时的操作力控制在150N以内，保证徒手就可以完成锁紧操作，不需要借助额外工具。环带的厚度根据通径大小做对应调整，保证锁紧时环带的变形量在弹性范围内，不会出现塑性变形，重复拆装使用后依然可以保持足够的压紧力。
