双工位锥形储料卸料筒仓料斗结构

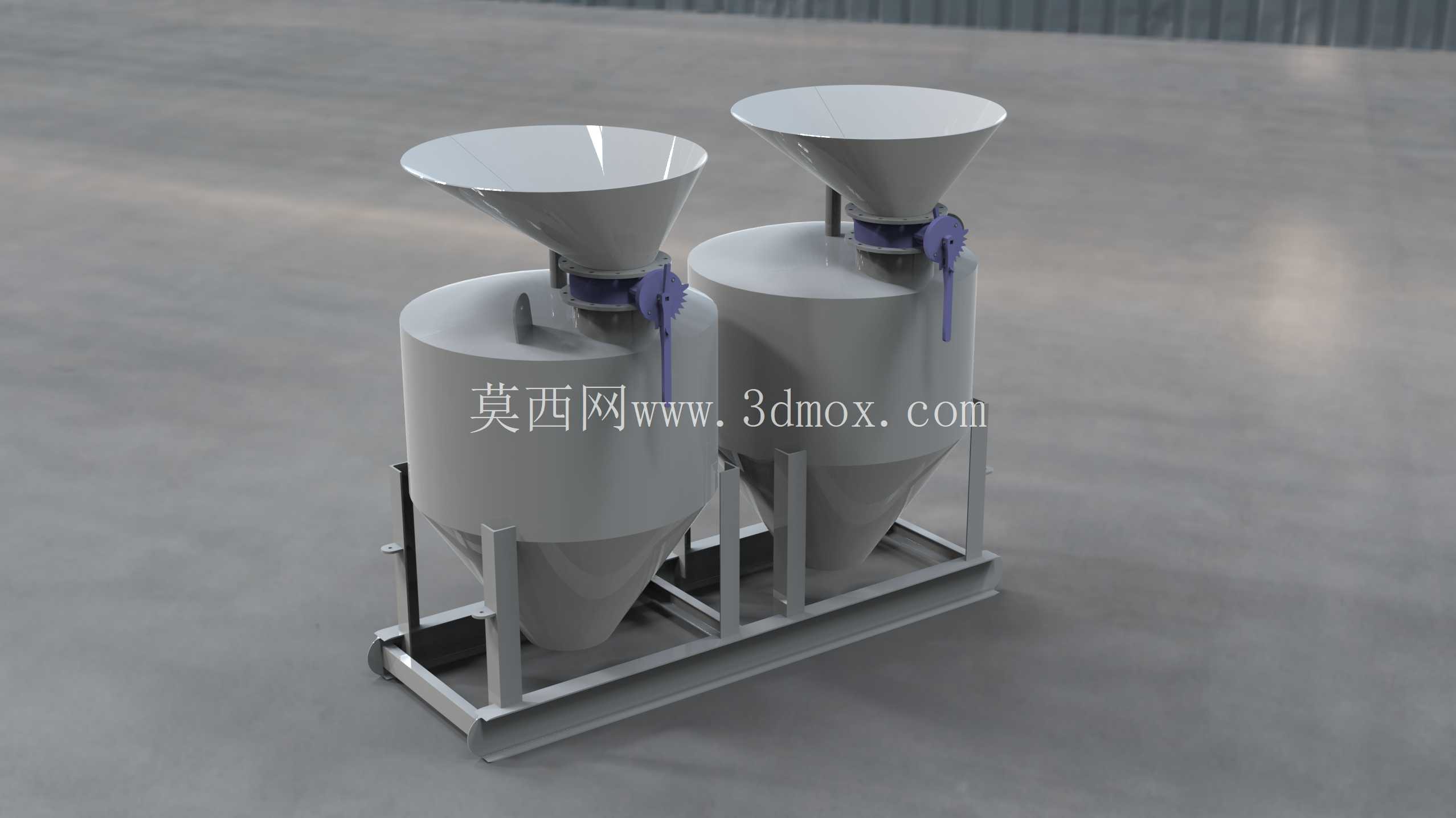

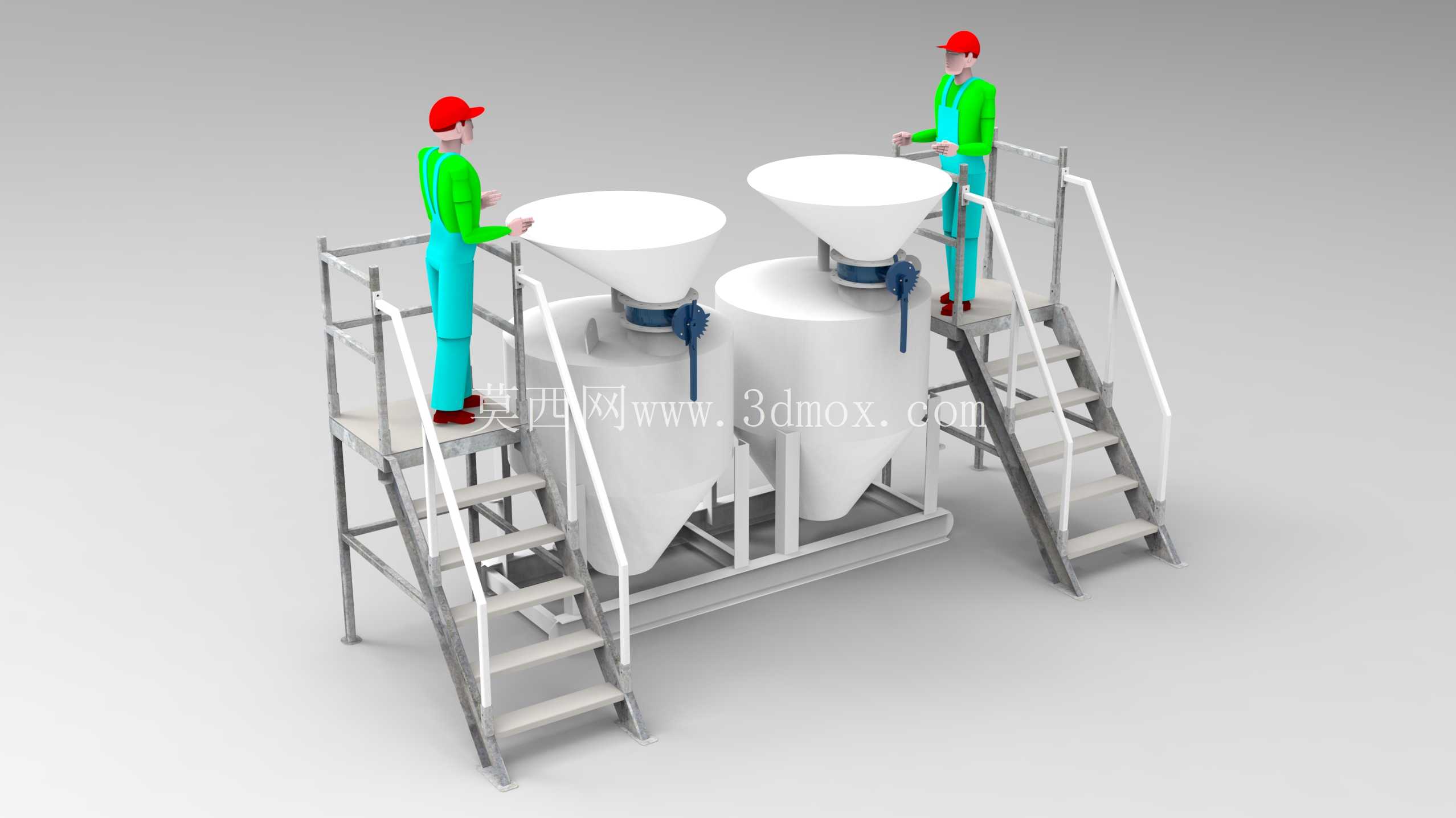

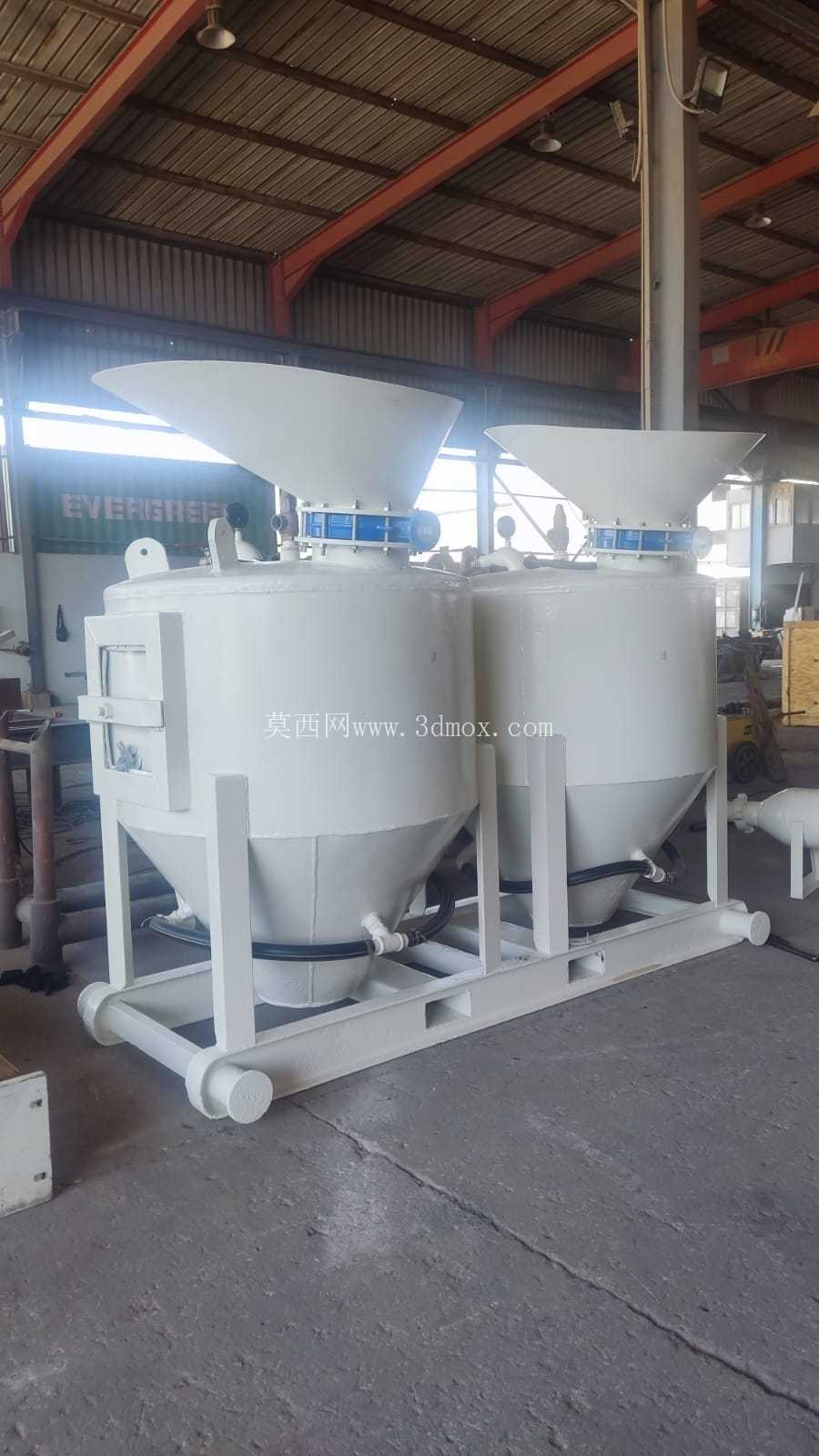

在粮食加工、饲料生产、塑料粒子改性、建材粉料制备这类散状物料处理的生产场景里，储料过渡环节的设备稳定性直接决定整条产线的连续运行效率，这套双组并联的筒仓料斗结构，正是针对中小产能工况下的暂存、均匀卸料需求设计的中转储料单元。从实际落地的安装边界来看，整套设备采用共用底架的集成式布局，两组料仓对称排布在型钢焊接的底架上，底架预留了叉车转运孔位与地脚安装孔，不需要额外做复杂的混凝土预埋基础，只要地面平整度满足每米偏差不超3mm的要求，就能直接就位固定，整体占地宽度控制在1.8米、长度2.2米范围内，顶部进料口距离地面高度2.7米，不管是搭配气力输送管道进料，还是用提升机上料，都能匹配常规车间的层高限制，不会出现空间干涉问题。

料斗的核心功能是实现散料的暂存与可控卸料，上部的圆柱仓段用来扩大储料容积，单仓有效容积约0.8立方米，两组并联的设计可以实现两种不同物料的分仓暂存，或是同一种物料的大储量缓冲，避免上游供料波动导致下游工序断料。下部的锥形料斗段采用60度的锥角设计，这个角度是针对流动性一般的粉料、颗粒料反复验证过的，既不会因为锥角过小导致物料在仓壁挂料结拱，也不会因为锥角过大浪费整体安装高度，锥斗出口位置配套的手动插板阀，可以根据下游设备的进料需求调整开度，控制物料的卸料流量，在需要检修下游设备的时候，也能完全关闭插板阀，把物料暂存在仓内不需要排空，减少生产切换的物料浪费。

从结构设计的逻辑来看，这套料斗完全采用可加工的钣金焊接结构，没有复杂的曲面造型，所有仓壁板件都是规则的钣金展开件，圆柱仓段用标准卷板工艺卷制后直缝焊接，锥形料斗段用扇形钣金板折弯拼接焊接，加工时不需要定制特殊模具，普通的钣金加工厂就能完成下料、折弯、卷圆、焊接的全流程加工，生产制造成本可控。支撑结构全部采用标准型号的结构型钢，主立柱用矩形方管，斜撑用等边角钢，底架的承重梁用槽钢，所有型材的选型都经过承重校核，满仓状态下整体结构的形变余量控制在1/1000以内，不会因为长期承重出现支架变形、料仓倾斜的问题。焊接位置全部采用连续角焊缝，针对接触物料的内壁位置，焊接后做打磨抛光处理，减少焊缝位置的物料挂附，避免长期使用后物料残留霉变或是交叉污染。

整套结构做了全参数化的设计关联，不管是需要调整仓体直径改变储料容积，还是调整锥角适配流动性更差的物料，或是更改支架高度匹配下游设备的进料口高度，都可以直接修改对应参数完成整体结构的更新，不需要重新逐个绘制零件，能大幅缩短同类型料仓的设计迭代周期。在细节设计上，仓顶的进料口做了外翻边结构，方便和上游的进料管道做软连接密封，避免上料过程中出现粉尘外溢；锥斗和插板阀的连接位置采用标准法兰接口，能直接匹配市面上通用规格的手动、气动插板阀，后期如果要升级自动控制卸料，不需要改动锥斗结构就能直接更换阀门；底架下方预留了150mm的净空高度，方便在出口位置放置接料容器，或是对接螺旋输送机、真空上料机等下游输送设备，不会出现安装空间不足的问题。针对有称重需求的工况，还可以在底架的四个支脚位置预留称重传感器的安装位，不需要额外改动支架结构就能加装称重模块，实现仓内物料重量的实时监测，方便生产过程中的物料库存管理。
