紧密贴合式密封防护箱体结构设计

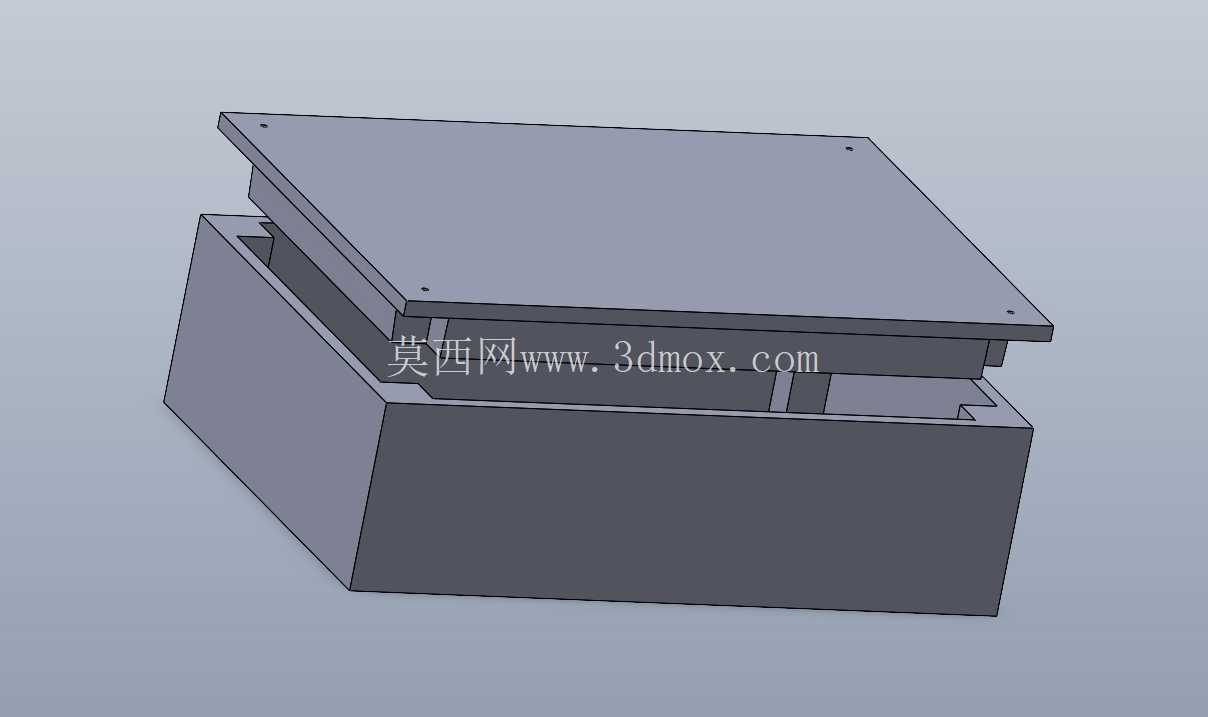

　　这类紧密扣合的箱体结构，在通讯终端配套防护、小型嵌入式电子模块封装场景中应用十分广泛，不同于常规螺丝锁付的分体盒体，该结构依靠上下壳体的嵌套配合实现紧密贴合，无需额外紧固件即可完成基础装配，能够大幅降低现场组装的工序耗时，在小批量通讯模块预装、户外小型信号节点防护场景中，能够有效减少配件遗失、装配对位偏差的问题。从结构功能来看，上盖与下盒的配合面采用阶梯式嵌套设计，下盒的上口边缘设置内凹止口，上盖对应位置设置匹配的凸台，扣合后止口面能够形成连续的弯折密封路径，既可以阻挡日常环境中的粉尘落入盒体内部，也能避免泼溅液体顺着配合缝隙渗入腔体，对内部放置的通讯电路板、接线端子形成基础防护。

　　上盖平面预留的四个安装孔位，可根据实际使用需求选择加装自攻螺丝完成二次锁固，在存在振动的安装场景下，能够避免盒体受外力冲击出现松脱，孔位位置设置在靠近盒体边缘的区域，锁付时螺丝的压紧力能够均匀作用在整个止口配合面上，不会出现局部压紧导致的配合缝隙不均问题。设计过程中，对上下壳体的配合公差做了针对性控制，止口配合面的单边间隙控制在0.1mm以内，既保证手工按压即可完成扣合，不会出现过盈量过大导致装配困难，也不会因间隙过大造成配合松动，盒体内部的腔体预留了统一的安装凸台，可直接固定标准尺寸的通讯控制板，无需额外加装支撑柱，腔体边角位置做了R角过渡，既能够减少钣金或注塑加工时的应力集中问题，也避免内部走线时尖锐边角划伤线材绝缘层。

　　从安装边界来看，盒体整体为方正结构，外部无突出的卡扣或安装耳，可直接嵌入到设备面板的预留开孔内，也可通过底部粘贴固定的方式安装在设备内部的空余空间，下盒的侧壁厚度均匀，在做注塑开模或钣金折弯加工时，能够保证材料填充均匀、折弯角度一致，不会出现局部壁厚不均导致的成型缺陷。上盖的平面度控制在0.2mm以内，扣合后上盖表面与盒体上口边缘完全齐平，无局部凸起或凹陷，既能够保证外观的整体性，也可在表面粘贴标识标签、印刷参数信息时不会出现贴合不牢的问题。不同于常规采用合页连接的箱体，该分体扣合结构可完全分离上下盖，在对内部模块进行检修维护时，可直接取下上盖，无需翻转合页预留操作空间，适合在设备内部安装空间紧凑、操作余量小的场景下使用。

　　盒体内部的腔体深度做了分层设计，靠近止口位置的浅槽可放置密封胶条，在有更高防水防尘需求的使用场景下，可在槽内加装适配厚度的橡胶密封圈，进一步提升防护等级，无需对整体结构做重新开模调整，具备较好的场景适配性。侧壁的承重能力经过结构校核，在盒体堆叠放置时，下盒的侧壁能够均匀承受上层盒体的重量，不会出现侧壁变形导致的配合错位问题，适合在通讯机柜内部多层堆叠安装使用，能够充分利用机柜内部的竖向安装空间。
