APR33A3音频录放功能电路板结构设计

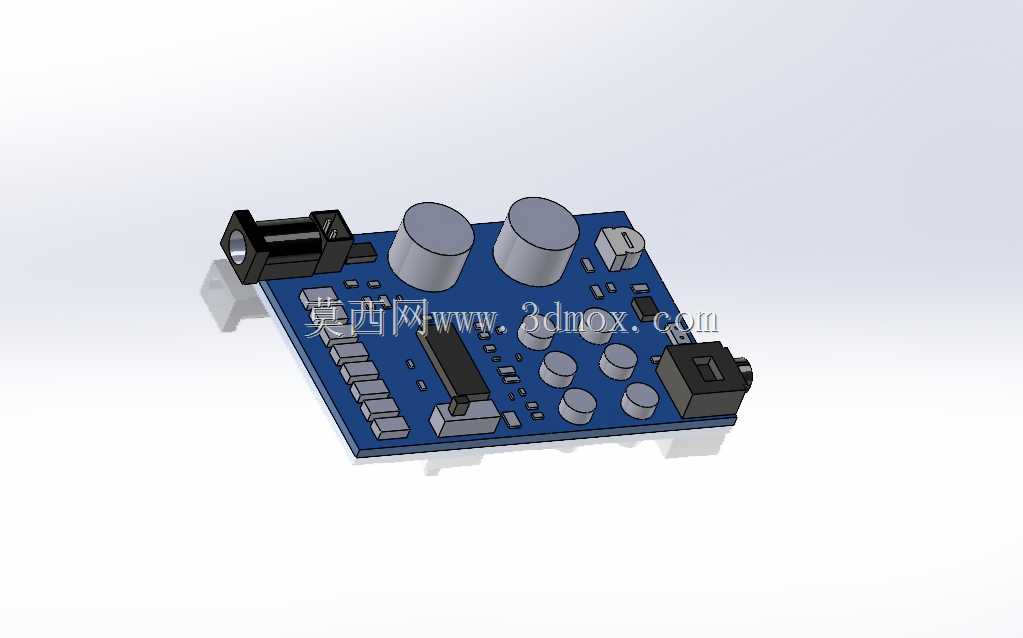

在小型嵌入式音频设备的开发场景中，这类录放模块的结构设计往往需要兼顾电路布局合理性、外接接口易用性与整机安装适配性，本次呈现的APR33A3录放模块电路板，就是面向小体积语音交互场景做的结构整合设计。从实际落地的应用场景来看，这类模块常被嵌入到简易语音提示设备、小型录音玩具、门禁语音播报单元、工业设备故障提示终端中，不需要复杂的音频编解码外围电路，就能实现基础的音频录制与回放功能，对于需要快速搭建语音交互原型的硬件开发人员来说，这类模块化的电路板结构可以直接省去核心电路的布局布线工作，直接对接外部供电与触发信号就能投入使用。

从功能特性的结构适配来看，板载集成了内置麦克风的拾音电路、音频存储单元、功率放大电路，同时预留了3.5毫米耳机插孔作为音频输出接口，板端还设置了标准DC电源接口，不需要额外设计电源输入的转接结构。电路板上的两个大尺寸电解电容是为了滤除电源纹波，保证音频回放时不会出现电流杂音，在布局上特意将电容放置在靠近电源输入接口的位置，缩短电源走线长度，减少线路上的干扰耦合；核心主控芯片放置在电路板中部区域，周边均匀排布阻容元件，既方便生产时的SMT贴片加工，也能让信号走线长度尽可能短，减少高频信号的衰减与干扰。麦克风的拾音开孔对应位置在板边预留了无元件区域，方便安装时对准设备外壳的拾音孔，不会被周边结构件遮挡拾音路径。

从设计思路上看，整个电路板采用单面板布局，所有直插与贴片元件都布置在PCB的同一面，一方面降低了PCB的制造成本，另一方面也方便后期的手工焊接与元件更换，适合小批量试制与教学场景使用。接口部分全部布置在电路板的两个侧边，DC电源接口与3.5毫米耳机插孔分别位于板的两个对角位置，避免插拔线材时互相干扰，同时侧边出接口的设计也方便将模块嵌入到设备外壳内部时，直接对外露出接口，不需要额外延长转接线。板上预留了多个固定孔位，孔位间距符合通用小型电子模块的安装尺寸，可以直接通过铜柱固定在设备内部的安装柱上，不需要额外设计定制化的固定支架。

从外形尺寸与安装边界来看，整个电路板为矩形结构，板上最高的元件为两个电解电容，整体元件高度控制在15毫米以内，对于嵌入安装的场景来说，只需要预留16毫米的内部垂直空间就可以顺利安装，不会和外壳内壁或者其他板卡产生干涉。电路板的边缘预留了2毫米的工艺边，生产时可以方便走板加工，后期如果需要裁剪缩小尺寸，也可以沿着元件外侧的板边进行裁切，不会破坏核心电路的走线。板上的按键触发引脚全部引出到板边的焊盘位置，开发人员可以根据需要外接物理按键，或者直接连接主控IO口实现触发控制，不需要在板上额外焊接按键，给不同的应用场景留出足够的结构调整空间。

在实际选型使用时，需要注意这个模块的供电电压匹配问题，板上的电源电路已经做了稳压处理，只要输入电压在额定范围内就可以稳定工作，安装时要注意3.5毫米耳机插孔的插拔方向，预留足够的插拔操作空间，避免因为空间不足导致耳机插头无法完全插入。如果是在工业场景使用，还可以在电路板表面喷涂三防漆，提升电路板在潮湿、多尘环境下的工作稳定性，板上的元件排布没有过高的凸起，喷涂三防漆时不会出现积液遮挡元件的问题。整个模块的结构设计没有冗余的元件与结构，所有的布局都是围绕录放功能的稳定实现展开，既满足了小批量生产的工艺要求，也兼顾了不同场景下的安装适配需求，对于需要快速实现语音录放功能的项目来说，这类成熟的模块化电路板结构可以大幅缩短开发周期，减少电路设计与结构适配的工作量。
