NEMA17步进电机直型安装固定支架

　　这款直型安装支架是针对NEMA17规格步进电机开发的配套固定结构件，在桌面级自动化设备、小型数控运动平台、3D打印运动轴、实验室小型传动工位这类场景中，承担电机本体与设备安装基面的刚性连接作用，解决小规格步进电机安装时的定位精度保持、运行振动传导抑制的实际问题。从实际工程选型角度看，NEMA17步进电机是小负载运动系统里应用极广的动力元件，输出扭矩覆盖0.2N·m到0.6N·m区间，常见于皮带传动、丝杠传动的直线运动模组中，很多设计人员在做整机结构时，容易忽略电机安装支架的刚性设计，要么直接将电机锁在薄板型材上导致运行时电机轴与传动副不同心，要么采用L型弯折支架长期受力后出现形变，最终引发传动卡顿、丢步、皮带过早磨损等连锁问题，这款直型支架的设计正是针对这类现场痛点做的结构优化。

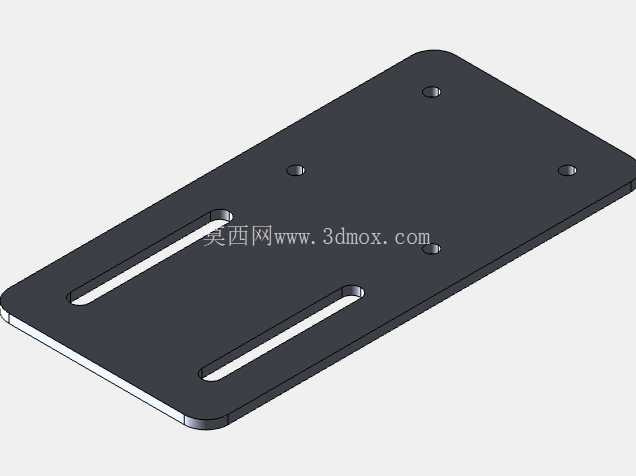

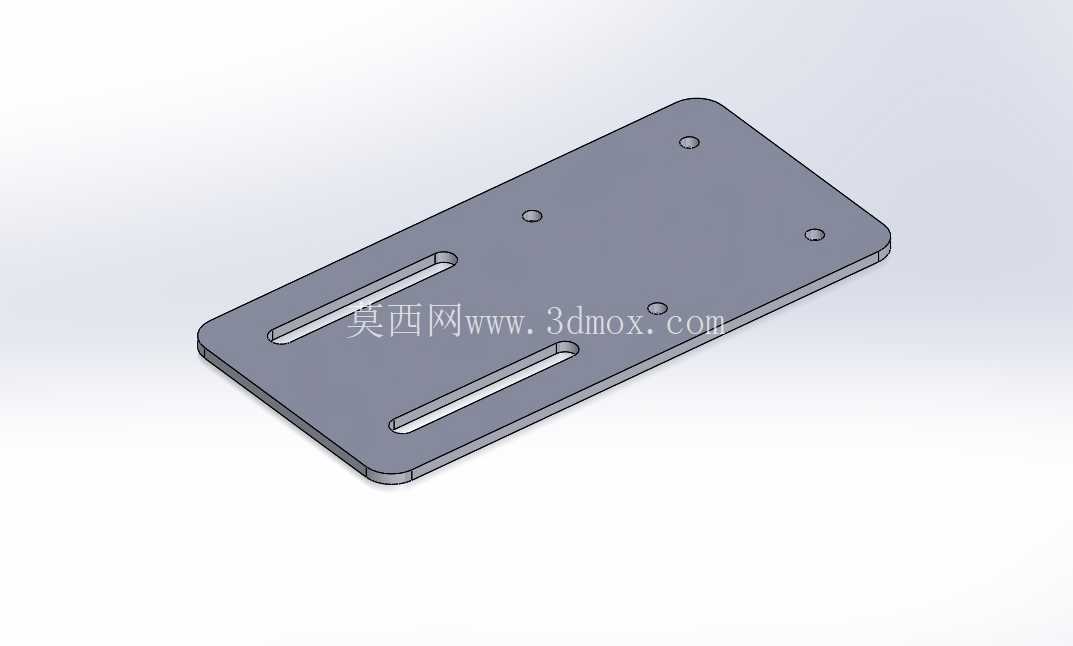

　　整体结构采用平板式直型布局，没有多余的弯折受力薄弱点，安装基面为整面贴合设计，和设备安装面接触时能获得更大的接触面积，相比悬臂式L型支架，抗倾覆力矩的能力提升明显，当电机带动传动副做往复加减速运动时，支架不会因为周期性的反作用力出现根部形变，能长期保持电机轴的同轴度公差。支架上设置了两组平行的长条形调节腰孔，这一结构是实际装配调试中的核心实用设计：在皮带传动的场景下，腰孔可以允许电机沿皮带张紧方向做一定距离的滑移，装配时不需要额外设计张紧轮结构，直接调整电机位置就能实现皮带预紧力的调节，调整到位后再通过紧固件锁死，既简化了整机的零件数量，也降低了后期维护时的张紧调整难度；如果是丝杠传动的场景，腰孔的调节余量也能补偿电机轴与丝杠联轴器的安装同轴度误差，避免因为加工累积误差导致联轴器别劲、运行发热的问题。

　　支架上的电机安装孔位完全匹配NEMA17步进电机的标准安装孔距，四个安装点位的位置度公差控制在合理范围，能保证电机安装后止口与支架定位面垂直，不会出现电机安装偏斜的问题。支架的整体厚度经过受力核算，能覆盖常规NEMA17电机全扭矩区间的受力需求，不会因为电机急停急转的冲击力出现板面翘曲，边缘做了倒角处理，避免装配时划伤操作人员或者线缆。从安装边界来看，这款支架的整体外轮廓尺寸适配多数小型运动模组的安装空间，不会和周边的导轨、拖链、传感器等元件产生干涉，安装时既可以通过支架板面上的预留圆孔直接锁固在设备的铝型材安装面上，也可以配合T型螺母在型材槽内做位置微调，适配不同的安装布局需求。

　　在实际的设备迭代场景中，很多做小型自动化设备的团队会直接采用激光切割工艺加工这款支架，配套的加工文件可以直接导入切割设备下料，不需要额外开模，小批量试制阶段的成本极低，加工完成后只需要去除孔位毛刺就可以直接投入装配，不需要后续的机加工二次处理，能大幅缩短样机的制作周期。相比市面上常见的压铸型电机支架，这种平板直型结构的应力分布更均匀，不存在压铸工艺带来的气孔、缩松等内部缺陷，长期受交变载荷作用下的结构可靠性更高，即使在设备连续长时间运行的工况下，也能保持安装位置的稳定性，不会因为支架形变导致电机位置偏移，进而影响整个运动系统的定位精度。对于结构设计从业者来说，这款支架的设计逻辑也具备参考价值，在做小规格电机安装结构设计时，优先采用整面贴合的直型布局，配合腰型调节孔预留装配调整余量，在保证结构刚性的前提下尽可能简化零件结构，既降低加工成本，也减少装配环节的调试工作量，避免过度设计带来的不必要成本上升。
