水平夹持式管虎钳工装夹具结构

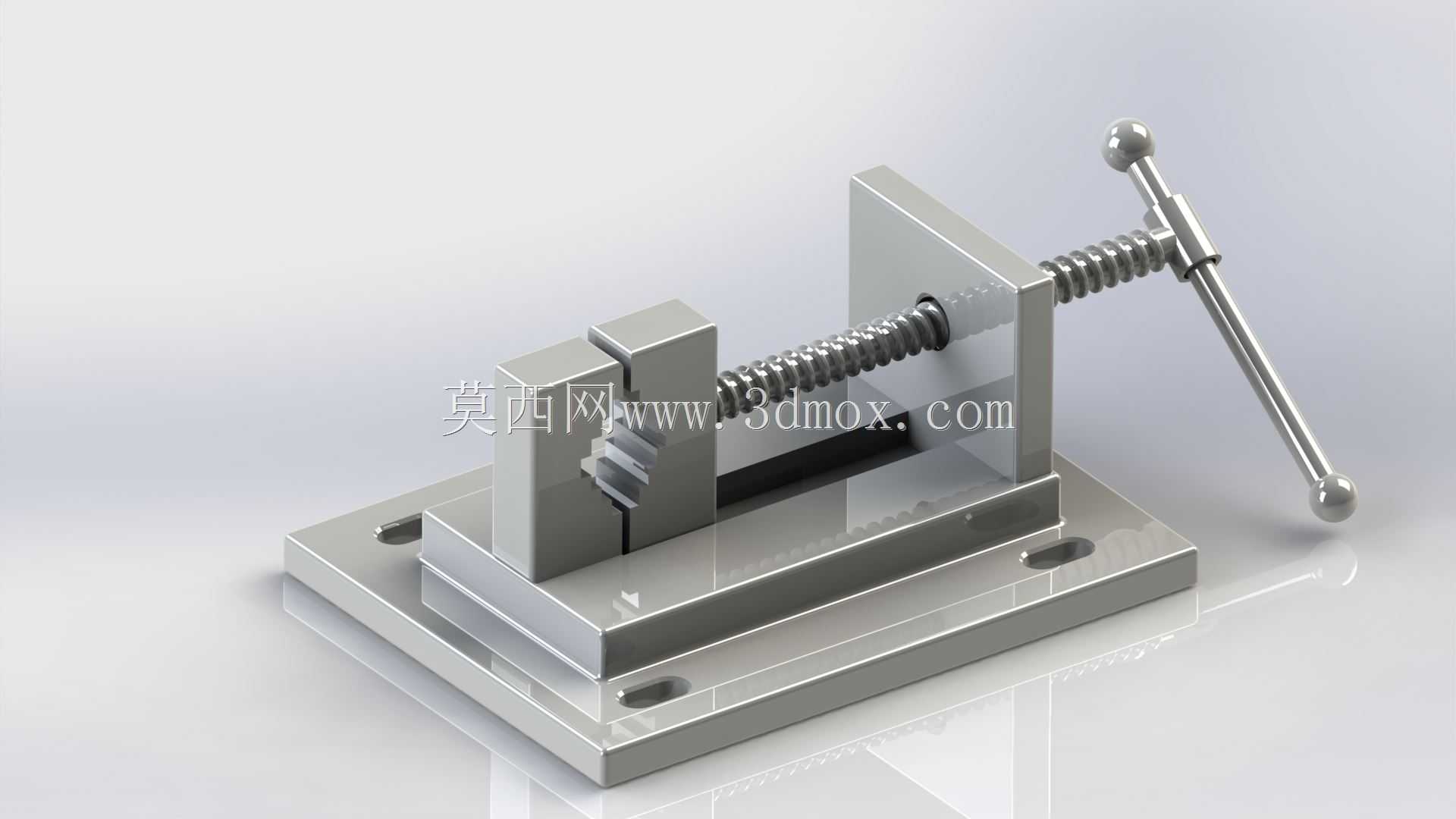

　　在金工车间的管材加工作业场景里，这类水平夹持结构的虎钳是工位上出镜率极高的工装，和传统立式管虎钳的夹持逻辑不同，它的钳口运动方向完全平行于安装底座平面，作业时不需要把管材抬离工作台面，适配台钻、手持角磨机、小型氩弧焊机旁的固定工位，尤其适合小直径金属管、薄壁塑料导管的切断、套丝、焊接定位工序，能避免管材悬空夹持带来的形变问题。从结构设计逻辑来看，整套机构的核心是梯形丝杠传动副，丝杠一端通过T型槽嵌在固定钳身的限位槽内，只保留周向旋转自由度，另一端和活动钳身的铜制螺母配合，转动端部的球头手柄时，活动钳身会沿着底座上的两条平行导向棱做直线进给，导向棱和活动钳身底部的凹槽采用H7/h6的间隙配合，既保证滑动顺畅无卡滞，又能控制钳口的上下跳动量在0.02mm以内，避免夹持时管材出现翘边偏移。

　　固定钳身和活动钳身的相对钳口位置，都开有V型夹持槽，槽面做了交叉滚花处理，夹持圆形管材时能形成四个线性接触点，比平口钳的面接触夹持力更集中，就算是表面沾有少量切削液的光滑钢管，夹紧后也不会出现周向转动；V型槽的开口角度设计为90度，适配直径6mm到50mm的圆形工件，同时钳口平面部分也能加持方形型材、小型机加工零件，兼顾多场景的夹持需求。安装边界上，底座采用整体式铸铁结构，四个角开有长圆形的安装沉孔，孔距适配标准钳工台的T型槽间距，可以直接用T型螺栓固定在工作台面上，不需要额外加工转接板；底座的总厚度控制在25mm，安装后钳口的工作面距离台面高度为80mm，刚好匹配台钻的主轴行程下限，钻孔时不需要额外垫高工件。

　　活动钳身的行程范围为120mm，最大开口距离可以达到100mm，手柄的力臂长度设计为180mm，操作人员单手施加150N的握力时，钳口的夹紧力可以达到8kN，足够满足普通低碳钢管材切断时的夹持力需求，不会因为切削力过大导致工件飞出。设计时特意在丝杠的外露部分预留了润滑脂加注槽，日常维护只需要每周在槽内涂抹少量锂基脂，就能避免丝杠积屑卡滞；固定钳身和底座采用一体式铸造，没有额外的拼接螺栓，长期承受夹紧反力时不会出现结合面松动的问题，钳口的V型槽部分做了淬火处理，表面硬度达到HRC45-50，反复夹持带毛刺的金属管材也不会出现明显的压痕凹陷，延长工装的使用寿命。

　　和常见的桌虎钳相比，这款水平虎钳的重心更低，底座和工作台的接触面积更大，加持大长度管材时，只要在管材另一端配合简单的支撑架，就能保证整根管材的轴线和钳口工作面平行，套丝时不会出现螺纹偏斜的问题；焊接作业时，钳身的铸铁材质不会被焊接飞溅粘连，焊渣溅到表面冷却后可以直接用钢丝刷清理，不会损伤钳身的基准平面。在小型维修车间的管路改装作业中，这类虎钳可以临时固定在移动工作台上，不需要复杂的安装步骤，就能完成现场的管材切割、接头装配工序，比便携式管子台虎钳的夹持精度更高，加工后的管材端面垂直度可以控制在0.1mm以内，能满足高压管路的装配密封要求。
