高精度计量泵配件注塑模具结构设计

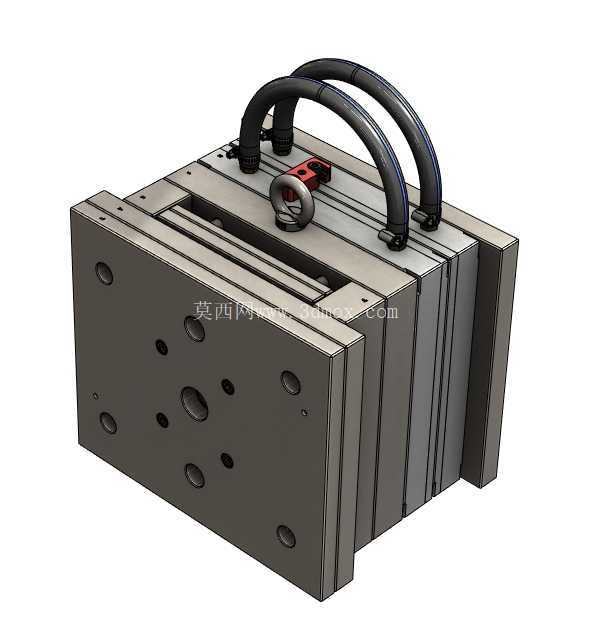

　　这套模具针对高精度计量泵的小型塑胶配件开发，核心服务于流体计量设备的小尺寸塑胶件量产场景，这类配件是计量泵实现精准药剂、流体定量输送的核心接触部件，尺寸公差要求控制在0.02mm以内，成型后不能出现缩痕、飞边、翘曲等缺陷，否则会直接影响计量精度与流体密封性能。从结构设计来看，模具采用多层叠式模架布局，整体为两板模基础结构改良，顶部设置的两组吊装把手是为了适配车间内天车吊装换模需求，模架整体采用标准模胚钢材加工，分型面贴合精度经过配研处理，合模后分型面间隙控制在0.005mm以内，避免成型过程中出现溢料飞边。

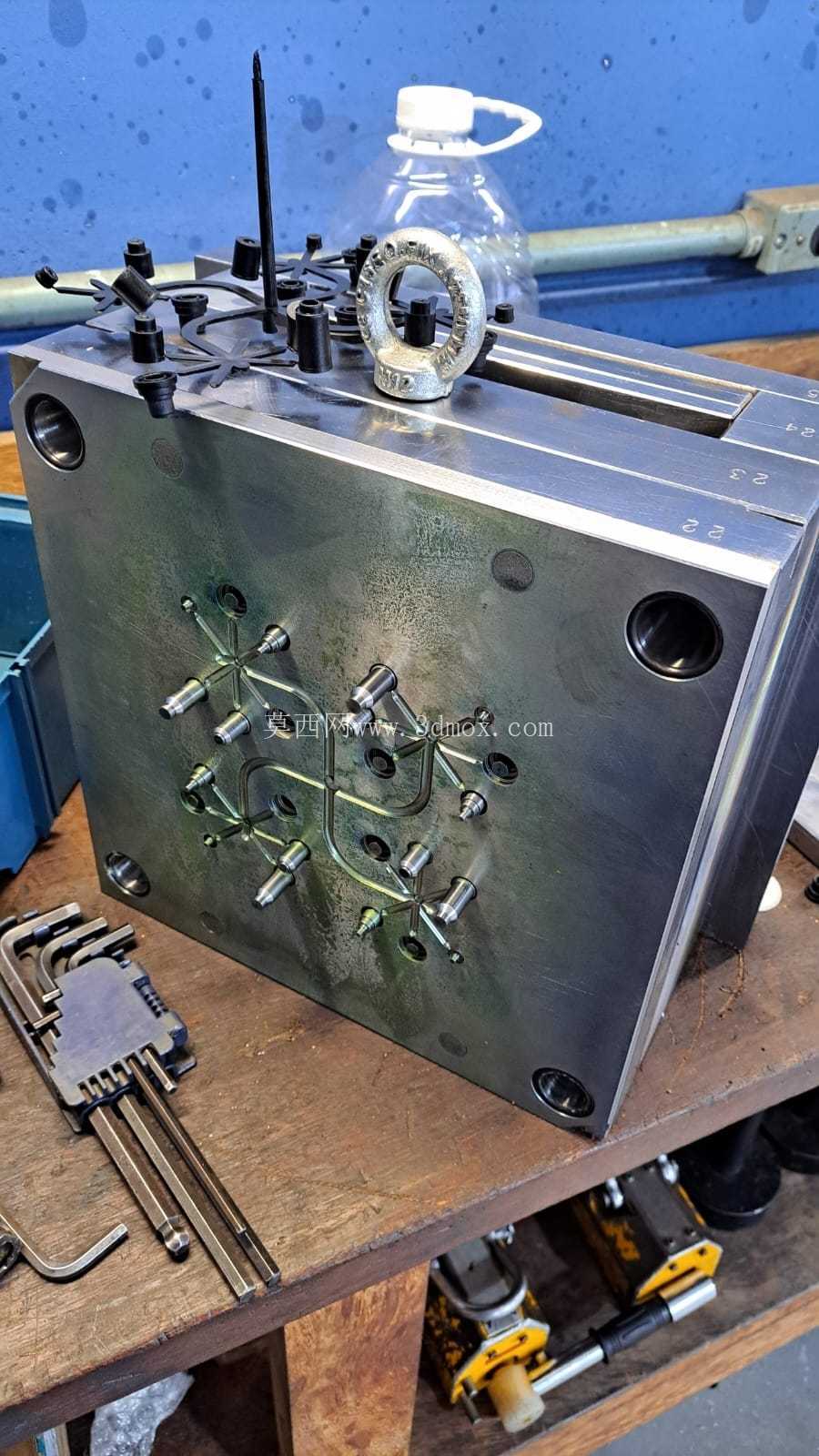

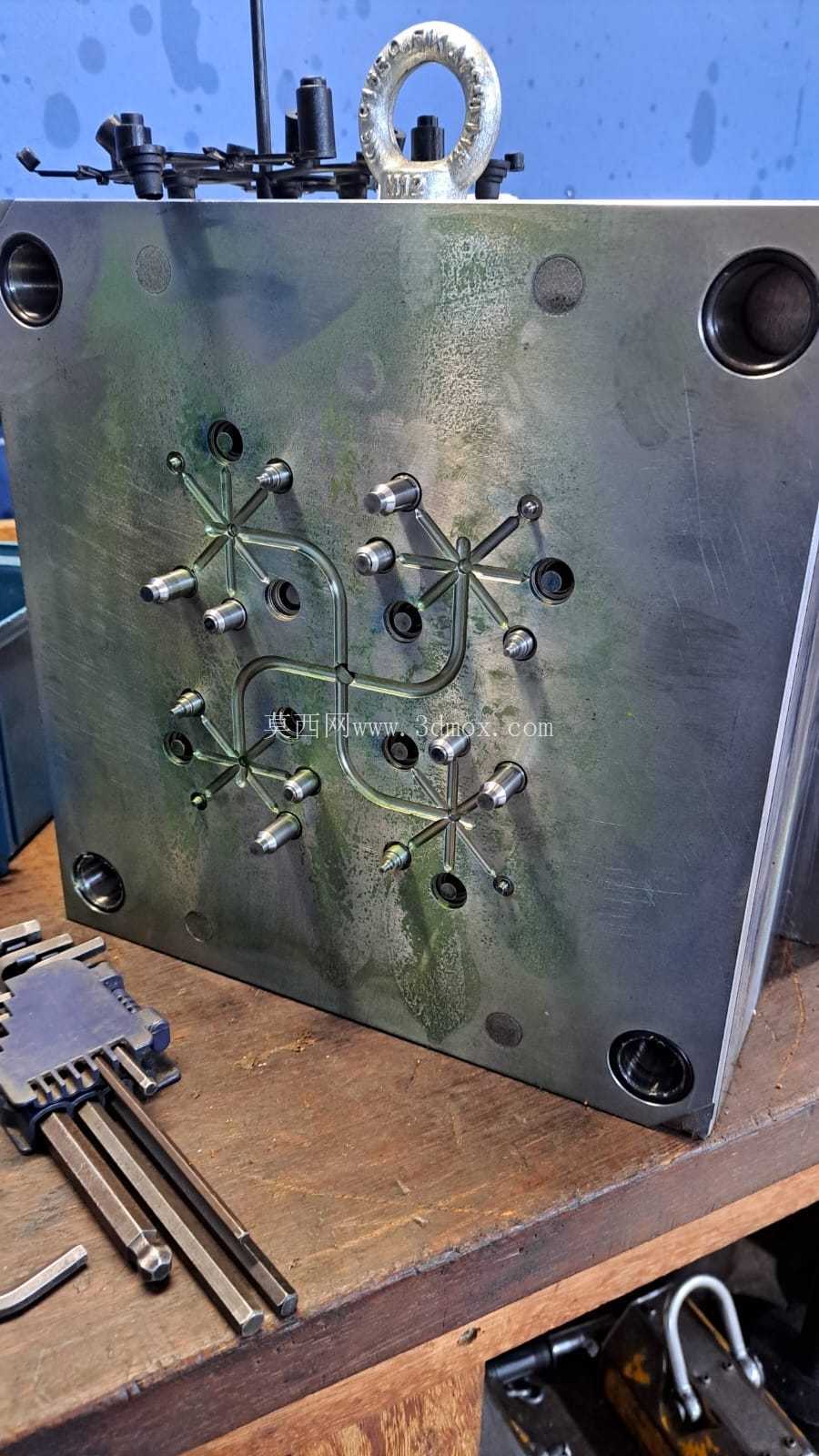

　　模具的进胶方式采用侧浇口布局，浇口位置选在塑胶件的非装配面，成型后去除浇口不会影响零件的装配精度与外观质量，冷却水路沿着模腔轮廓均匀排布，水路直径设置为8mm，进出水接头采用标准快插接口，适配车间常规冷却水循环系统，冷却时长控制在15s以内，保证成型周期满足量产节拍要求。顶出结构采用顶针+推板组合顶出方式，针对塑胶件的薄壁结构区域，顶针位置避开零件的受力薄弱点，防止顶出过程中出现零件变形、顶白等缺陷，推板覆盖零件的大面积平面区域，保证顶出力均匀分布。导向系统采用四组导柱导套配合，导柱设置在动模侧，导套嵌入定模模板内，导柱导套配合间隙控制在0.01mm以内，合模过程中起到精准导向定位作用，避免模腔错位导致零件尺寸超差。

　　模具的安装边界适配车间常用的160T卧式注塑机，定位圈直径为100mm，浇口套球面半径与注塑机射嘴球面匹配，模架整体长宽尺寸为300mm*350mm，闭合高度为280mm，最大开模行程设置为200mm，满足零件顶出取件的空间需求。排气系统开设在分型面的熔体填充末端，排气槽深度控制在0.02mm，既可以顺利排出模腔内的空气，避免零件出现烧焦、缺胶等缺陷，又不会出现溢料问题。这套模具成型的塑胶件为计量泵的流体接触腔体配件，材料选用耐化学腐蚀的POM塑胶原料，成型后零件的表面粗糙度达到Ra0.8，满足流体输送过程中的低阻力要求，同时零件的装配孔位同轴度控制在0.015mm以内，保证与计量泵其他金属配件的装配密封性。

　　在设计过程中，针对塑胶件的局部薄壁区域，模腔对应位置做了局部镶件处理，镶件采用进口模具钢淬火处理，硬度达到HRC52-56，提升该区域的耐磨性能，延长模具整体使用寿命，镶件与模框的配合采用间隙配合，方便后期维护更换，降低模具运维成本。模具的锁模结构采用模架自带的锁模块，配合注塑机的锁模力参数，锁模力设置为80T，足以抵抗成型过程中熔体产生的胀模力，避免生产过程中出现涨模飞边问题。日常生产过程中，这套模具的维护重点在于导柱导套的定期润滑、冷却水路的水垢清理以及顶出结构的定期检查，保证长期量产过程中的成型稳定性，减少批量生产的不良率。
