DN150等径法兰十字四通管路接头

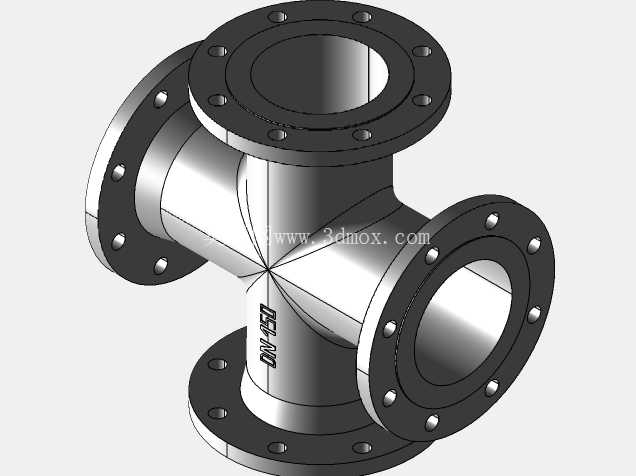

　　在市政给排水主管网布设、化工介质循环管路搭建、消防喷淋系统干管分流、暖通空调水系统管路交汇的场景中，这类等径法兰十字接头是实现四个垂直方向管路连通的核心配件，相比焊接式四通，法兰连接的形式能大幅降低现场施工的焊接工作量，也便于后期管路拆解检修、阀件更换作业，不需要对整段管路进行切割破坏。这款DN150规格的十字接头，四个接口公称通径完全一致，适配所有公称通径150mm的法兰对接管路，接头本体采用等径交汇的腔体结构，内部流道做了圆弧过渡处理，没有直角突变的流道死角，能减少介质流经时的局部阻力损失，也避免介质中杂质在拐角处沉积堵塞，不管是输送清水、消防用水、低压化工流体，还是压缩空气类的气态介质，都能保证流道通畅。

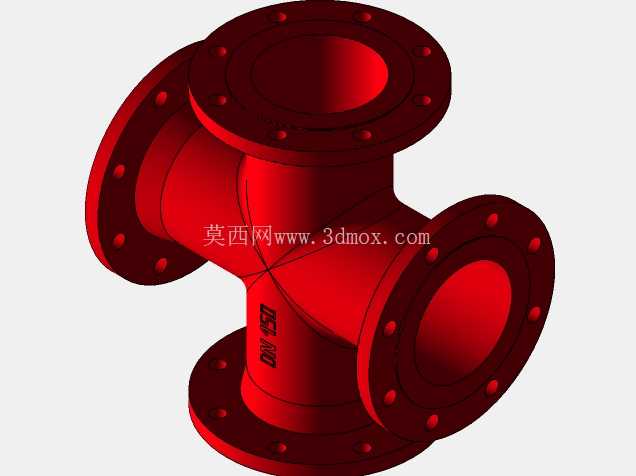

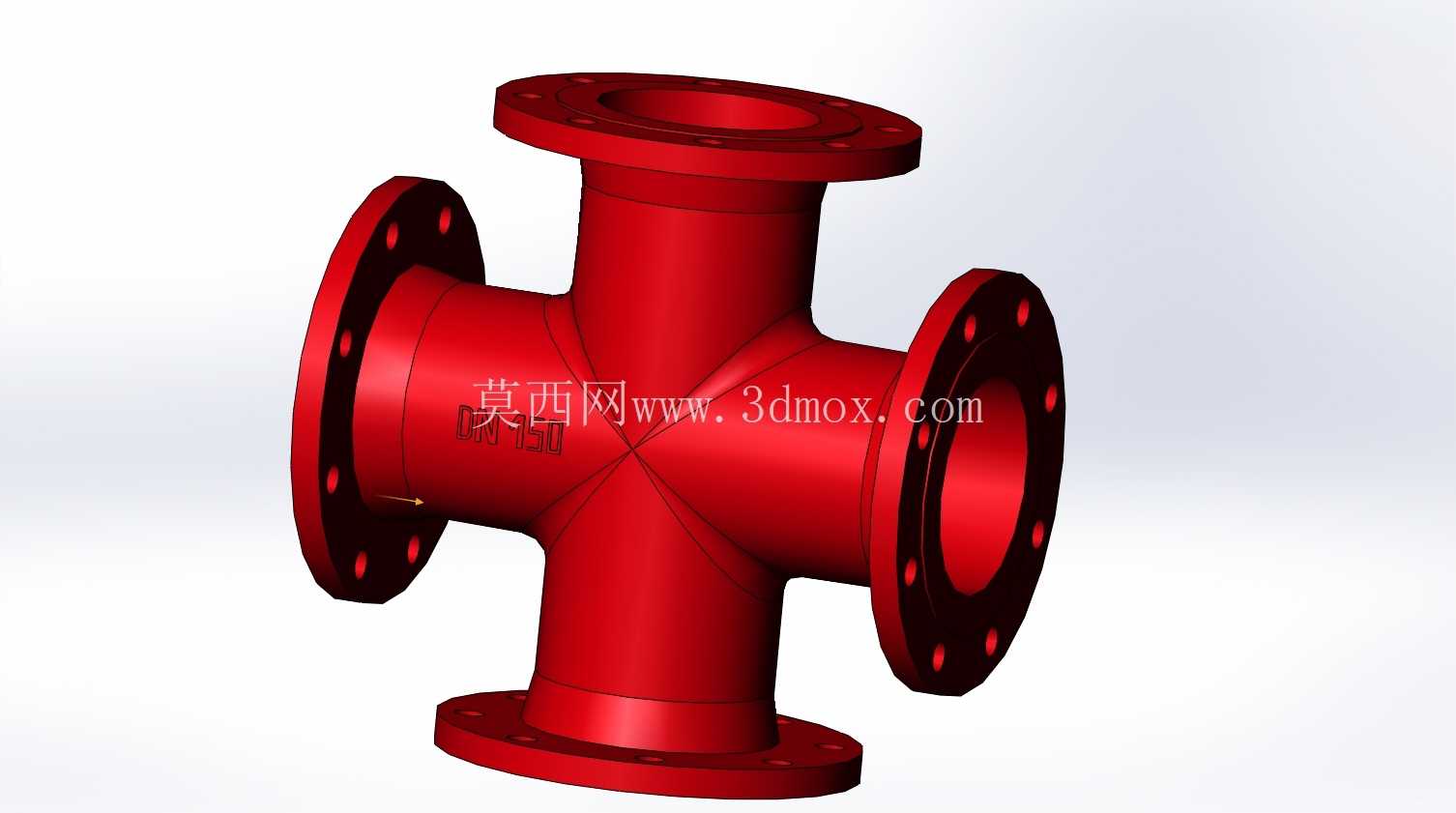

　　从结构设计来看，四个连接端全部采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均匀分布，对接时只需和同规格法兰片对齐，穿入配套螺栓加密封垫片均匀紧固即可完成安装，不需要额外加工适配接口，安装容错率高，现场施工人员不需要特殊工装就能完成装配。接头本体的壁厚按照公称压力1.6MPa的常规管路工况设计，交汇核心位置做了局部加厚处理，抵消四个方向管路应力集中带来的结构强度风险，避免长期受管路振动、介质压力冲击出现焊缝开裂或者本体变形的问题，外表面做了红色涂覆处理，一方面是做防腐防锈，延长户外或者潮湿工况下的使用寿命，另一方面也和消防管路、工业循环水管路的标识色匹配，便于现场管路巡检时快速识别介质类型。

　　安装边界方面，要注意四个法兰端的对接面需要保持平行，螺栓紧固时要采用对角交替紧固的方式，避免法兰面受力不均导致密封垫片压偏泄漏，接头安装位置需要预留足够的操作空间，方便后期螺栓拆卸、密封件更换作业，不要把接头核心交汇段紧贴墙面或者其他设备本体，预留至少200mm的操作间隙。在管路系统排布时，这类十字接头通常设置在管路需要同时向三个垂直方向分流的节点位置，替代多个弯头加三通的组合连接方式，能减少管路的连接节点数量，降低整个管路系统的泄漏风险点，同时缩短管路安装的总长度，节省管材和安装成本。

　　建模过程中，法兰盘的密封面凸台高度、螺栓孔的中心距、孔位直径都严格遵循对应公称通径的法兰尺寸标准，保证和市面上的标准法兰配件完全适配，不会出现孔位错位、密封面不匹配无法安装的问题，内部流道的过渡圆弧半径经过反复校核，既保证流道通畅，也不会因为过渡圆弧过大导致本体外形尺寸超标，影响现场安装空间。
