萨大夫SL90-20型齿轮箱结构三维建模

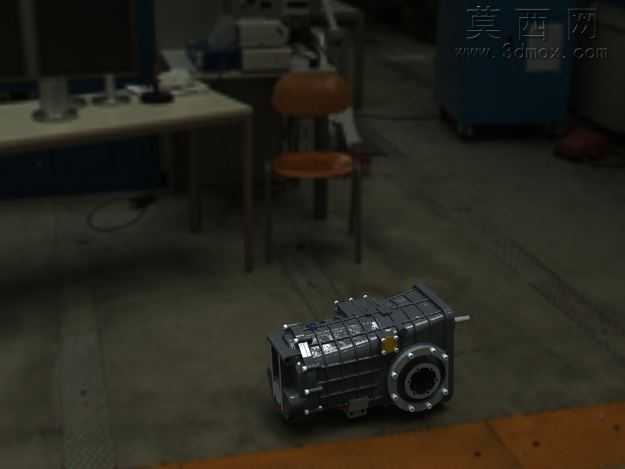

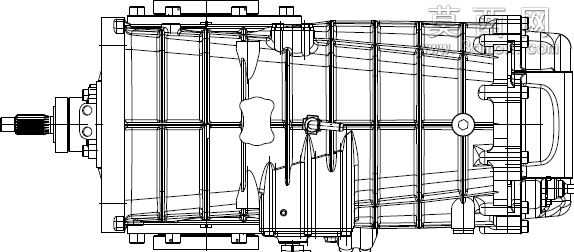

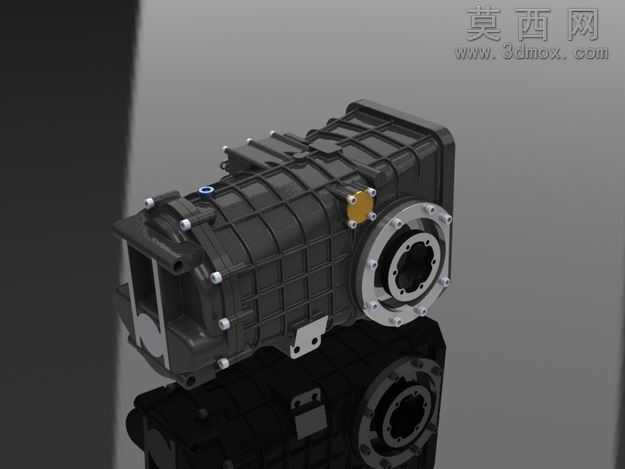

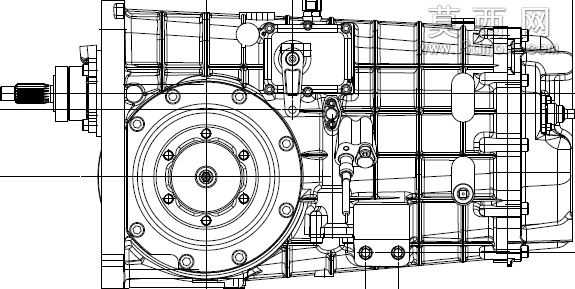

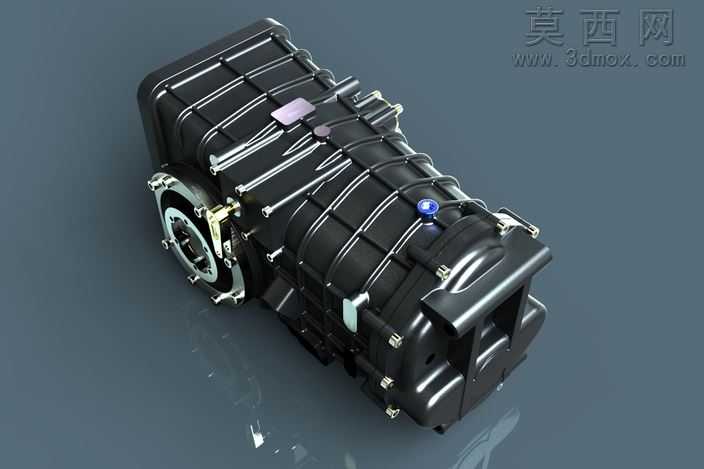

本次齿轮箱三维建模以萨大夫SL90-20型号实物蓝图为核心参考依据，建模过程优先保障核心装配尺寸的精准还原，所有基础定位尺寸均从原厂工程蓝图中逐段提取校验，确保输入轴、输出轴、各级传动齿轮副、换挡机构、箱体结合面的关键配合尺寸与设计基准完全对齐。建模初期先梳理齿轮箱的整体层级装配逻辑，将整体结构拆分为主箱体、侧端盖、输入轴组件、中间传动轴组件、输出轴组件、换挡拨叉机构、润滑密封结构七大独立模块，按照从内到外的装配顺序逐模块完成特征构建，避免建模过程中出现特征参照混乱、装配干涉的问题。针对箱体部分的复杂加强筋、安装定位孔、轴承座沉台结构，采用草图拉伸结合布尔运算的方式完成特征搭建，对箱体壁面的过渡圆角、安装凸台的拔模斜度均按照蓝图标注的工艺参数进行还原，保证模型既符合结构设计逻辑，也适配实际铸造加工的工艺要求。对于内部的传动齿轮构件，先根据蓝图标注的模数、齿数、压力角、螺旋角参数生成渐开线齿廓，通过螺旋扫描完成斜齿特征的构建，再对齿轮的轮毂键槽、减重孔、定位挡圈槽等细节特征逐一完善，确保齿轮副的啮合间隙符合传动设计要求。换挡机构部分重点还原拨叉的滑动行程、同步器的装配位置、换挡轴的定位结构，保证各活动构件的运动行程与实际工作状态一致。建模过程中对非核心的微小工艺倒角、表面标识等特征做了适度简化，在不影响整体结构准确性的前提下降低模型的冗余特征量，虽然部分非关键尺寸因蓝图提取的近似性存在微小偏差，但所有核心安装尺寸、传动中心距、轴系定位尺寸均经过多轮校验，完全满足结构分析、装配演示、方案参考的使用需求，模型整体完整还原了该款齿轮箱的多挡位传动结构布局，清晰呈现了定轴式齿轮传动的动力传递路径，可用于机械传动结构教学、齿轮箱方案设计参考、装配工艺模拟等场景。
