高精度直齿锥齿轮传动结构三维设计

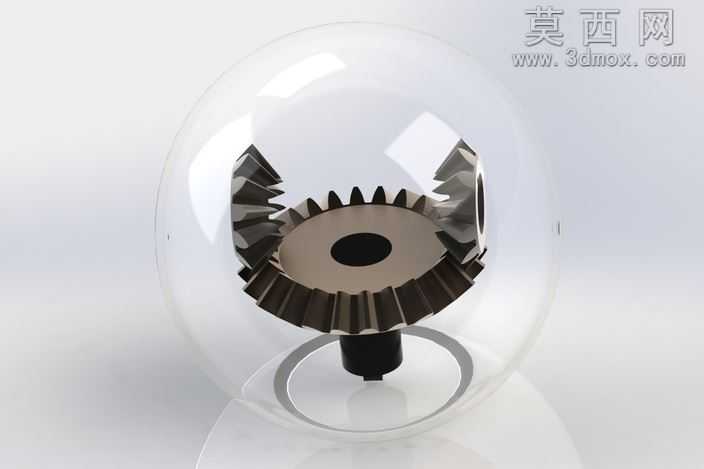

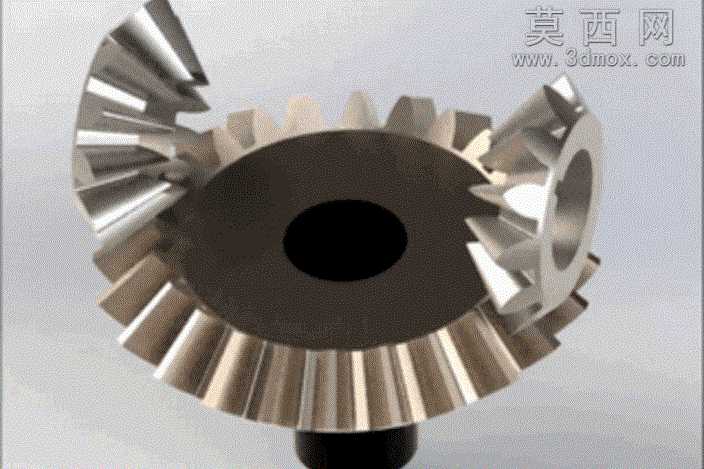

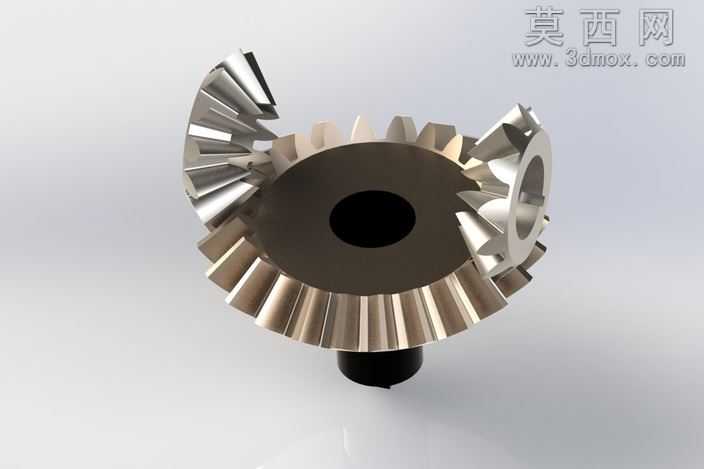

本作品为直齿锥齿轮三维建模设计，建模过程严格遵循机械设计手册中锥齿轮的参数规范，首先通过三维建模软件完成齿轮基础参数的定义，依据模数、齿数、压力角、分锥角、齿顶高系数、顶隙系数等核心参数，先绘制齿轮的背锥展开轮廓，通过渐开线方程生成精准的齿廓曲线，确保齿形啮合的精度符合传动要求。建模过程中先构建齿轮的基体结构，完成轮坯的锥面、中心安装孔、定位端面的特征创建，中心孔采用标准通孔设计，可适配常规的传动轴安装需求，端面预留的安装定位基准可保证齿轮装配时的同轴度要求。齿部特征通过阵列命令完成均匀排布，每一个轮齿的齿顶、齿根、齿侧曲面都经过曲率检查，避免出现曲面畸变、尖角等建模缺陷，保证轮齿啮合时的接触面积均匀，减少传动过程中的应力集中。材质渲染阶段采用金属合金钢材质，调整材质的金属度、粗糙度参数，还原机械加工后齿轮的金属质感，齿面添加细微的磨削纹理效果，模拟实际机加工后的表面状态，轮齿的棱边做微小的倒角处理，还原真实零件加工时的去毛刺工艺细节。结构设计上充分考虑锥齿轮的相交轴传动特性，两个配对齿轮的分锥顶点严格交汇于轴线交点，保证传动比的准确性，齿侧间隙预留合理范围，既可以避免传动卡滞，也能保证传动过程中的回程误差控制在合理区间。设计思路围绕通用机械传动场景的使用需求，兼顾模型的参数化可编辑性，使用者可通过修改核心参数快速生成不同规格的锥齿轮模型，可用于机械传动结构的虚拟装配、运动仿真、干涉检查，也可作为机械设计教学、传动方案演示的数字化模型使用，模型的结构细节完整还原真实锥齿轮的加工特征，没有过度简化关键结构，能够满足各类机械设计场景下的使用需求。
