带手动操作机构的法兰连接球阀结构设计

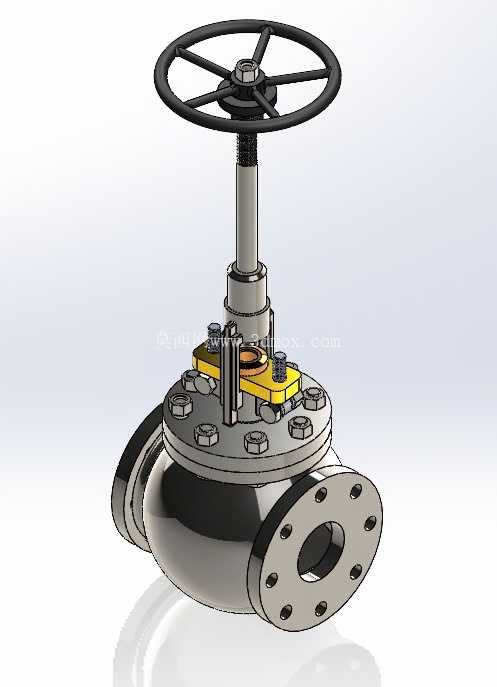

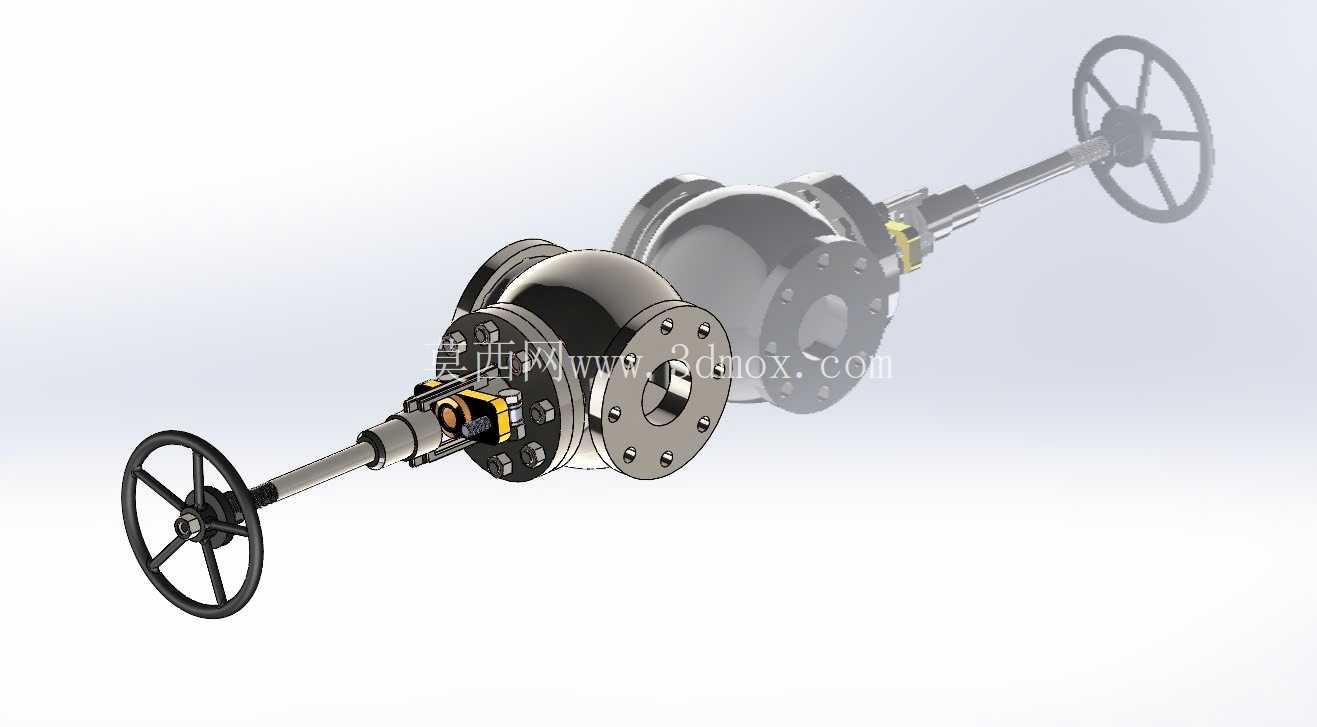

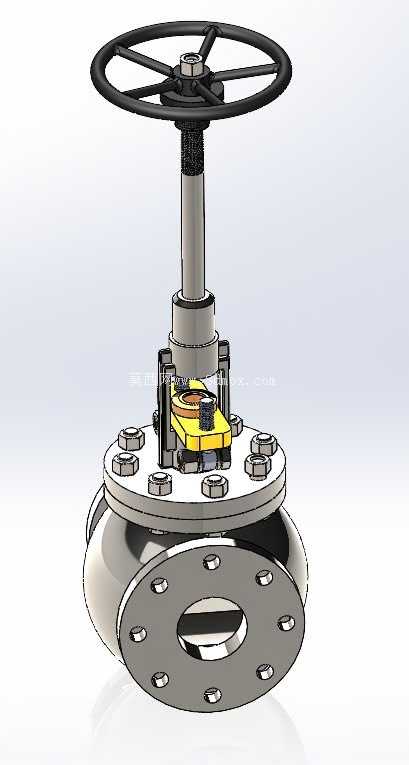

　　在石化输送、市政给排水、工艺流体管路、暖通循环系统等场景中，手动法兰球阀始终是管路截断与导通控制的核心基础部件，本次呈现的球阀结构，完全围绕工业现场实际安装与操作需求展开设计，没有冗余的装饰性结构，每一处几何特征都对应实际工况下的功能要求。从结构逻辑来看，这款球阀采用双侧法兰连接形式，法兰端面上的螺栓孔位严格遵循通用管路法兰的配接标准，孔位分度圆直径、螺栓孔孔径、法兰密封面的粗糙度与平面度要求，都匹配常规工业管路的安装公差，安装时不需要额外加工转接件，可直接与同压力等级的管路法兰对接，密封面采用凸面结构，配合非金属密封垫片就能实现可靠的端面密封，避免流体从连接位置渗漏。阀门的操作端采用加长阀杆配合手轮的结构，手轮为轮辐式设计，轮缘直径经过力矩核算，操作人员不需要借助加力杆，仅靠手部力量就能实现额定压力下的阀门启闭，阀杆与阀体之间设置了多级密封结构，既可以防止管路内的流体沿阀杆间隙外漏，也能阻挡外部环境中的粉尘、水汽进入阀体内部磨损阀杆配合面，加长阀杆的设计主要考虑到现场管路保温层的安装需求，当管路外包覆厚度较大的保温材料时，手轮位置会高出保温层表面，操作人员不需要破坏保温层就能直接操作阀门，这一点在低温流体输送、高温介质管路的现场应用中实用性极强。

　　阀体内部的球体采用通径设计，流道内壁与管路内壁平滑过渡，流体通过阀门时的局部阻力系数远小于截止阀、闸板阀类产品，不会在阀腔内部形成明显的涡流区，一方面可以降低管路输送过程中的压力损失，减少泵组的动力消耗，另一方面也能避免流体中的固体杂质在阀腔内沉积，尤其适合输送带有少量固体颗粒的流体介质。球体与阀座的配合面采用高精度球面配合，密封比压经过严格核算，在额定工作压力范围内，无论是截断状态还是启闭过程中，都能保证密封可靠，不会出现内漏问题。从安装边界来看，这款球阀的结构长度，也就是两个法兰端面之间的距离，符合通用球阀的安装尺寸系列，现场替换同规格旧阀门时，不需要调整原有管路的支架位置与管道间距，直接拆装就能完成替换，阀体上部的操作机构没有超出法兰外径的侧向突出结构，多组阀门并排安装在管廊上时，不会出现相邻阀门手轮干涉的问题，手轮的最高位置距离阀体中心线的高度也控制在常规操作范围内，站在地面或者常规操作平台上就能完成启闭操作，不需要额外搭建操作梯台。

　　设计过程中，所有配合部位的公差都经过匹配校核：阀杆与阀体的配合采用间隙配合，既保证阀杆转动灵活无卡滞，又不会因为间隙过大导致密封件偏磨；法兰螺栓孔的位置度公差控制在合理范围内，避免现场安装时出现螺栓无法穿入的问题；手轮与阀杆的连接采用方榫配合，传递扭矩时不会出现打滑，同时也方便后期维护时快速拆换手轮。很多现场应用中容易忽略的细节在这个结构里也有体现：阀杆上设置了启闭位置的限位结构，当手轮转动到全关或者全开位置时会被刚性限位，操作人员不需要额外观察阀位指示就能确认阀门的开关状态，避免因为过度旋转导致球体密封面被阀座剪切损坏；阀体底部没有设置突出的排污堵头结构，减少了一个潜在的外漏点，同时也让阀门可以直接安装在贴近地面或者支架的位置，不需要预留额外的底部操作空间。

　　这款球阀的结构完全适配常规工业环境下的手动管路控制需求，没有集成电动、气动执行机构的复杂结构，整体可靠性高，维护成本低，在不需要远程自动控制的管路段，这种纯手动结构的故障率远高于带执行机构的阀门，是工业管路系统里应用最广泛的阀类结构之一。建模过程中，所有零件的几何特征都完全按照实际加工工艺进行构建，比如阀体的铸造圆角、法兰端面的加工退刀结构、手轮的铸造拔模斜度，都和实际生产的零件保持一致，没有出现无法加工的理想化几何结构，不管是用于管路系统的方案设计选型，还是用于阀门结构的教学演示，或者是作为管路装配场景的配套模型，都能完全匹配使用需求，不会出现结构与实际产品脱节的问题。
