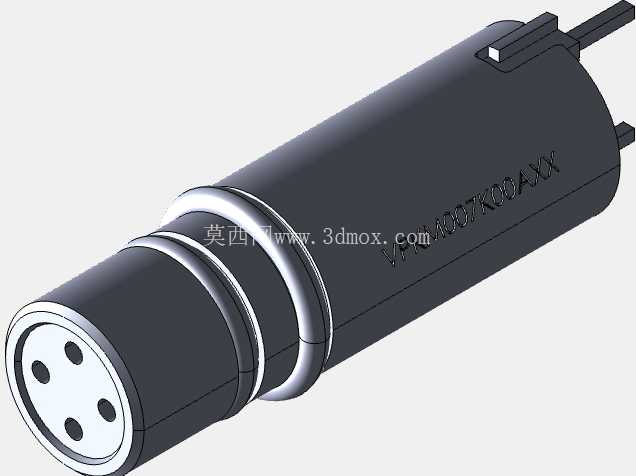

这款二通插装式电磁阀常出现在紧凑空间的流体控制回路里,比如小型液压动力单元的支油路、医用流体设备的通断控制工位、便携气动工具的气路切换节点,这类场景普遍留给阀件的安装空间极小,同时要求阀件响应速度快、内泄漏量控制在极低水平,不能因为阀件的体积压缩就牺牲密封可靠性。从结构设计逻辑来看,这款阀采用插装式嵌入安装的思路,没有额外的外置安装法兰结构,整体为圆柱型主体,安装时直接嵌入对应阀块的预制安装孔内,靠主体上的多道密封圈完成不同压力腔的隔离,相比板式安装的同通径电磁阀,能节省至少40%的安装投影面积,非常适合集成度高的阀组设计。
阀的驱动部分采用螺线管直动结构,没有先导级的额外流道,通电后螺线管产生的电磁力直接驱动阀芯完成换向动作,这种结构的优势在于响应延迟短,在24V额定供电下,阀芯从初始位置到完全开启的动作时间能控制在十毫秒级别,适合需要频繁通断、对动作时序有精准要求的控制回路。从外形尺寸边界来看,主体为等径圆柱段加端部出线结构,圆柱段的外径公差控制在h7级别,和阀块安装孔的H7公差形成间隙配合,既保证安装时能顺利推入,又不会因为间隙过大导致密封圈偏磨,安装时需要注意阀块孔的入口处必须做15到30度的导入倒角,倒角深度要覆盖第一道密封圈的压缩行程,避免安装时切损密封圈导致泄漏。端部的电气接插件为侧出式插针结构,接线时不需要在阀的轴向预留额外的接线空间,只需要在径向留出接插件的插拔操作空间即可,这一点在多阀密集排布的集成阀块设计中非常实用,能进一步压缩阀组的整体体积。功能特性上,这款阀为常闭型二通结构,断电状态下阀芯靠复位弹簧的预紧力压在阀座密封面上,切断进出口之间的流道,通电后电磁力克服弹簧力和介质压力的反作用力,带动阀芯离开阀座,流道完全导通,介质可以从阀的一端流向另一端,流道的通径设计匹配小流量工况,适合控制支路的小流量流体通断,不适合作为主路的大流量控制阀使用。
逆向建模过程中,需要重点关注几个关键配合尺寸:一是阀芯和阀套的配合间隙,这个间隙直接决定内泄漏量的大小,间隙过大会导致断电状态下泄漏量超标,间隙过小会增加阀芯运动的卡滞风险,尤其是在介质清洁度不高的工况下,过小的配合间隙很容易被介质中的颗粒杂质卡滞,导致阀件失效;二是复位弹簧的预压缩量,预压缩量过小会导致断电状态下密封比压不足,出现密封失效泄漏,预压缩量过大会需要更大的电磁力才能驱动阀芯动作,可能出现通电后阀芯无法完全开启的问题;三是密封圈的槽型尺寸,槽的宽度和深度必须匹配所选密封圈的线径,保证密封圈安装后有合理的压缩率,压缩率过大容易导致密封圈老化加速,使用寿命缩短,压缩率过小则无法实现可靠密封。
实际选型应用时,需要注意这款阀的适用介质范围,常规丁腈橡胶密封的版本适合矿物液压油、压缩空气等常规介质,如果用于腐蚀性介质或者特殊流体,需要更换对应材质的密封件,同时要核对工作压力范围,直动式电磁阀的工作压力上限和通径直接相关,这款微型阀的通径较小,因此能承受的工作压力比大通径直动阀更高,但使用时不能超过额定压力上限,否则会出现电磁力无法克服介质压力、阀芯无法正常开启的问题。安装过程中还要注意,阀块的安装孔内不能有残留的铁屑、毛刺等加工杂质,安装前要对阀块流道进行充分清洗,避免杂质进入阀内部卡滞阀芯,电气接线时要注意供电电压的极性,虽然直流螺线管反接也能产生电磁力,但长期反接可能会导致剩磁累积,影响阀芯的复位可靠性。
