雅各布型管道连接法兰结构设计

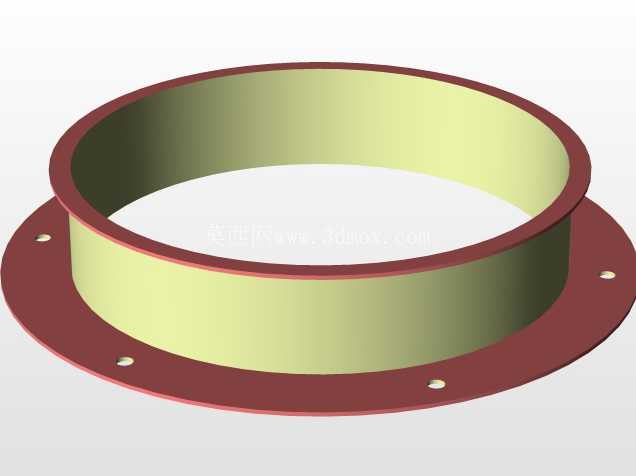

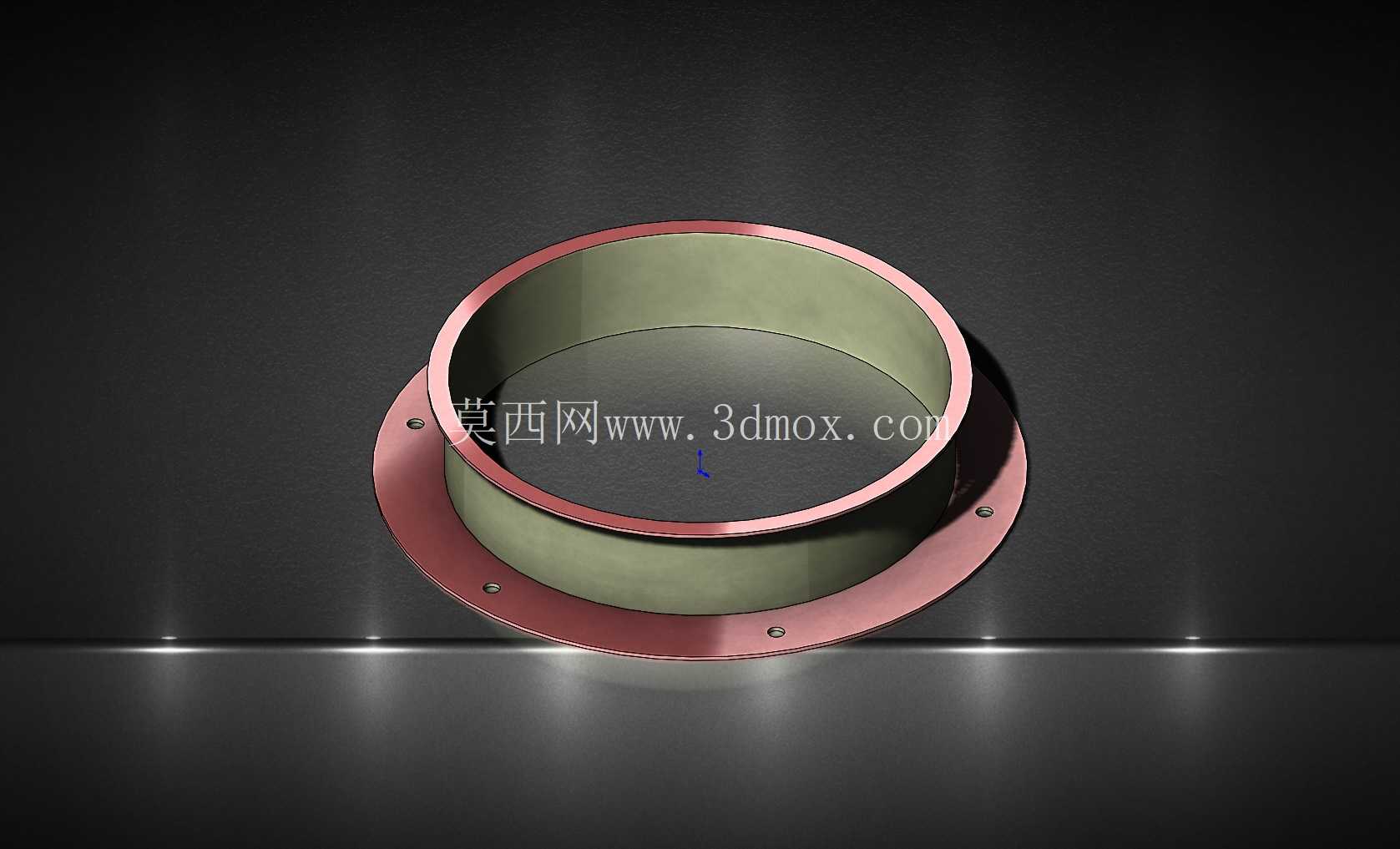

　　在粉体输送、通风除尘、食品级物料管路系统中，这类带颈平焊结构的连接法兰是管路对接环节的核心基础零件，区别于普通国标法兰，雅各布系列法兰专门针对快装式薄壁管路设计，在粮食加工、烟草输送、工业除尘、塑料粒子输送等低压管路场景中应用极广，很多现场施工人员习惯称其为抱箍配套法兰，实际其结构设计完全匹配薄壁快装管路的安装公差要求。从结构上看，该法兰采用带直颈的圆盘式结构，直颈段与薄壁管道采用插接后焊接或者卡箍压接的方式固定，圆盘端面上均匀分布的安装孔用于穿装螺栓或者配合快装卡箍实现对接，直颈的高度经过精确计算，既能够保证与管道插接时有足够的配合长度，避免焊接时出现焊穿薄壁管的问题，又不会因为直颈过长导致管路流道出现不必要的突扩结构，减少物料输送过程中的积料风险。

　　设计这类法兰的时候，首先要考虑的是管路通径的匹配性，直颈的内径必须与对接管道的内径保持齐平，不能出现台阶错位，否则在输送粉体物料时，台阶位置会长期积存物料，时间久了容易出现物料霉变、堵料的问题，尤其是在食品、医药行业的物料输送场景中，流道齐平是强制要求的设计指标。法兰盘的厚度设计需要兼顾密封压紧力的需求和材料成本控制，因为这类法兰多用于0.1MPa以下的低压输送场景，不需要像高压法兰那样做很厚的盘体，只需要保证螺栓拧紧时盘体不会出现翘曲变形，能够将密封垫的压缩量控制在合理区间即可，盘面上的安装孔位置度公差需要严格控制，否则现场安装时会出现孔位对不齐的问题，尤其是多段管路拼接的时候，孔位累计误差会导致最后一段管路无法安装。

　　从安装边界来看，这类法兰的盘体外径比同通径的国标平焊法兰更小，因为其配套的是快装卡箍或者小规格螺栓连接，不需要预留太大的螺栓操作空间，在设备内部空间紧凑的管路布局场景中，这种小外径法兰的优势非常明显，能够有效减少管路占用的空间，提升设备内部的空间利用率。直颈段的外径公差需要严格控制，因为很多场景下会采用套接后抱箍压紧的连接方式，如果直颈外径公差过大，会出现抱箍压不紧或者套不进去的问题，表面粗糙度也需要控制在合理范围，过于粗糙的表面会导致密封件出现早期磨损，过于光滑的表面又会增加加工成本，一般控制在Ra3.2就能满足大部分场景的密封需求。在实际选型应用中，这类法兰需要根据输送介质的特性选择对应的材质，普通工业除尘场景可以采用普通碳钢做喷塑处理，食品级物料输送场景则需要采用304或者316L不锈钢做抛光处理，接触物料的表面抛光度需要达到卫生级要求，避免物料粘附。法兰盘与直颈的连接位置采用圆弧过渡设计，避免应力集中，因为管路系统运行过程中会出现一定的振动，如果采用直角过渡，长期振动下容易在焊缝位置出现开裂问题，圆弧过渡能够有效分散应力，提升法兰的抗疲劳性能。很多设计人员在选用这类法兰的时候容易忽略密封槽的设计，实际上该系列法兰的密封面是平面结构，不需要加工密封槽，配套的是平板式橡胶或者硅胶密封垫，安装时只需要将密封垫夹在两个法兰的密封面之间，通过卡箍或者螺栓压紧即可实现密封，这种设计的好处是密封垫更换非常方便，现场维护时不需要复杂的工具就能完成密封件的更换，大幅降低管路系统的维护成本。从流道特性来看，直颈段与管道齐平的设计能够让管路内部的流场更加平顺，减少风阻或者物料输送阻力，在通风除尘系统中，更低的流阻意味着风机的能耗可以进一步降低，在粉体输送系统中，平顺的流道能够减少物料破碎的概率，尤其是输送脆性物料的时候，流道的平顺性直接影响成品率。

　　另外，法兰盘上的安装孔采用均匀分布的设计，不管是两孔、三孔还是四孔结构，都需要保证孔位相对于法兰中心的对称度，这样在安装的时候可以根据现场的管路走向调整法兰的安装角度，不需要刻意对齐孔位方向，提升现场安装的灵活性。在三维建模过程中，这类零件的建模重点在于保证各尺寸的关联性，直颈内径、直颈外径、法兰盘外径、安装孔中心距、安装孔直径、法兰盘厚度、直颈高度这些参数需要建立参数化关联，当需要调整通径规格的时候，只需要修改对应的通径参数，其他尺寸就能自动更新，大幅提升系列化设计的效率。建模时还需要注意焊缝位置的工艺缺口设计，虽然很多三维模型不会把焊缝画出来，但在实际生产中，直颈与法兰盘连接的位置需要预留焊接工艺缺口，保证焊接时焊角能够填满连接缝隙，避免出现焊接缺陷。很多新手设计这类法兰的时候，会直接套用高压法兰的尺寸参数，导致整个法兰结构笨重，成本偏高，而且安装空间占用大，实际上低压输送场景下的法兰设计，核心是在保证密封性能和连接强度的前提下，尽可能精简结构，降低材料消耗，同时提升安装维护的便利性。这类法兰在实际使用中，经常会和弯头、三通、变径管等管路配件配合使用，形成完整的管路输送系统，其尺寸的标准化程度直接影响整个管路系统的互换性，目前行业内通用的雅各布法兰尺寸已经形成了事实上的行业标准，不同厂家生产的同规格法兰都可以实现互换，这也是其能够在粉体输送行业广泛应用的重要原因。在安装过程中，需要注意法兰密封面的清洁，不能有焊渣、杂物附着在密封面上，否则会导致密封失效，出现漏风、漏料的问题，螺栓拧紧的时候需要采用对角拧紧的方式，保证密封垫受力均匀，避免因为单侧受力过大导致密封垫变形失效。对于有防静电要求的输送场景，法兰安装时还需要在两个法兰之间加装静电跨接线，避免物料输送过程中产生的静电积累引发安全隐患，这时候法兰盘上需要预留专门的静电跨接安装位置，不过这个结构一般不需要在法兰本体上加工，只需要在安装时利用现有的螺栓固定跨接线即可。从长期使用的角度来看，这类法兰的失效形式主要有两种，一种是密封面长期受压出现变形导致密封失效，另一种是直颈与管道连接的位置因为振动出现焊缝开裂，所以在设计时就需要针对这两种失效形式做优化，比如适当增加法兰盘的刚度避免密封面变形，在直颈与法兰盘连接位置增加圆弧过渡减少应力集中，提升焊缝的抗疲劳性能。
