220V250W单头出线10X100规格加热棒

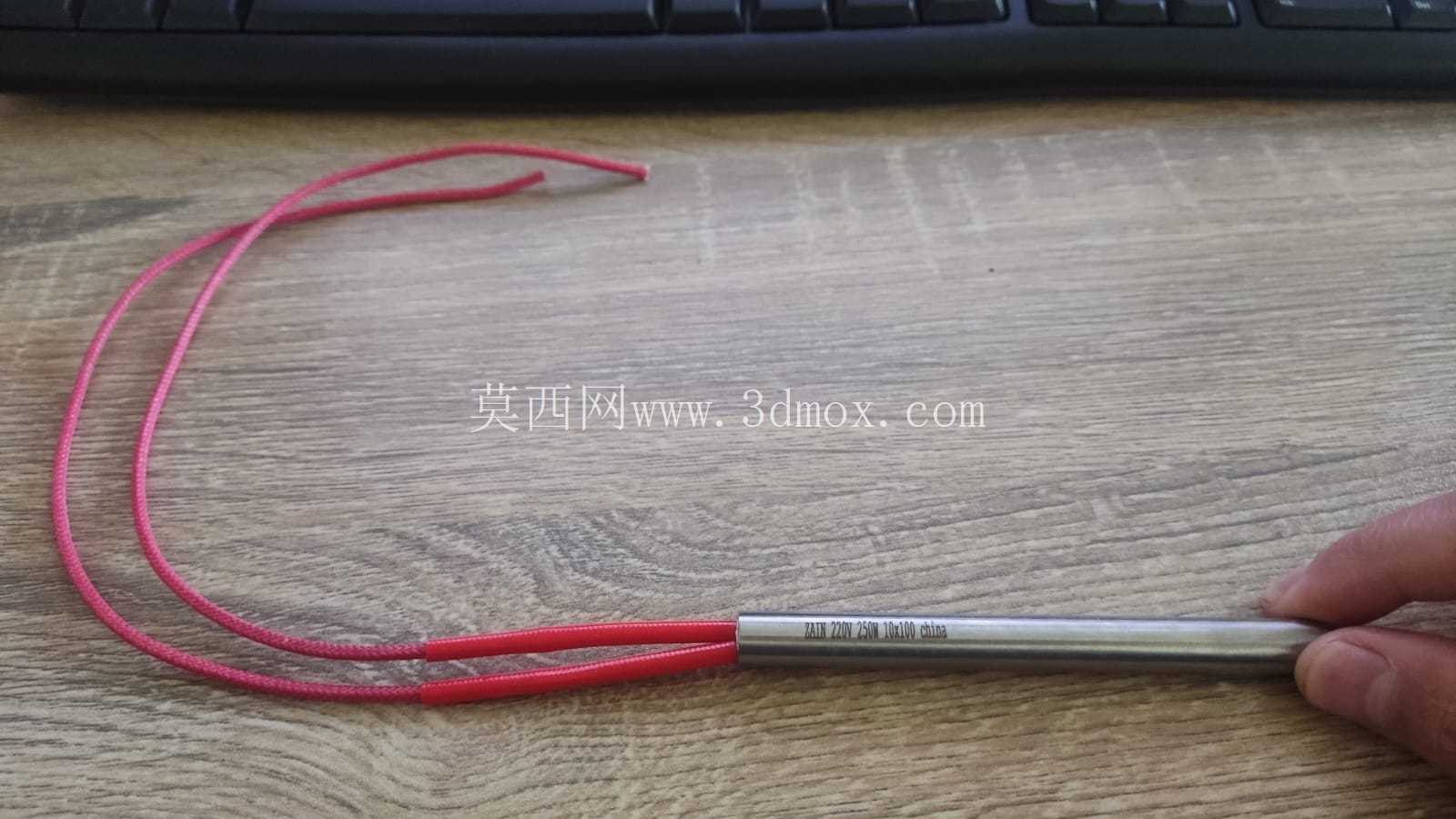

在各类小型工业加热工位、模具温控场景、实验设备加热单元中，单头出线的加热棒是应用频次极高的电热转换元件，本次建模的这款加热棒额定工作电压220V，额定功率250W，主体发热段直径10mm，整体长度100mm，出线端采用耐高温引线引出，适配多数需要局部精准加热的安装场景。

从实际工程选型角度看，这类小直径单头加热棒常被嵌入模具的预留加热孔内，为注塑模流道、小型热压工位、3D打印喷头加热块、实验台恒温载台提供稳定热源，相比缠绕式电热丝，棒状结构的加热元件能更紧密地与安装孔壁贴合，减少空气间隙带来的热阻，提升热传导效率，降低局部过热烧损的概率。建模过程中首先明确了安装边界：发热段的圆柱面为主要配合面，直径公差需控制在合理的间隙配合范围内，既保证安装时能顺利插入预留孔，又不会因间隙过大导致热量堆积在棒体内部缩短使用寿命；出线端的引线长度预留了足够的弯折空间，避免安装时引线根部反复弯折出现断线问题，引线外层的绝缘护套采用耐温材质建模还原，匹配实际使用中靠近加热端的高温环境要求。

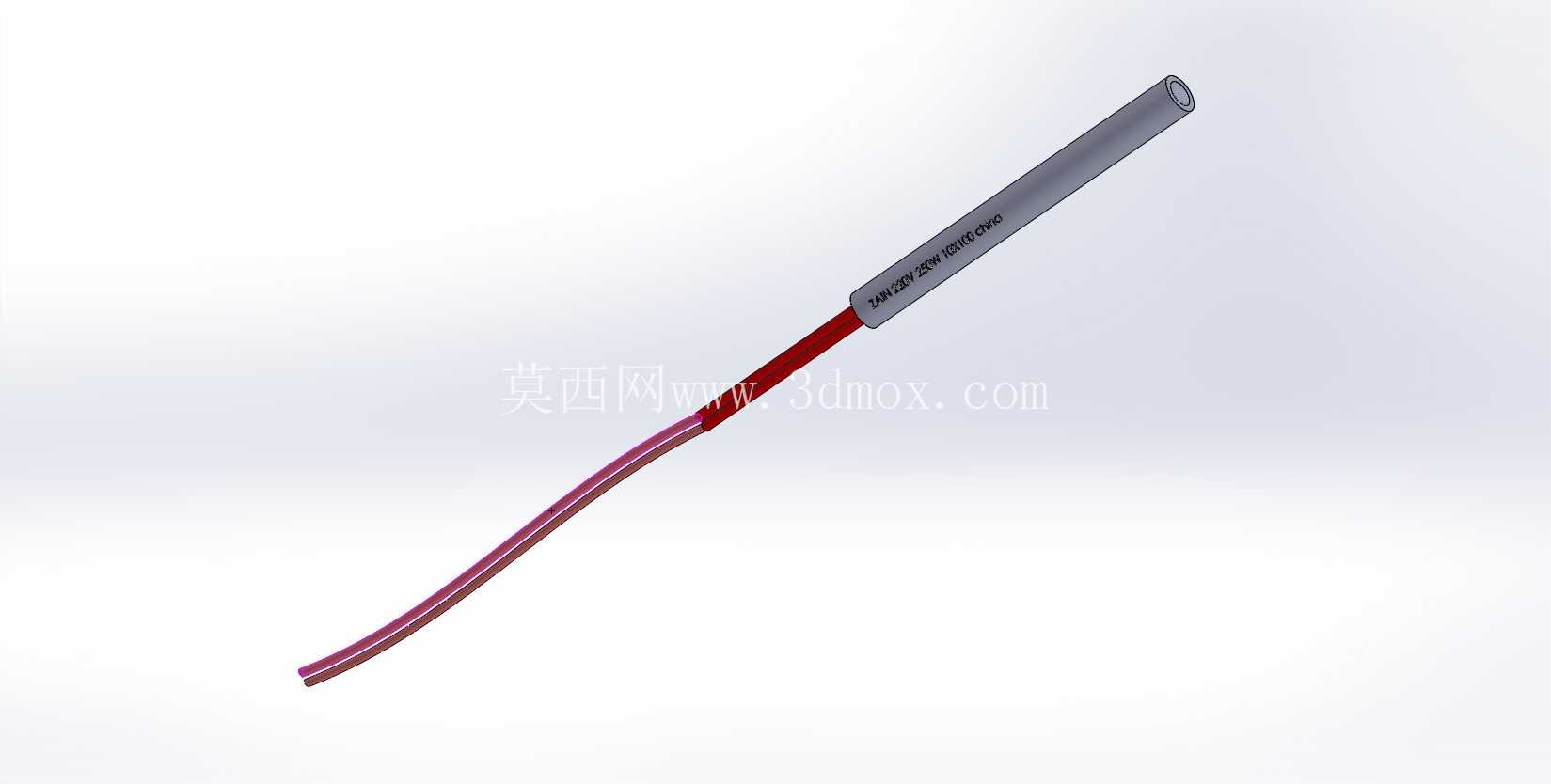

设计思路上，这款加热棒采用一端出线的结构，另一端为封闭的圆头端面，安装时可以从单侧插入安装孔，不需要在设备两侧预留操作空间，对于安装空间紧凑的工位十分友好。棒体的金属外壳采用导热性优异的金属材质建模，内部的发热丝填充结构做了简化还原，重点还原外部安装所需的所有尺寸特征：包括棒体总长度、发热段长度、出线端的台阶尺寸、引线的直径参数，这些都是结构设计人员在做设备布局时需要重点核对的尺寸——比如安装孔的深度需要略大于棒体长度，预留一定的热膨胀空间，出线端的台阶直径要大于安装孔直径，起到安装限位的作用，避免加热棒滑入孔内无法取出。

在实际应用中，这类250W功率的10mm直径加热棒，单位面积发热功率处于合理区间，既可以满足快速升温的需求，又不会因为表面负荷过高导致外壳氧化过快，适合长期工作在200-500摄氏度的温控区间。建模时特意还原了棒体表面的标识印刷区域，实际产品上会标注电压功率参数，方便运维人员更换时核对参数，避免错装不同功率的元件导致温控失效。引线与棒体的衔接处做了密封结构还原，这个位置是加热棒的常见失效点，密封结构可以防止使用环境中的水汽、油污进入棒体内部，造成绝缘下降甚至短路问题。

对于结构设计人员来说，调用这类标准加热棒模型时，不需要重新绘制内部的发热结构，只需要核对外部安装尺寸与自身设备的安装位是否匹配，预留好引线的走线空间，同时在安装孔的设计上考虑加热棒的拆装便利性，避免过盈配合导致后期更换时无法取出。另外在布局时要注意引线的走向，要远离高温区域，或者额外增加高温护套保护引线，避免引线长期受高温烘烤出现绝缘层老化开裂。这款模型还原了加热棒的所有外部装配特征，能够直接用于设备装配的干涉检查、安装孔位匹配验证，减少设计阶段的尺寸核对误差，避免实际加工安装时出现孔位尺寸不匹配、安装空间不足的问题。

从热设计的角度看，10mm直径的棒体在250W功率下，表面负荷约为8W每平方厘米，适合金属模具内嵌安装的场景，如果是用于空气加热场景则需要适当降低功率，避免表面温度过高。建模时的尺寸精度控制在0.1mm级别，完全满足结构设计阶段的装配校验需求，出线端的引线做了可弯折的柔性特征示意，方便设计人员模拟不同走线方向下的空间占用情况，避免装配时引线与周边结构件发生干涉。
