可调焦镜头式TCS3200彩色传感模块

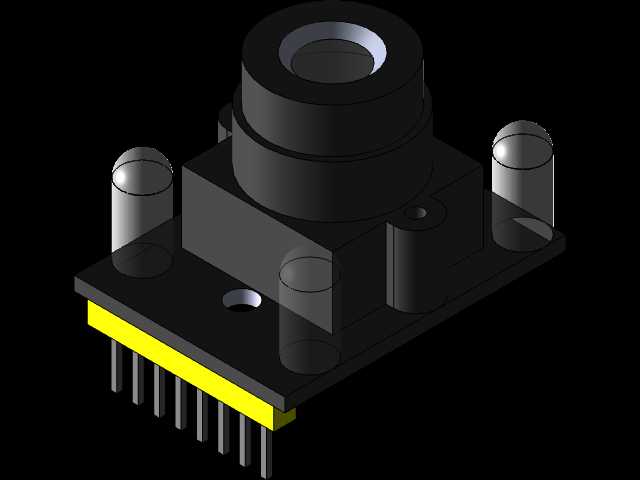

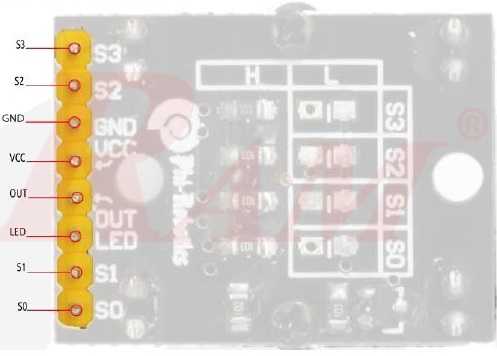

　　在工业颜色检测、智能分拣、教学实验装置搭建等场景中，颜色识别传感单元是获取物料色彩特征的核心部件，这款带可调焦镜头的TCS3200彩色传感结构，针对常规无镜头色感模块检测距离受限、光斑范围不可控的痛点做了结构优化，能适配更多非接触式颜色采集的安装工况。从结构设计逻辑来看，整个模块采用层叠式装配思路，底层是标准2.54mm间距排针引出的PCB载板，排针长度适配常规面包板、杜邦线直插以及工控板载插座的插接深度，载板边缘做了工艺倒角，避免装配时剐蹭导线绝缘层；中层是传感芯片的承载基座，基座上预留了镜头安装的同轴定位孔，定位孔与芯片感光面的同轴度公差控制在0.1mm以内，保证镜头光轴垂直对准感光阵列，避免出现采集光斑偏位、边缘色彩失真的问题。

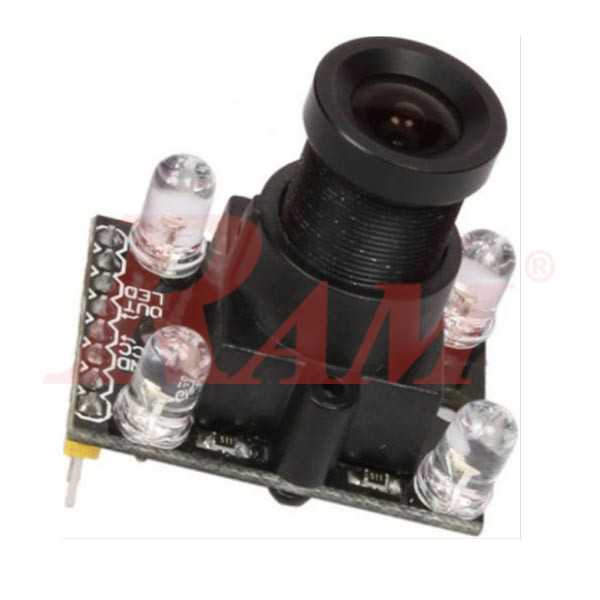

　　顶部的可调焦镜头采用螺纹旋接结构，镜筒外壁做了细密的防滑滚花，调试时无需额外工具，手动旋转镜筒即可调整焦距，适配10mm到100mm不等的检测距离，镜头调焦行程内设置了阻尼限位，不会因为设备运行振动出现焦距漂移的情况。模块四角预留了M2规格的安装通孔，孔位间距匹配通用传感模块的安装标准，既可以通过铜柱配合螺丝固定在设备安装面板上，也能搭配定制支架调整俯仰角度，安装边界上，模块整体不含排针的主体高度为22mm，载板平面尺寸为28mm×28mm，不会占用过多设备内部安装空间，排针向下伸出长度为8mm，焊接后不会与载板下方的布线层产生干涉。

　　实际应用中，这款传感结构可以直接对接单片机IO口，通过滤光片阵列的选通实现RGB三通道的色彩频率信号输出，可调焦镜头的加入让模块不需要紧贴被测物表面就能完成色彩采集，比如在流水线分拣场景中，模块可以安装在传送带上方50mm位置，调整焦距让光斑完全覆盖被测物料的检测区域，避免传送带表面杂色干扰检测结果；在教学实验场景中，学生可以通过调整焦距观察不同检测距离下的色彩采集效果，直观理解光学焦距对颜色传感精度的影响。

　　结构设计时还考虑了环境光干扰的问题，镜头基座周围做了遮光凸台，搭配镜头本身的镜筒遮光结构，能减少侧面杂光射入感光面，降低环境光变化带来的检测误差，载板上的滤波电容紧贴芯片电源引脚布置，减少电源纹波对输出频率信号的干扰，保证信号输出的稳定性。不同于集成式密闭外壳的色感传感器，这款模块的外露式结构方便调试时观察镜头对准位置，排针直插的接线方式也降低了小批量设备集成的接线难度，不需要额外做接线端子的焊接处理，对于原型机开发阶段的快速验证非常友好。安装时需要注意，镜头前端到被测物的距离要和调焦位置匹配，当检测小尺寸物料时可以缩短检测距离、调小视场角，让光斑集中在物料表面；检测大尺寸平面物料时可以拉远距离，扩大光斑覆盖范围，获取更平均的色彩特征值。模块上的两个定位圆柱是生产装配时的镜头同轴度校准基准，装配时通过治具顶住这两个圆柱完成镜头座的焊接定位，保证量产时每个模块的光轴一致性，减少后续逐台校准焦距的工作量。
