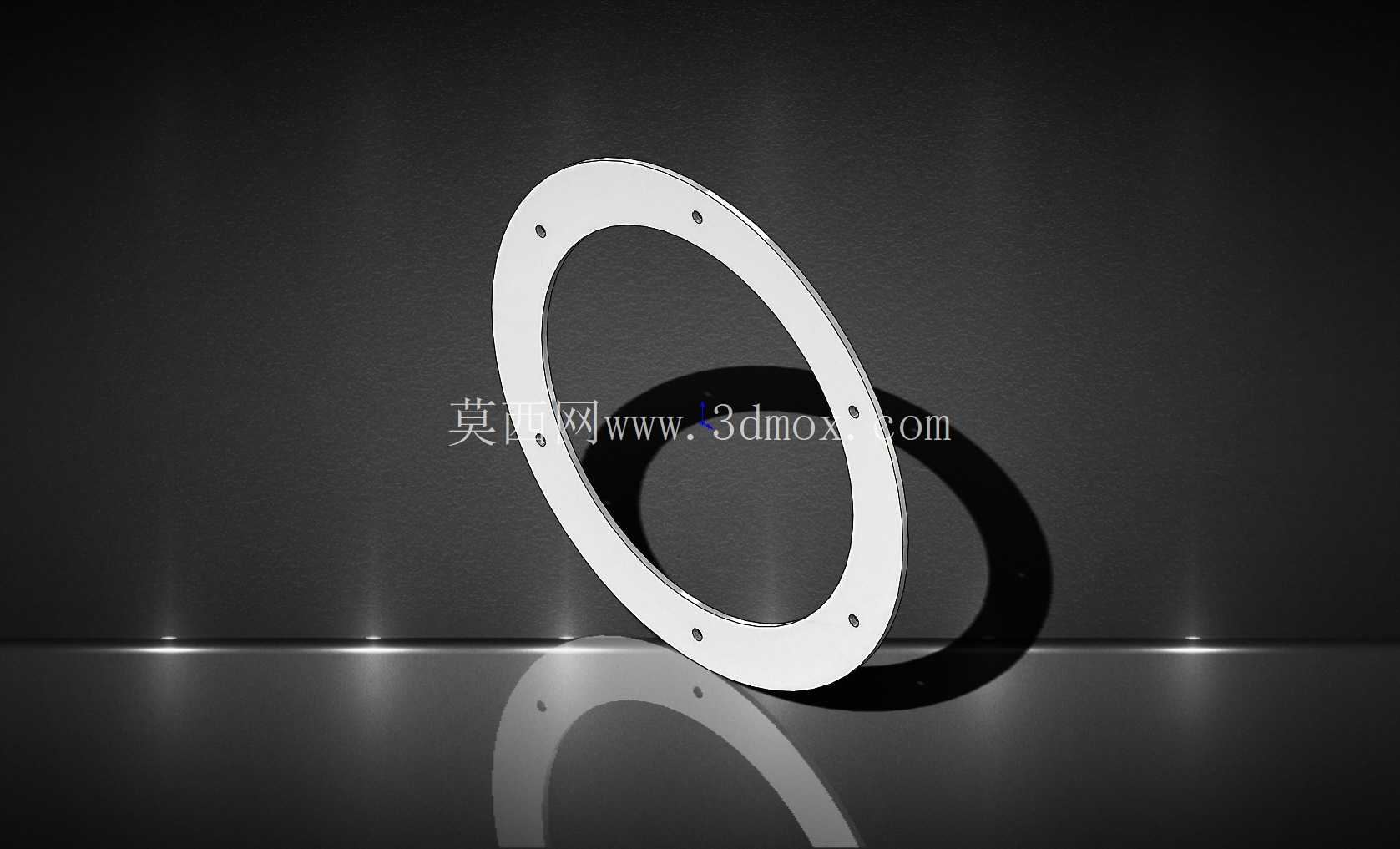

带安装孔环形密封垫片结构设计

这类带均匀安装孔的环形密封垫片，主要应用在管路法兰连接、压力容器端盖密封、通讯设备腔体接缝等需要静态密封的工业场景中，核心作用是填补两个连接端面的微观不平度，阻断介质泄漏路径，保障连接部位的密封可靠性。从实际工程使用场景来看，这类垫片常配套在公称通径匹配的法兰连接副中，不管是给排水管路、低压气体输送管线，还是通讯基站的射频腔体连接部位，都能看到这类结构的密封件，它不需要复杂的安装工装，只要对齐两端连接件的螺栓孔，穿入紧固件按对角顺序逐步拧紧到规定扭矩，就能实现稳定密封。

从功能特性上看，这款环形垫片采用整圈等宽的密封面设计，密封面宽度经过匹配对应法兰的密封面尺寸核算，既不会因为密封面过窄导致比压不足引发泄漏，也不会因为密封面过宽造成螺栓预紧力分散，浪费紧固件载荷。垫片本体上的安装孔采用沿圆周均匀分布的设计，孔位的位置度公差严格控制，能够保证安装时和两端法兰的螺栓孔完全对中，不会出现孔位错位导致的垫片偏压、局部密封比压不足的问题，同时均匀分布的孔位也能让螺栓拧紧后的压紧力均匀作用在整个密封面上，避免局部压溃或者局部压不紧的情况。

设计这类垫片的时候，首先要确定适配的连接端面尺寸，先明确对接法兰的内径、密封面外径、螺栓孔分布圆直径、螺栓孔数量和单孔直径，再反向推导垫片的各部分尺寸：垫片的内孔直径要略大于法兰通径，避免垫片内圈伸入通径内部干扰介质流动，同时也防止介质长期冲刷垫片内缘造成垫片破损；垫片的外圈直径要小于法兰螺栓孔分布圆的内侧边界，保证垫片不会超出法兰密封面范围，避免安装时垫片外圈和螺栓发生干涉。安装孔的直径要比配套螺栓的公称直径大0.5-1mm，预留足够的安装调整余量，即使法兰加工存在小幅的孔位偏差，也能顺利穿入螺栓完成装配，不会因为孔位间隙过小导致安装困难。

从安装边界来看，这款垫片的厚度需要根据所选材质的压缩回弹率确定，常规非金属材质的这类垫片厚度一般在1-3mm之间，既能够补偿法兰端面的平面度误差，又不会因为厚度过大导致压紧后垫片过度蠕变，长期使用后出现密封力下降的问题。安装时需要注意，两个连接端面必须清理干净，不能有焊渣、毛刺、残留旧垫片碎屑等异物，否则会在异物位置形成泄漏点；拧紧螺栓的时候必须遵循对角分次拧紧的原则，不能单次把单个螺栓拧到额定扭矩，否则会造成垫片受力不均，局部压应力过大导致垫片早期失效，局部压应力过小达不到密封所需的比压。另外这类垫片属于一次性密封件，每次拆卸法兰检修的时候都需要更换新的垫片，不能重复使用已经被压缩过的旧垫片，因为旧垫片的压缩回弹性能已经衰减，无法再次保证密封可靠性。

在通讯设备类的应用场景中，这类垫片还会兼顾一定的电磁密封作用，部分工况下会在垫片材质中添加金属填料，在实现流体密封或者防尘防水密封的同时，阻断电磁波从连接缝隙处泄漏，满足通讯设备的电磁兼容要求，这时候垫片的表面电阻率、压缩后的导电连续性都会被纳入设计考量范围，安装孔的分布也会配合设备腔体的连接点位置，保证压紧后整个接缝处的导电连续性均匀，不会出现电磁泄漏的缝隙。不管是应用在流体管路还是通讯腔体上，这类环形垫片的结构都遵循等强度、等密封比压的设计原则，所有尺寸参数都围绕连接副的匹配性展开，没有多余的结构特征，在满足密封功能的前提下尽可能简化加工工艺，降低制造成本，适合批量生产应用。
