法兰连接式压缩空气管路过滤器

这款法兰式空气过滤器主要面向工业气动系统的压缩空气净化环节设计，在气动控制回路、气动执行机构供气管路、工业气源处理单元中承担核心的杂质拦截职能，可有效滤除压缩空气中携带的固态颗粒、冷凝液滴、管路锈蚀碎屑等杂质，避免杂质进入下游气动阀、气缸、气动仪表等精密元件，造成阀件卡滞、密封面磨损、仪表测量失准等常见故障，是气动系统稳定运行的前端保障部件。

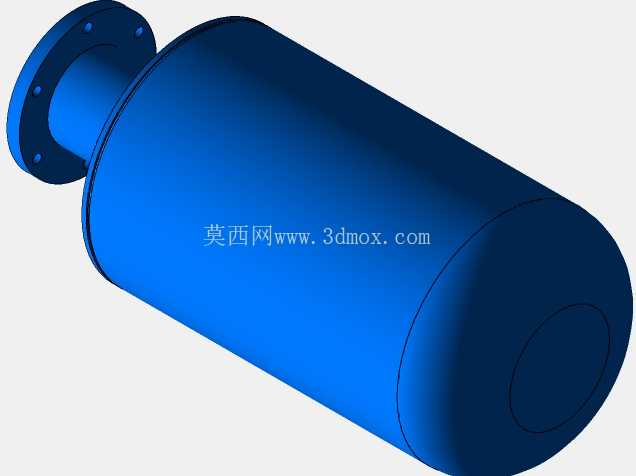

从结构设计来看，整体采用卧式直通筒体结构，进气端采用标准法兰连接形式，适配DN55通径的工业管路，法兰端面预留均匀分布的螺栓孔位，安装时可与同通径的管路法兰直接对接，通过螺栓紧固配合密封垫片即可完成安装固定，无需额外加工过渡接头，适配现有工业压缩空气管路的常规安装规范。筒体采用等径直筒设计，内部预留足够的滤材安装空间，可根据实际过滤精度需求，适配不同过滤等级的滤芯，从常规的5μm粗滤到0.01μm精密过滤均可通过更换内部滤芯实现，无需改动外部壳体结构。

在安装边界方面，整体轴向长度与筒体直径的比例经过优化，既保证了足够的过滤面积以降低气流阻力，又不会占用过多的管路安装空间，法兰端的伸出长度经过精准核算，安装后不会与周边管路支架、阀组产生干涉，筒体底部可根据使用需求选配排污阀接口，用于定期排出过滤器内部积存的冷凝水与杂质，日常维护时仅需拆卸筒体端盖即可更换滤芯，无需将整个过滤器从管路上拆下，大幅降低后期维护的工作量。

从实际使用场景来看，这类过滤器广泛应用于机械加工车间的气动夹具供气管路、自动化生产线的气动执行系统、喷涂车间的净化气源回路、食品包装线的气动控制单元等场景，在环境温度-20℃到100℃的工况下均可稳定工作，壳体采用耐压结构设计，可承受常规工业压缩空气系统的工作压力，不会因压力波动出现壳体变形、密封泄漏等问题。

建模过程中严格遵循气动元件的设计规范，法兰的螺栓孔分布、密封面尺寸、筒体壁厚均参考行业通用标准进行绘制，各部位的圆角过渡、焊接位置的结构处理均符合实际加工工艺要求，既保证了模型的外观还原度，也可直接用于管路布局的干涉检查、安装位置模拟等设计环节，结构设计人员在进行气路系统布局时，可直接调用该模型进行装配验证，提前核对安装空间、连接尺寸是否匹配，减少现场安装时的尺寸 mismatch 问题。

不同于小型的螺纹连接式小型过滤器，这款大通径法兰过滤器适用于主气源管路的大流量过滤场景，内部流道经过顺滑过渡处理，可有效降低气流通过时的压力损失，避免因过滤器阻力过大造成下游供气压力不足，影响气动设备的输出力与动作稳定性。筒体外部无多余的突出结构，表面平整，便于安装保温层或者防护套，在低温工况下使用时可减少内部冷凝水结冰的风险。
