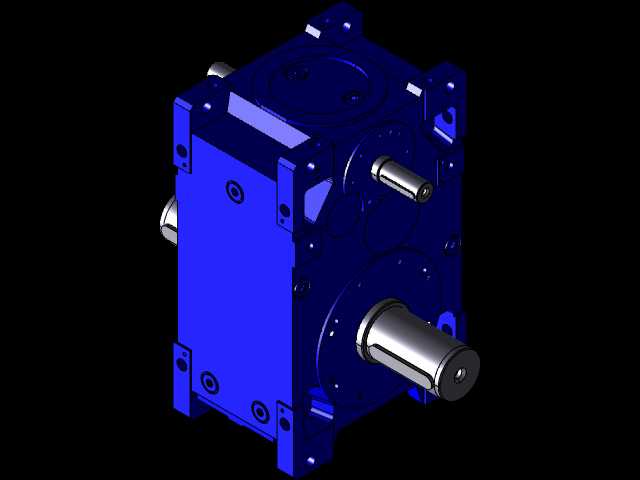

工业平行轴螺旋式四轮减速机结构

　　这款平行轴结构的螺旋齿轮减速机，主要面向重载工业传动场景设计，常见于矿山输送、港口起重、冶金辊道、建材搅拌这类需要大扭矩输出、长期连续运行的工况中，作为动力源与工作机之间的核心传动部件，承担匹配转速、放大输出扭矩的核心作用，可适配常规异步电机、伺服电机等多种动力输入形式，满足不同安装布局下的动力传递需求。从结构设计逻辑来看，该机型采用四级螺旋齿轮传动布局，平行轴的排布方式让箱体整体呈方正的块状结构，输入轴与输出轴采用垂直异侧布置，既可以适配水平安装的动力输入，也能满足垂直方向的工作机连接需求，箱体采用整体式铸铁铸造结构，加强筋沿着轴承座受力方向均匀分布，在重载冲击工况下能有效分散齿轮啮合产生的径向与轴向载荷，

　　避免箱体出现应力变形导致的齿轮啮合偏差、轴承偏磨等问题。齿轮副采用渐开线斜齿螺旋设计，相比直齿传动，斜齿的啮合重合度更高，传动过程中多齿同时参与啮合，单齿承受的载荷更小，运行过程中的冲击、振动与噪声都能得到有效控制，适合长期连续运行的工业场景，齿轮参数经过修形优化，针对安装误差、受载变形带来的啮合偏移做了补偿，能在额定载荷下保持均匀的齿面接触，避免局部应力集中导致的齿面点蚀、断齿等失效问题。轴系设计上，输入轴、中间轴、输出轴均采用阶梯轴结构，轴肩定位配合锁紧螺母实现轴承与齿轮的轴向固定，轴承选用圆锥滚子轴承配对安装，可同时承受径向载荷与传动过程中产生的轴向力，轴承端盖设置有密封结构，采用双唇形密封圈配合迷宫密封设计，

　　既可以防止箱体内部的润滑油泄漏，也能阻挡外部环境中的粉尘、水汽进入箱体内部，适配多粉尘、潮湿的恶劣工业工况。安装边界方面，箱体底部设置有带定位销孔的安装法兰面，安装孔采用长圆孔设计，可适配一定范围内的安装位置偏差，降低现场安装的对位难度，输入轴与输出轴的轴伸端均采用标准平键连接，键槽尺寸符合通用传动件的配套标准，可直接匹配标准联轴器、链轮、皮带轮等传动连接件，无需额外做轴头改造。箱体顶部设置有透气塞，可平衡减速机运行过程中内部温度升高带来的压力差，避免内部压力过高导致的密封件渗漏问题，箱体侧面设置有油位观察窗与放油螺塞，方便日常运维过程中检查润滑油位、更换润滑油，无需拆解箱体即可完成常规维护操作。在实际选型应用中，

　　该类减速机可根据需求配置不同的速比组合，覆盖常用的工业传动转速区间，输出扭矩可满足数十千瓦级动力输入的减速增扭需求，箱体的安装方向可根据现场布局做调整，支持卧式、侧装等多种安装姿态，适配不同设备的空间布局要求，传动部件的润滑采用油浴飞溅润滑方式，在常规运行转速下无需额外配置强制润滑系统，结构可靠性更高，维护成本更低，适合在无人值守的长期运行工况中使用。针对重载冲击工况，该结构的齿轮与轴均采用合金钢锻件加工，经过渗碳淬火处理，齿面硬度达到高耐磨要求，芯部保持足够的韧性，可承受短时过载冲击载荷，不会出现脆性断裂问题，箱体的合箱面采用密封胶配合精密加工面密封，合箱后经过密封性测试，可保证长期运行无渗漏，输出轴端可根据需求配置逆止器、制动器等附加组件，满足输送类设备防倒转、快速停车的特殊工况需求。
