波纹弯角柔性通风管路结构

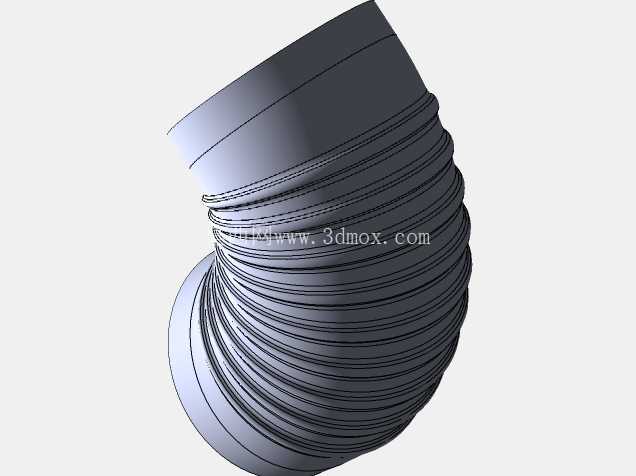

该管件为带连续环形波纹的90度弯角柔性管路，整体采用两端等径直筒段、中部弯曲波纹段的构型，直筒段端口做平整裁切处理，可直接对接同管径硬管或设备风口，中部波纹沿弯曲弧面连续排布，环向波纹形成可小幅度弯折、伸缩的柔性形变区间，既可以补偿安装过程中两端接口的同轴度偏差、角度偏差，也能在设备运行产生小幅振动时吸收管路位移，避免硬连接管路因应力集中出现接口开裂、密封失效问题。

从实际应用场景来看，这类波纹弯管多用于空间紧凑、管路走向需要转向的通风、除尘、低压送风系统中：车间局部除尘设备的风口接驳处，设备本体出风口与固定排风管道存在位置偏差时，可通过该管件的波纹段微调角度完成对接，无需额外定制异形硬弯头；小型暖通设备、机柜散热风道内部，受机柜内部元器件排布限制，风道无法走直线，该弯管可在狭窄空间内完成90度转向，同时波纹结构不会像薄壁硬弯头那样在弯折处产生风阻骤增的问题；移动式工业吸尘设备的吸臂连接部位，设备随工位移动时管路会反复小幅度摆动，波纹段的柔性特性可以承受反复弯折形变，不会像普通PVC硬管那样出现弯折断裂。

结构设计层面，两端直筒段的长度预留了标准管箍的安装空间，直筒外壁为光滑圆柱面，使用喉箍卡紧时可以均匀压紧外接软管或硬管的对接面，保证低压通风工况下的密封性；中部波纹的凸起环筋沿弯管曲率均匀分布，每一道环筋都相当于一个加强圈，在管路内部通过负压气流时，环筋可以抵抗外部大气压带来的压扁力，避免薄壁管路在负压吸风工况下出现吸瘪、通流截面缩小的问题；弯曲段的曲率半径经过适配，既保证转向过程顺滑无急弯，气流经过时不会产生明显的涡流噪音，也让波纹的形变分布均匀，弯折时应力不会集中在某一两道波纹上，延长反复形变的使用寿命。

安装边界方面，该管件两端接口为统一标准管径，选型时仅需匹配对接管路的外径即可，两端直筒段的轴向长度足够容纳常用喉箍的安装宽度，现场安装时不需要对端口做二次裁切加工；弯管整体的外包络尺寸由弯曲曲率和管径决定，在机柜或设备内部排布时，需要预留出弯管90度转向对应的两个方向的直线空间，同时波纹段允许的小幅度角度偏移可以抵消安装时的孔位误差，降低现场装配的对位难度；管路工作在常温常压的通风工况下，波纹结构的形变行程可以覆盖设备运行时的振动位移，不需要额外加装软接接头，减少了管路的连接节点，也降低了节点漏风的概率。

从建模逻辑来看，该结构先绘制两端直筒段的圆柱轮廓，再沿90度弯曲路径扫描出基础弯管基体，之后在弯曲段区域阵列环形波纹特征，每一道波纹的截面沿弯曲法线方向保持一致，保证环筋的壁厚均匀，不会出现弯曲内侧壁厚堆积、外侧壁厚过薄的问题；整体壁厚保持统一，既兼顾了柔性弯折所需的韧性，也保证了管路整体的结构刚性，安装后不会因自身重量出现过度下垂变形。
