V型双缸90度夹角动力引擎结构

　　这套V型双缸动力总成采用90度气缸夹角布局，是小型动力设备里兼顾振动平衡与紧凑体积的经典构型。从整机结构来看，两列气缸以曲轴中心为顶点呈V形张开，夹角取90度时一阶往复惯性力可通过曲柄配重实现较好自平衡，运转平顺性明显优于同排量直列双缸方案，这也是该构型在小型通用动力、轻型移动设备上长期被沿用的核心原因。

　　散热部分直接在气缸体外壁加工出密集环形鳍片，属于风冷散热的典型处理方式。鳍片沿气缸轴向层层排布，大幅扩展与空气的接触面积，设备运行时配合导流风罩即可让气流纵向扫过鳍片间隙，把燃烧室传出的热量持续带走，省去水冷系统的水泵、管路与散热器，整机结构更简单，维护点位更少，很适合野外作业、便携装备这类冷却水源不便的场景。

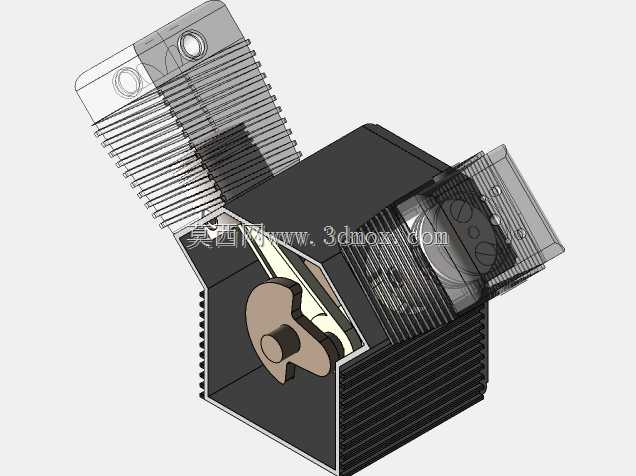

　　剖开外壳可以看到内部曲柄连杆机构的完整配合关系：曲轴偏心轴颈上装配两根连杆，分别驱动两侧气缸内的活塞做往复运动，活塞上行压缩混合气、点火做功后下行推动曲柄旋转，把直线运动转化为扭矩输出。曲轴两端预留轴承安装位，箱体对应位置设置轴承座孔，装配时轴承外圈压入箱体、内圈与轴颈过盈配合，保证高速旋转下的径向支撑刚度。箱体侧面的端盖既封闭曲轴腔、储存润滑机油，也对内部齿轮、配重形成防护，避免运行中杂物卷入。

　　做整机布置时要重点把控安装边界：两列气缸斜向伸出，整机横向宽度比直列双缸更宽，但轴向长度显著缩短，适合安装舱体长度受限、横向尚有空间的设备。气缸顶部的安装孔用于固定缸盖与气门组件，箱体底部的支脚孔位对接设备机架，安装时需预留鳍片周围的通风间隙，不能紧贴舱壁遮挡风道；输出轴端要留出联轴器或皮带轮的装配空间，曲轴轴向窜动量通过端盖垫片调整。设计校核阶段需逐一确认活塞行程与气缸深度的匹配、连杆摆动时与箱体内壁的干涉间隙、鳍片根部的壁厚过渡，避免应力集中导致热态开裂，同时保证各运动副在极限转角下都留有合理安全余量。
