PFQ804型WINTERS精度指示表结构设计

在工业流体输送、液压气动控制、制程管线运维的各类场景中，压力参数的就地可视化指示是保障系统平稳运行的基础环节，这类精度指示器常被安装在泵组出口、调压阀后端、压力容器腔体、分支管线节点位置，无需外接供电即可直观反馈管路内部的压力状态，帮助现场巡检人员快速判断系统是否处于正常工作区间，避免超压引发的密封失效、管路爆裂或者欠压导致的执行元件动作不到位等问题。

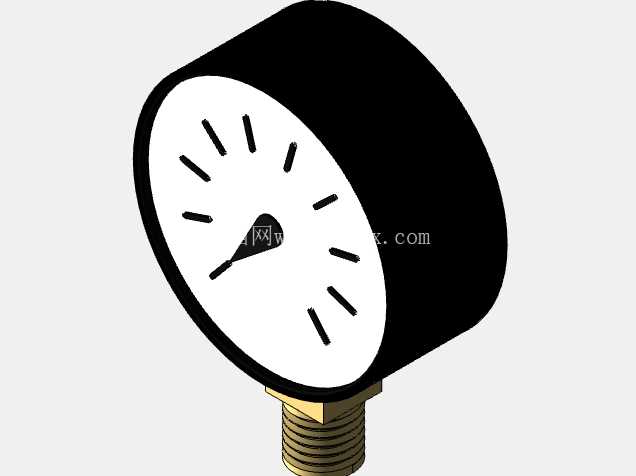

这款精度指示器采用径向安装的经典表盘结构，主体外壳为圆形全包覆设计，黑色壳体既可以抵御现场常见的轻微磕碰、粉尘飞溅，也能减少长期光照下的表盘老化褪色，表盘采用白底黑色刻度线的高对比度设计，没有冗余的装饰元素，所有刻度线沿圆周均匀排布，指针采用三角楔形造型，尖端指向刻度区域，巡检人员在一米左右的常规巡检距离下就能快速读值，避免因视认偏差导致的参数误判。底部的连接端采用外螺纹结构，搭配六角锁紧基座，安装时可以用标准扳手卡住六角部位施加扭矩，不会损伤表盘壳体，螺纹规格适配工业现场常用的压力仪表安装接口，不需要额外制作过渡转接头就能直接替换同规格的旧有损坏仪表，降低现场备件的储备种类。

从建模逻辑来看，整个模型的构建完全遵循实际加工装配的顺序，首先完成底部螺纹接头的参数化建模，按照标准管螺纹的牙型、螺距、有效旋合长度绘制螺纹特征，保证和实际安装接口的匹配性；之后构建中间的密封连接基座，这个部位是壳体和接头的衔接位置，建模时预留了密封件的安装槽位，对应实际产品中防止介质渗入表盘内部的密封圈结构；再往上是圆形的表壳腔体，内部预留了指针转轴、波登管等核心感应元件的安装空间，建模时腔体的壁厚按照实际冲压壳体的厚度设置，既保证壳体有足够的抗形变能力，也不会因为壁厚过大造成整体重量超标；表盘的刻度线采用圆周阵列的方式生成，每一条刻度线的长度、宽度、间距都和实际产品保持一致，指针的旋转中心和表盘圆心严格同轴，避免建模时的同轴度误差导致的视觉读值偏差。

在安装边界方面，这款指示器的轴向总长度从表盘最顶端到螺纹末端控制在常规就地仪表的安装尺寸范围内，表盘直径适配现场常见的仪表安装开孔、仪表保护罩的尺寸，安装时只需要在管线或者设备面板上预留对应规格的螺纹安装孔，保证螺纹旋合深度达到有效密封要求即可，不需要额外预留过大的周边操作空间，日常维护时只需要擦拭表盘表面的灰尘，检查接头位置是否有介质渗漏，不需要复杂的校准操作就能长期稳定工作。在液压站的日常运维场景中，这类指示器可以直接安装在电磁换向阀的压力检测口，实时反馈不同支路的工作压力；在给排水管线中，它可以安装在过滤器的前后端，通过前后压力差判断滤芯是否堵塞；在小型空压系统中，它可以安装在储气罐的输出端，直观反馈储气压力是否达到用气设备的要求。

建模过程中对各个配合面的公差做了对应设置，比如表壳和基座的配合面采用过渡配合的公差带，螺纹部分采用中等精度的配合公差，保证虚拟装配时各个部件不会出现干涉，也和实际生产中的装配公差要求保持一致，对于结构设计人员来说，这个模型可以直接用于设备面板的布局设计，提前核对仪表安装后和周边按钮、管线、柜门的安全距离，避免实际装配时出现仪表和周边部件磕碰、无法顺利安装的问题；对于三维建模学习者来说，可以通过拆解这个模型的结构，了解这类就地指示仪表的典型构造，掌握螺纹特征、圆周阵列、薄壁壳体建模的常用技巧，理解工业仪表设计中优先保障读值便利性、安装互换性、环境适应性的核心设计思路。
