法兰连接式沼气管道火焰阻抑装置

在沼气输配管网、生物质燃气供气系统、小型厌氧发酵配套管路中，火焰阻抑装置是不可或缺的安全防护部件，本次呈现的这款法兰连接式阻火结构，正是针对低压可燃气体管路的阻火需求设计。从实际工程应用来看，这类装置通常安装在沼气储气柜出口、管路分支节点、靠近用气设备的前端位置，一旦管路下游出现回火、外部火焰倒灌的情况，装置能够通过内部的阻火芯结构快速淬熄火焰，阻断火焰沿管路传播的路径，避免回火蔓延至储气端引发爆燃事故，是低压可燃气体输送系统的核心安全屏障。

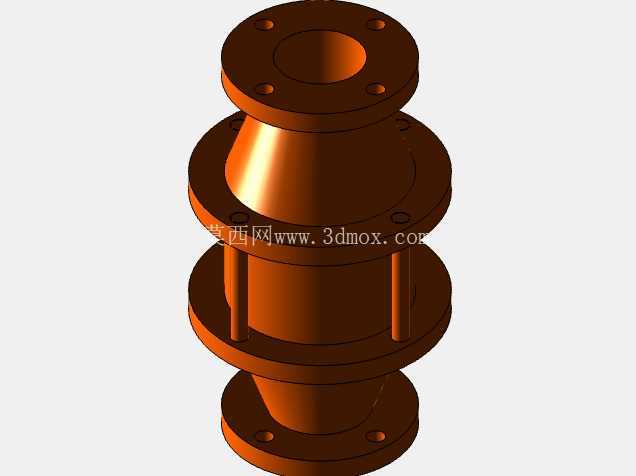

从结构设计思路来看，这款装置采用了对称式的异径法兰对接结构，两端为标准法兰连接端，中间段为扩容式腔体，这种设计一方面能够匹配常规通径的沼气输送管路，无需额外加工变径接头即可直接对接安装，另一方面中间扩容腔体可以降低气体通过阻火芯时的流速，减少压损，同时为阻火芯组件预留足够的安装与维护空间。整体外壳采用铸造成型后机加工的工艺路线，法兰端面的密封槽、螺栓孔位置均按照对应压力等级的法兰标准加工，保证安装时的密封可靠性，避免可燃气体泄漏。装置的三段式法兰通过周向均匀分布的连接柱拉紧固定，不需要额外的焊接工序，既方便后期拆解更换内部阻火芯，也能避免焊接变形带来的密封面错位问题。

从安装边界与尺寸适配角度来说，这款装置的两端法兰同轴度在设计时控制在0.2mm以内，法兰端面的平面度不低于IT7级精度，能够适配公称压力150磅级的管路连接标准，安装时只需要在两端法兰面加装适配的密封垫片，穿入对应规格的螺栓均匀拧紧即可，不需要调整管路的同轴度，适配现场常见的镀锌钢管、PE燃气管的法兰转接安装场景。装置整体的轴向长度经过优化，不会占用过多的管路安装空间，在狭窄的阀井、设备间内也能顺利布置。

在功能特性上，这款阻火装置的阻火芯采用狭缝淬熄原理设计，内部的阻火通道尺寸经过匹配沼气的火焰传播速度设计，能够在毫秒级时间内将火焰温度降至燃点以下，同时不会对正常的气体输送造成过大的阻力，正常输气状态下的压损控制在50Pa以内，不会影响后端用气设备的供气压力。装置的外壳材质具备足够的结构强度，能够承受短时爆燃产生的冲击压力，不会出现壳体开裂、连接失效的问题。日常维护时只需要松开周向的连接螺栓，即可打开中间腔体取出阻火芯进行清理，去除阻火芯缝隙中积存的冷凝水、杂质颗粒，避免长期使用后出现通道堵塞影响供气流量的问题。

在实际选型过程中，这类阻火装置需要匹配管路的公称通径、设计压力，同时要根据输送气体的组分调整阻火芯的通道参数，这款针对沼气应用的结构，充分考虑了沼气中含有的少量硫化氢、水汽带来的腐蚀问题，壳体与阻火芯的材质都做了对应的防腐处理，能够适应沼气输送管路的潮湿、弱腐蚀工况，长期使用不会出现锈蚀卡阻的问题。不同于高压化工管路的阻火器，这款装置的结构更轻量化，安装维护更简便，非常适合农村沼气工程、小型生物质气化供气项目、垃圾填埋气收集管路这类中低压可燃气体输送场景使用，在结构建模过程中，所有法兰尺寸、连接柱位置、腔体过渡圆角都严格按照工程实际的加工工艺要求设计，没有出现无法加工的倒扣、薄壁结构，所有配合面的公差标注都符合机械加工的常规要求，能够直接导出工程图用于生产制造。
